Máquina de teste de poeira: protocolo de 8 horas e avaliação definitiva.

Abstrato: Em engenharia eletrônica e sistemas de avaliação de confiabilidade ambiental, o índice de proteção contra ingresso (IP) é um padrão internacionalmente reconhecido para medir a capacidade de defesa de produtos contra a intrusão de objetos sólidos estranhos. máquina de teste de poeira, enquanto plataforma experimental central para verificação das classificações IP5X (proteção contra poeira) e IP6X (à prova de poeira), deriva seu valor técnico da simulação de condições extremas de aridez e alta concentração de poeira por meio de ambientes controlados de mecânica de fluidos.

Este artigo tem como objetivo analisar profundamente os mecanismos físicos da intrusão de areia e poeira, explicar a relação entre a pressão negativa do vácuo e o "efeito respiratório" no protocolo de teste de 8 horas, e discutir a lógica de determinação com base em normas de referência como a IEC 60529 e a ISO 20653. Em conjunto com os dados de engenharia de LISUN'S SC-015 Este artigo fornece um guia teórico e prático abrangente para que os laboratórios construam ambientes de teste de areia e poeira em conformidade com as normas internacionais, abordando o sistema de detecção à prova de poeira da série.

1. Mecanismos físicos de intrusão de areia e poeira e tensões ambientais

Em ambientes industriais ou naturais, a ameaça de partículas de poeira em nível micrométrico para equipamentos eletrônicos vai além do acúmulo físico, abrangendo também a intrusão por meio de adsorção eletromagnética ou diferenciais de pressão no interior do gabinete.

1.1 “Efeito respiratório” induzido pela diferença de pressão

Os dispositivos eletrônicos geram calor durante o funcionamento, e a temperatura diminui quando o funcionamento é interrompido. Esse ciclo térmico periódico faz com que o ar dentro do invólucro se expanda e contraia, criando assim uma diferença de pressão instantânea. na interface de vedação.

De acordo com a lei dos gases ideais , quando a temperatura interna diminui, se o volume permanece constante, pressão A pressão diminui necessariamente, criando uma pressão negativa dentro do compartimento que "aspira" o ar carregado de poeira do exterior para dentro do dispositivo. Esta é a base física para simular a extração a vácuo em testes de proteção contra poeira.

1.2 Cinemática de Partículas: Sedimentação e Suspensão

A distribuição de partículas de areia e poeira no espaço de teste segue características aerodinâmicas. Para reproduzir ambientes reais, a máquina de teste de poeira deve ser capaz de manter a poeira em suspensão e alcançar uma distribuição uniforme. Se a velocidade do vento for muito baixa, as partículas se depositam muito rapidamente devido à gravidade; se for muito alta, pode criar um impacto de energia cinética irrealista.

2. Análise de padrões autorizados: da IEC 60529 à ISO 20653

A severidade dos testes de proteção contra poeira é determinada pela classificação definida nas normas, que abrangem principalmente eletrônicos de consumo, equipamentos industriais e veículos rodoviários.

2.1 Diferenças Essenciais entre IP5X e IP6X

De acordo com as normas IEC 60529:2013 e GB/T 4208-2017:

• IP5X (Proteção contra poeira): Não se trata de impedir completamente a entrada de poeira, mas sim de exigir que a quantidade que entra não interfira no funcionamento do equipamento.
• IP6X (À prova de poeira): Representa uma classificação de defesa absoluta, não exigindo nenhum depósito de poeira dentro do invólucro após o teste.

2.2 Requisitos Especiais para Veículos Rodoviários (ISO 20653)

Para componentes automotivos, normas como a ISO 20653:2023 e a GB/T 30038-2013 introduzem as classificações IP5KX e IP6KX. Essas classificações normalmente impõem requisitos mais elevados em relação ao volume de circulação de poeira e à pressão de sopro para simular o intenso impacto de areia e poeira encontrado durante a operação de veículos em alta velocidade.

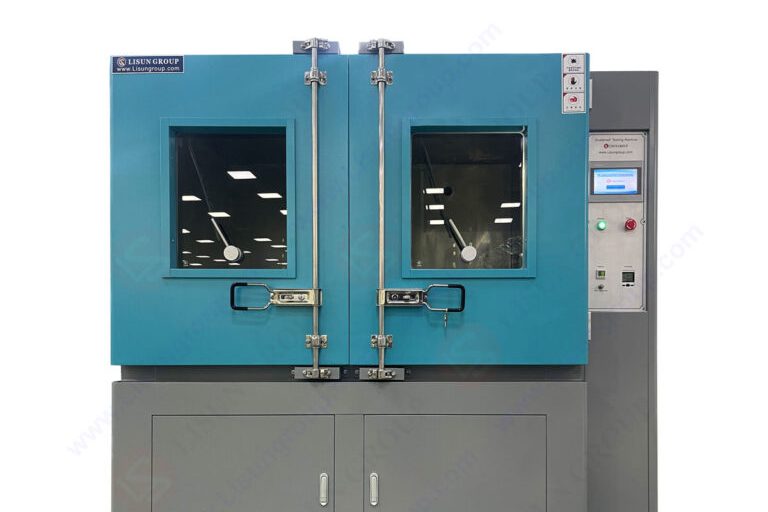

SC-015 Câmara de teste à prova de poeira

3. Lógica científica do protocolo de teste de 8 horas

Na maioria dos testes de proteção contra poeira, a duração do teste é normalmente definida em 8 horas, uma configuração fundamentada em uma sólida justificativa experimental.

3.1 Classificação e Determinação de Amostras

De acordo com as características de vedação da caixa, as normas classificam as amostras em duas categorias:

• Invólucros de Categoria 1: Pressão interna inferior à pressão atmosférica externa durante o funcionamento (como a pressão negativa gerada por ciclos térmicos). Essas amostras devem ser conectadas a um sistema de vácuo para serem testadas.
• Invólucros de Categoria 2: A pressão interna e externa são iguais. Normalmente, essas amostras não requerem extração a vácuo, bastando apenas serem colocadas em um ambiente com poeira em suspensão por 8 horas.

3.2 Controle de parâmetros para extração a vácuo

Para amostras que requerem extração a vácuo, LISUN SC-015 Oferece recursos de ajuste preciso de parâmetros:

• Limite de diferencial de pressão: O nível de vácuo deve ser ajustado para um máximo de 10 kPa. Se a diferença de pressão for muito grande, poderá causar danos artificiais à vedação, invalidando o teste.
• Taxa de extração: Requer que o volume de extração não exceda 60 vezes o volume do recinto por hora e que a taxa de fluxo seja controlada entre 0 e 4800 L/h.
• Lógica de Determinação: Se a taxa de extração atender aos requisitos padrão, a duração do teste pode terminar após acumular 8 horas; se o requisito de volume de extração não puder ser atendido devido a uma vedação excessivamente boa, o teste deverá continuar durante as 8 horas completas.

4. Propriedades Físicas do Meio de Teste: Talco em Pó Seco

Os testes de areia e poeira impõem requisitos rigorosos quanto à distribuição do tamanho das partículas da poeira testada. LISUN SC-015 utiliza talco em pó seco como meio, com a quantidade controlada em .

4.1 Mecanismo de triagem por tamanho de partícula

As normas especificam que a poeira testada deve ser capaz de passar por telas metálicas de malha quadrada.

• Especificações da tela: Diâmetro do fio: 50 μm, espaçamento nominal entre os fios: 75 μm.
• Significado físico: Esta especificação garante que a poeira utilizada no teste contenha um grande número de partículas finas em nível micrométrico, capazes de passar por frestas de montagem imperceptíveis a olho nu, testando verdadeiramente o desempenho da proteção contra poeira do gabinete.

5. Implementação técnica de LISUN SC-015 Sistema de teste

Para concluir o protocolo de 8 horas de forma eficiente e repetível, LISUN SC-015 Obtém múltiplas otimizações na arquitetura eletromecânica.

5.1 Tabela de Comparação das Especificações Principais

O LISUN Os equipamentos de teste à prova de poeira da série SC podem ser personalizados em diferentes volumes, de acordo com as necessidades do usuário. Os principais modelos são os seguintes:

5.2 Tecnologia de circulação de poeira e antiaderência à parede

Devido às características de adsorção física do talco, ele tende a se acumular nas paredes da câmara de teste. SC-015 O sistema integra um sistema de sopro de poeira circulante e um módulo de vibração ajustável. Através do efeito sinérgico da vibração de alta frequência e do fluxo de ar direcional, o sistema garante que a poeira na câmara de teste permaneça sempre em suspensão circulante ativa, assegurando assim que todas as superfícies da amostra recebam uma exposição uniforme à poeira.

6. Normas de Determinação Autorizadas: Análise de Modos de Falha

Após a conclusão do teste de 8 horas, as conclusões da avaliação devem combinar o desempenho elétrico com a condição física.

• Inspeção física (para IP6X): Desmonte o recipiente da amostra testada e observe se há acúmulo visível de talco em seu interior. Para classificações de estanqueidade à poeira, qualquer intrusão de poeira detectável visualmente é considerada uma falha.
• Avaliação de segurança (para IP5X): É permitida uma entrada limitada de poeira, mas é necessário determinar se essa poeira se acumulará em áreas sensíveis, podendo causar trilhas, curtos-circuitos ou obstruir o movimento mecânico.
• Verificação Operacional: Após os testes, a amostra deverá iniciar normalmente e manter os indicadores de desempenho nominais.

7. Conclusão

O máquina de teste de poeira Não é apenas uma ferramenta de detecção para verificar os níveis de proteção do produto, mas também uma importante plataforma de P&D para otimizar as estruturas de vedação do produto e aumentar a confiabilidade em condições operacionais complexas. Por meio da implementação rigorosa do protocolo de teste de 8 horas e da total conformidade com normas de referência, como a IEC 60529 e a ISO 20653, as empresas podem evitar com eficácia os riscos de falhas de circuito em ambientes com areia e poeira.

O LISUN SC-015 A câmara de teste à prova de poeira, com sua compensação precisa de temperatura e umidade, sistema de extração a vácuo estável e controle de tela que atendem aos requisitos padrão, fornece soluções de teste de conformidade científicas e rigorosas para as indústrias de eletrônica, eletrônica automotiva e iluminação. Seus mecanismos duplos de proteção de segurança e operação inteligente com PLC de 7 polegadas não apenas garantem a segurança durante testes de longa duração, mas também melhoram significativamente a repetibilidade dos dados experimentais, ajudando os produtos a ultrapassar o limite técnico de adaptabilidade ambiental na competição do mercado global.
