Discussão sobre Teste de Chama de Agulha em Equipamento de Teste de Chama de Agulha

A teste de chama da agulha é o principal item de teste para verificar se os produtos e materiais eletrônicos são retardadores de chama. Simula a pequena chama que pode resultar de superaquecimento em condições de falha ou sobrecarga de produtos e componentes eletrônicos e reproduz a situação real, de forma a avaliar o risco de incêndio do produto por meio de tecnologia de simulação. Combinando os requisitos da IEC 60695-11-5:2004 e GB/T 5169.5-2008 sobre calibração de métodos, equipamentos e indicadores técnicos para o teste de chama de agulha, este artigo analisa as precauções para o equipamento de teste de chama de agulha processo de teste.

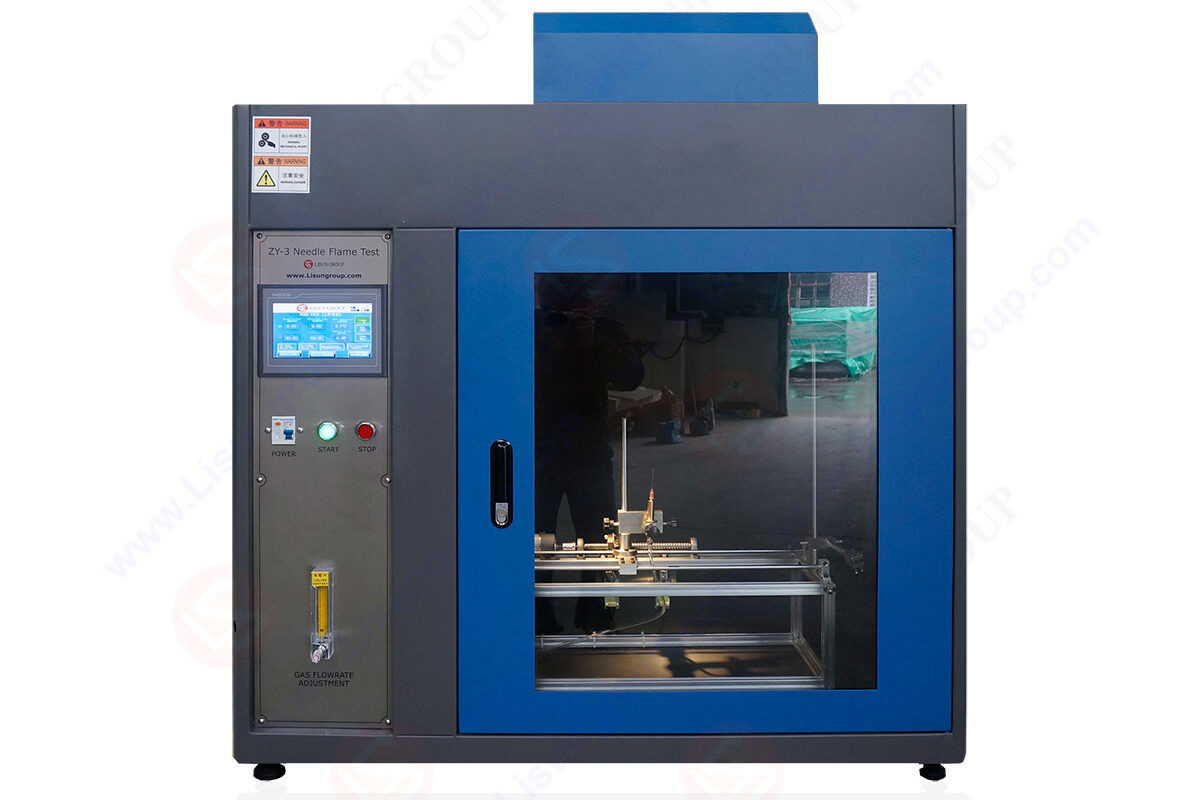

De acordo com o IEC60695-2-2, IEC60695-11-5 e GB/T-5169.5, LISUN ZY-3/ZY-3S equipamento de teste de chama de agulha é aplicado no departamento de produção e controle de qualidade de produtos de iluminação, aparelhos elétricos hiperpiesia, eletrodomésticos, aparelhos elétricos de máquinas, máquinas elétricas, ferramentas elétricas, instrumentos eletrônicos, instrumentos eletricistas e equipamentos técnicos. Além disso, o aparelho é adequado para a indústria de materiais isolantes, plásticos de engenharia e materiais combustíveis sólidos.

I. Diferenças entre padrões antigos e novos
1.1 Ampliação do escopo de aplicação
GB/T 5169.5-2008 expandiu o escopo de aplicação. O teste de chama da agulha considera não apenas o risco de ignição por incêndio causado por falha interna do produto ou componente, mas também o risco de ignição por incêndio externo causado por outro equipamento. A tecnologia de simulação é usada para avaliar a ignição interna e externa, de modo a detectar as características de reação de todo o equipamento ou materiais para aquecer e inflamar de forma mais abrangente.

1.2 Requisitos para equipamento de teste de chama de agulha
1) Para o corpo do equipamento de teste de chama de agulha: GB/T 5169.5-1997 não possui requisitos específicos para o volume do equipamento de teste de chama de agulha, enquanto a nova versão padrão estipula claramente que o volume do gabinete de ar de laboratório/caixa de teste deve ser pelo menos 0.5m3, a cor da superfície da caixa deve ser escura e o teste deve ser realizado sem ventilação de ar. A norma estipula o volume da caixa de teste para evitar a perda de oxigênio causada pela convecção do ar, o que afeta os resultados do teste.
2) Para queimador e chama: a nova versão padrão tem estipulações claras sobre o gás utilizado pelo queimador. Gás metano puro e gás alcano grande podem ser usados ​​com pureza não inferior a 95%. O butano é um gás inflamável e inodoro que pode ser facilmente liquefeito e armazenado. A maioria dos testes de chama de agulha geralmente escolhe gás butano para uso. Ao mesmo tempo, para os requisitos de altura de chama do teste de chama de agulha, o equipamento e os procedimentos devem ser confirmados de acordo com o Anexo A da norma.

1.3 Novos requisitos para temporizadores
GB/T 5169.5-2008 nova versão padrão adiciona requisitos para temporizadores. A histerese do temporizador não deve exceder 0.5s, enquanto o padrão da versão antiga não possui tais requisitos.

1.4 Novos requisitos para amostras de teste
A nova versão do padrão GB/T 5169.5-2008 adiciona a descrição da amostra de teste, que exige que a amostra de teste seja um dispositivo, componente ou peça completa. Em caso de necessidade, peças e peças apropriadas devem ser cortadas e removidas, devendo-se assegurar que as condições de teste não apresentem diferenças significativas em relação às condições normais de uso do produto. A adição desta cláusula é para simular de forma mais realista o efeito da chama quando o produto é aceso.

1.5 Modificação da avaliação de teste de chama da agulha resultados
Como julgar se a amostra de teste pode suportar o teste de chama da agulha, GB/T5169.5-2008 a nova versão padrão é mais rigorosa do que a versão antiga. A nova norma estipula que, após a remoção da chama da agulha, a chama ou o calor da amostra de teste e as partes circundantes devem ser extintas em 30 segundos, e a queima na camada inferior ou no papel de seda da embalagem causada pela queima da amostra de teste é não permitido, pode-se julgar que a amostra de teste não é qualificada. Tais provisões são para evitar riscos de ignição de combustão secundária causados ​​pela chama dos pingos do produto.

1.6 Adição do relatório de teste GB/T 5169.5-2008
A nova versão padrão adiciona o conteúdo do relatório de teste, incluindo principalmente: tipo e descrição da amostra de teste, método de preparação, todo o pré-tratamento da amostra de teste, número da amostra de teste, grau estrito, a superfície a ser testada e o ponto de aplicação da chama da agulha, a camada inferior ou o papel de seda da embalagem afetado pela queima ou gotas de partículas de calor da amostra de teste, se mais de um ponto é testado na mesma amostra e os resultados do teste.

II. Procedimento e procedimento do equipamento de teste de chama de agulha para teste de chama da agulha:
O teste de chama de agulha é geralmente realizado em 3 amostras (com exceções). As amostras de teste devem ser colocadas na posição mais facilmente inflamável quando em uso normal e fixadas sem afetar a aplicação da chama de teste ou a propagação da chama. A chama de teste deve ser aplicada na superfície com maior probabilidade de ser afetada pela chama. A ponta da chama está em contato com a superfície da amostra, a altura da chama é ajustada para 12 mm + 1 mm e o tempo para a temperatura da chama subir de 100 ℃ + 2 ° ℃ para 700 ° ℃ + 3 ℃ é 23.5 s + 1.0 s .

Durante o teste, a amostra de teste irá derreter e frequentemente pingar no tubo de combustão, o que acabará por bloquear o canal de fornecimento de ar frio e afetar o resultado do teste. Para evitar esta situação, a nova norma estipula que o bico de combustão pode ser inclinado a 45° e a distância entre o centro da parte superior do bico de combustão e a parte inferior da parte restante da amostra é de 8mm + 1mm ou 5mm + 1mm na lateral. Uma placa de madeira lisa com cerca de 10 mm de espessura é embrulhada firmemente com papel de camurça e colocada 200 mm + 5 mm abaixo da amostra de teste submetida à chama da agulha. Após atingir a temperatura da chama, ligue a chave de teste para observação da amostra de teste, componentes circundantes e camada inferior e registre a duração da combustão (tb) desde o momento em que a chama de teste é removida até o momento em que a chama é completamente extinto e a amostra de teste, a camada inferior estipulada ou componentes próximos não podem mais ser vistos queimando.

III. Método para confirmar os resultados da calibração do Equipamento:
Os principais parâmetros de desempenho de equipamento de teste de chama de agulha incluem tamanho da caixa, tamanho do queimador e ângulo de inclinação, temporizador, altura da chama e calibração de temperatura.
1) Tamanho da caixa. Regulamentos claros foram feitos para o volume da caixa de teste, o volume da caixa de teste não deve ser inferior a 0.5m3, a caixa de teste deve ser escura o suficiente, em caso de disputa, a iluminância de 20Lux deve ser usada para facilitar o pessoal experimental para ajuste com mais precisão a altura da chama e observe a queima da amostra.
2) Tamanho do queimador e ângulo de inclinação. Use paquímetro para medir a abertura do queimador, exigindo que a abertura do tubo seja de 0.5mm±0.1mm e use o paquímetro para medir o comprimento e o diâmetro externo do tubo do queimador, com comprimento ≥35mm e diâmetro externo ≤0.9mm atendendo aos requisitos. Use a régua angular universal para medir o ângulo de inclinação do queimador. A norma estipula que “o queimador pode ser inclinado 45° em relação à vertical para evitar que o material caia no tubo de combustão”. Portanto, o ângulo de inclinação do queimador deve atingir 45° para atender aos requisitos.
3) Temporizador. Use o segundo temporizador eletrônico para calibrar os pontos de tempo de aplicação de chama, ponto de tempo de chama contínua e ponto de tempo de aumento de temperatura, e o erro do temporizador deve ser de ± 0.5 s para atender aos requisitos padrão.
4) Altura da chama. Durante o teste de chama da agulha, a altura da chama pode ser medida com um paquímetro de 12 mm ± 1 mm e atende aos requisitos padrão.
5) Calibração de temperatura. A nova norma estipula o material do bloco de cobre sensor de temperatura usado para teste de confirmação de chama como CU-ETP UNS C11000, o diâmetro do bloco de cobre como 4mm±0.01mm e a massa como 0.58g±0.01g. Esta norma estipula claramente os requisitos para o bloco de cobre, o que não apenas facilita a repetibilidade e comparabilidade do teste, mas também ajuda a melhorar a precisão dos resultados do teste. Depois de inserir o termopar no orifício em toda a profundidade, o bloco de cobre é extrudado para fixar o termopar, mas não danificado, é colocado na panela de aquecimento e as temperaturas de 100 ℃ e 700 ℃ são definidas separadamente para ler a temperatura valor exibido três vezes no termômetro, e o valor médio é considerado como o valor de exibição da temperatura real, e quando o resultado do teste de temperatura está entre 100 ℃ + 5 ℃ e 700 ℃ + 3 ℃, é considerado válido.

IV. Precauções para Teste de Chama do Queimador Processo:
1) O equipamento de teste deve atender aos requisitos de tamanho de volume dos padrões GB/T 5169.5-2008, e a porta da caixa de experimentos deve ser trancada durante o teste para evitar perda de ar de oxigênio que pode afetar os resultados do teste.
2) O gás fornecido ao queimador possui requisitos específicos. Quando a fonte de gás muda, a temperatura da chama é inevitavelmente afetada. Portanto, o teste de chama deve ser reconfirmado quando a fonte de gás for alterada.
3) A amostra de teste e o underlayment (placa de madeira e papel filtro) devem ser pré-tratados de acordo com a temperatura e umidade especificadas na norma antes do teste, geralmente requerendo pelo menos 24 horas em temperatura ambiente.
4) É necessário garantir que a deterioração causada pelo teste anterior não afete os resultados do teste a ser realizado na mesma amostra.
5) Preste atenção para manter o interior do equipamento limpo, e faça a limpeza após o teste; verifique o orifício da agulha do queimador antes de cada teste para evitar o bloqueio de gotículas derretidas, o que pode afetar a combustão total da chama.

V. conclusão:
Teste de chama de agulha is an importante teste item para teste que o fogo risco of elétrico e Cartão Produtos e materiais. Test pessoal rede de apoio social a profundo compreensão of que o padrões, compreender que o diferenças entre novo e velho padrões, e familiarly aperto que o operação métodos, so as para minimizar e reduzir que o fatores afetando que o teste resultados, assim melhorar que o precisão of que o teste de chama de agulha chama teste conclusões. Esta não só ajuda para melhorar que o PRODUTOS qualidade of empresas, mas a tb ajuda para efetivamente ao controle que o custo of empresas, assim mais efetivamente melhorar que o global qualidade of elétrico e Cartão Produtos.
