IEC 60669-1:2017 Cláusula 19.3 Teste para Chaves Destinadas a Cargas Autolastradas

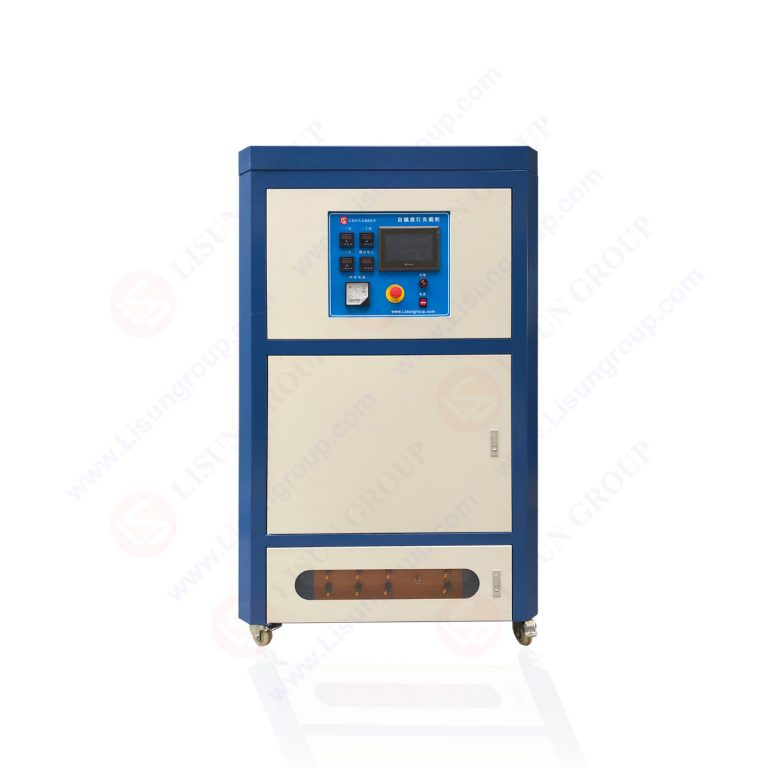

O SBLL-3P20A É utilizado para testar a capacidade de interrupção de carga de interruptores de lâmpadas autossustentáveis. Avalia se o interruptor apresenta anomalias como arcos elétricos contínuos, soldagem de contatos, fechamento ou abertura prolongados ao controlar circuitos de LED e verifica sua capacidade de suportar estresse elétrico e térmico sem danos excessivos ou outros efeitos nocivos. O equipamento possui um regulador de tensão integrado, eliminando a necessidade de um regulador de tensão externo para atender à tensão de teste exigida. Apresenta um display digital para exibir intuitivamente a tensão de entrada e a potência de saída, e um amperímetro tipo ponteiro para fácil observação de picos de corrente. Suporta testes síncronos multiestação, possui um dispositivo de controle de fechamento integrado e inclui um modo de medição e portas dedicadas para facilitar a calibração do equipamento, a verificação da medição e a calibração de parâmetros relacionados. Também possui proteção contra interrupção/continuidade de longa duração, com tempo de proteção ajustável. O acionamento da proteção interromperá a máquina e emitirá um alarme. Pode ser utilizado com plugues, tomadas e máquinas de teste de vida útil de interruptores correspondentes para atender aos requisitos de teste de carga de interruptores padrão.

Normas:

Especificação:
• Valor da tensão do display digital: 0 ~ 300V, precisão: Classe 0.5. Valor de potência do display digital: 0 ~ 9KW, precisão: Classe 0.5
• Cada interruptor predefinido com tensão nominal: CA 250 V e corrente nominal: 10 A, 13 A, 16 A, 20 A, quatro faixas disponíveis
• Equipado com um dispositivo regulador de tensão. Pode atingir a tensão de 250 V CA necessária para teste de comutação sem conectar regulador de tensão externo
• Tensão de entrada ajustável para garantir a tensão de teste AC 250V
• Todos os parâmetros de trabalho são definidos de acordo com AC 250V, incluindo W, I_pico, I^²te onda de surto atual. Essa carga predefiniu as condições de carga exigidas pela norma antes de sair da fábrica. Desde que a tensão de teste seja ajustada para AC 250V, o operador pressiona o mesmo botão da corrente nominal do comutador a ser testado, sua potência nominal, forma de onda de pico, I_pico e I²t atenderá aos requisitos padrão.
• Conveniente e intuitivo de usar: a tensão de entrada digital e a potência de saída e o amperímetro do tipo ponteiro podem observar o impacto atual.
• O número de estações de trabalho é 3: pode testar 3 interruptores ao mesmo tempo.
• Cada conjunto de equipamentos fornece um dispositivo de controle de fechamento, que é ativado em um ângulo de 90 graus a cada vez. Esta função pode ser usada para calibração inicial do equipamento e verificação da medição
• Com o modo de medição e a porta dedicada de medição, placa de fechamento integrada de 90 graus, conveniente para medir a forma de onda de saída. O eu_pico valor atual e eu^²O valor energético atende plenamente aos requisitos padrão para medição de equipamentos. (PS O eu^²t valor energético necessário usar LISUN OSP3104EOsciloscópio digital T para calibrar)
• Com a função de proteção de intervalo longo / passe longo, o tempo de proteção: 1 ~ 99s pode ser predefinido. Haverá um aviso de alarme se desligar durante a proteção
• Fonte de alimentação: AC monofásica 220V / 50Hz

Consulte o Padrão IEC:O valor de pico atual do tipo de sistema de distribuição de energia correspondente ao teste de carga deste dispositivo é como em IEC60669-1:2017 Quadro 19:

IEC60669-1:2017 tabela 19
