A diferença entre o Simulador de ESD HBM / MM para testes de IC e o gerador de descarga eletrostática IEC61000-4-2

1. Diferenças nas áreas de aplicação
ESD61000-2 Gerador de descarga eletrostática é totalmente compatível com os padrões IEC / EN 61000-4-2, GB / T 17626.2 e pertence à categoria de compatibilidade eletromagnética. O objeto de teste é um dispositivo que pode funcionar de forma independente, como lâmpadas LED, e o dispositivo está em condições normais de funcionamento.

ESD61000-2_Simulador de Descarga Eletrostática

ESD-883D Simuladores HBM / MM ESD cumpre integralmente GJB548A-96 método 3015, padrão militar nacional GJB128A-97 método 1020, MIL-STD-883D, EIAJED-4701, ANSI/ESD STM5.1, ANSI/ESD STM5.2, EIA /JESD22-A114-B, EIA/JESD22-A115- A, aplicado ao teste de tolerância ESD de componentes semicondutores, o objeto de teste são componentes semicondutores, como IC, etc., para testar sua capacidade de suportar ESD durante o armazenamento, transporte e montagem.

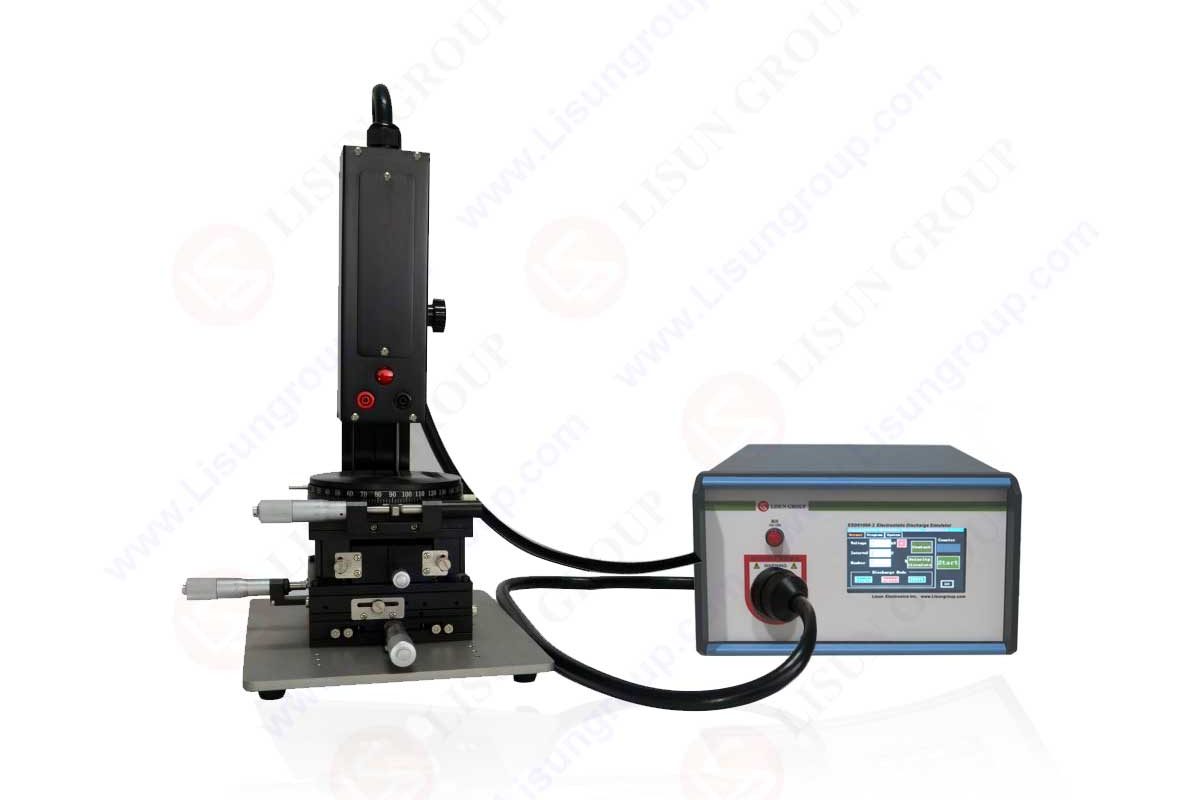

ESD-883D Testador de IC de descarga eletrostática (ESD)

2. Diferenças no princípio do gerador

Um diagrama simplificado do ESD61000-2 Gerador ESD

Um diagrama simplificado do ESD-883D Simuladores HBM / MM ESD

3. A diferença da forma de onda de descarga

ESD61000-2 Forma de onda da corrente de descarga do gerador de descarga eletrostática

ESD-883D Forma de onda atual dos simuladores ESD HBM/MM

4. Diferenças nos métodos de teste

Métodos de teste comuns de ESD61000-2 gerador de descarga eletrostática

Métodos de teste comuns de ESD-883D Simuladores HBM / MM ESD

Para o teste HBM sem uma pistola de descarga, use um par de clipes ou sondas para conectar diretamente os pinos do chip. A imagem mostra a situação de teste de chips embalados DIP.

5. Diferença de calibração de medição CNAS do Instituto de Metrologia da China

ESD61000-2 Método de calibração do gerador de descarga eletrostática

ESD-883D Método de calibração dos Simuladores ESD HBM/MM

ESD-883D usa um transformador de corrente de alta frequência para medir diretamente a forma de onda da corrente de curto-circuito de saída. Especificação de medição: Especificação de calibração de equipamento de teste de sensibilidade de descarga eletrostática de circuito integrado JJF 1238-2010.
