20 abril, 2022 1738 Visualizações Autor: Saeed, Hamza

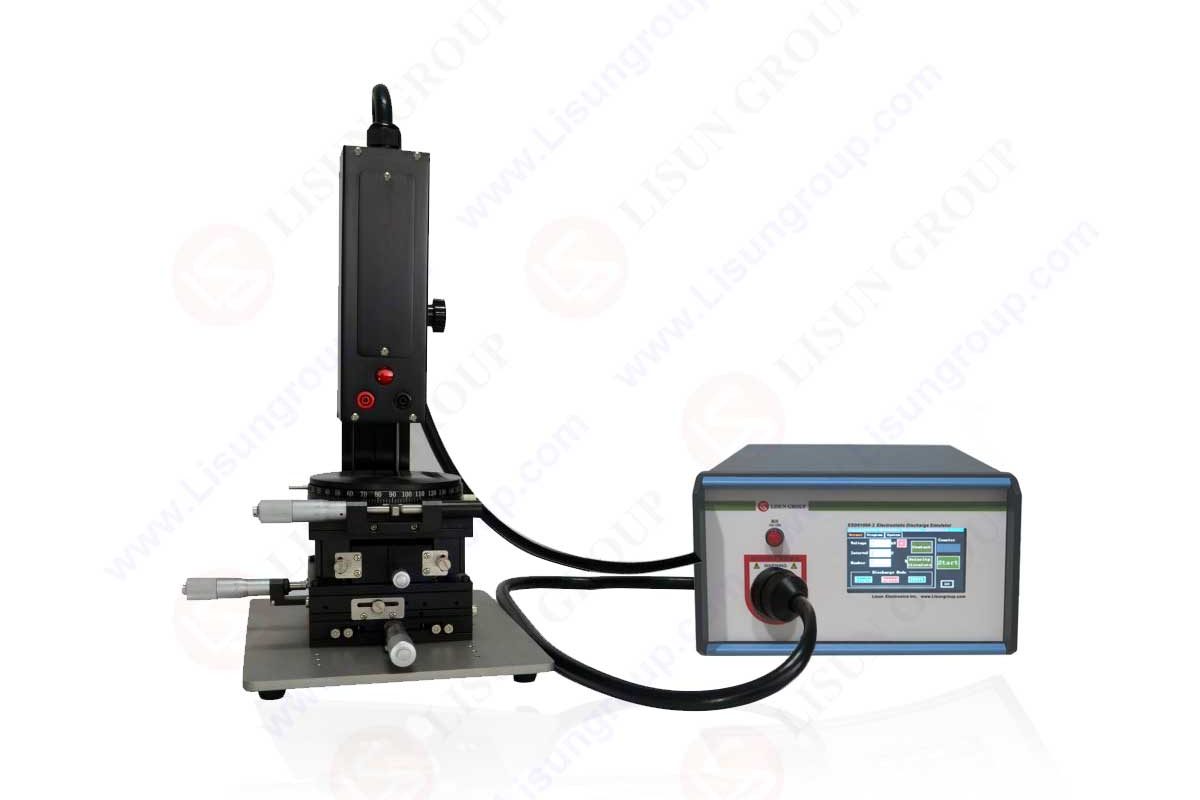

Como você usaria a pistola de teste ESD para realizar testes ESD

O teste ESD é usado para determinar a durabilidade de dispositivos eletrônicos quando ocorre descarga eletrostática quando uma pessoa os toca. Esses testes podem ser realizados com o auxílio de simuladores de descarga eletrostática leves e portáteis, também conhecidos como armas ESD. Este artigo demonstrará como realizar um teste de ESD usando LISUNsimulador de descarga eletrostática.

O que é o teste ESD?

O teste de compatibilidade eletromagnética é conhecido como Teste ESD (teste CEM). O teste ESD simula vários impactos eletrostáticos que o equipamento pode encontrar durante o trânsito ou em operação. Um teste de descarga eletrostática determina se a área de proteção ESD de um produto e os procedimentos estão sendo seguidos.

Pistola de teste ESD

ESD61000-2_Simulador de Descarga Eletrostática

A ESD pode ser transmitida pelo ar ou por contato. O método do corpo humano é o teste ESD mais utilizado. O teste simula o efeito de um ser humano descarregando energia elétrica em um componente eletrônico. Esta energia é o resultado de um acúmulo estático.

Um teste ESD confirma que o equipamento funciona corretamente de acordo com os requisitos de teste e os procedimentos operacionais do fabricante. Na maioria dos casos, o teste ESD faz parte de um plano de teste EMC maior para conformidade com a certificação do produto.

Modelo do Corpo Humano (HBM)

Este modelo de teste ESD replica a descarga ESD da ponta do dedo de um indivíduo para um dispositivo. Um circuito RC é usado no modelo para gerar um pulso de corrente de decaimento exponencial. O componente é testado aplicando um pulso positivo e um negativo, com um intervalo de 0.3 segundos entre os pulsos.

Um conjunto de dispositivos, incluindo a pistola de teste ESD, é submetido a esses pulsos em vários níveis de tensão e configurações de aterramento de pinos, e o dispositivo é avaliado quanto a parâmetros estáticos e dinâmicos completos. Uma execução de teste típica inclui vinte dispositivos. Cada nível é aplicado a um conjunto de cinco dispositivos em incrementos de 50 V. A maioria dos dispositivos testa em faixas de 150 a 500 V.

Procedimentos de teste padrão de descarga eletrostática

Teste ESD pode ser feito de duas maneiras. Um método é o método de ar e o outro método é o método de contato. Mover um gerador carregado ou objeto de descarga, como uma pistola de teste ESD, em direção ao dispositivo que está sendo avaliado é o método de ar de Teste ESD. Existem muitos fatores que podem influenciar Teste ESD com um Teste ESD simulador. A umidade, a velocidade do objeto de descarga em direção ao dispositivo de teste e a temperatura são exemplos disso. Em ambientes de baixa temperatura e umidade, os eventos de ESD são muito mais comuns.

O teste de ESD por método de contato auxilia na eliminação dos efeitos de fatores ambientais, como temperatura e umidade. Uma pistola de teste ESD é usada em contato direto com o dispositivo a ser avaliado neste método de teste. Esse contato é mantido durante todo o teste. Embora este método de teste seja consistente em todas as condições ambientais, a ESD de contato ocorre com pouca frequência na natureza.

Modelo de dispositivo carregado (CDM)

Este modelo de teste simula um evento de descarga ESD com um Simulador de ESD. Isso acontece quando um componente carregado descarrega para outro objeto com um potencial eletrostático diferente. Três amostras são submetidas ao teste CDM para cada nível de tensão. Uma tensão de teste aplicada à carga de campo O eletrodo aumenta o potencial do dispositivo. Cada pino recebe cinco descargas positivas e negativas.

Eles dão ao dispositivo tempo suficiente entre as descargas para atingir a tensão de teste total.
As tensões de teste aplicadas começam em 100 V e aumentam em incrementos de 50 V. Quando todas as três amostras estressadas nesse nível passam, o dispositivo passa de um nível de tensão. O dispositivo foi cuidadosamente avaliado para todos os parâmetros estáticos e dinâmicos. Uma execução de teste típica inclui vinte dispositivos. Cada nível é aplicado a um conjunto de cinco dispositivos em incrementos de 50 V.

Testes ESD com LISUN no nível do sistema

As seguintes diretrizes especificadas em IEC 61000-4-2 são entender melhor o desempenho do dispositivo em um aplicativo. O padrão IEC especifica as formas de onda típicas da corrente de descarga, níveis de teste, equipamento de teste, configuração de teste e procedimento de teste. O teste em nível de sistema simula um dispositivo em um aplicativo, como um switch em um telefone celular. O ambiente de teste deve ser muito semelhante ao ambiente real do usuário final.

Quais são os perigos da ESD?

ESD é um problema frequente. A descarga eletrostática pode ter um impacto significativo. Infelizmente, isso é verdade independentemente de o nível de ESD ser tão baixo a ponto de ser indetectável pela audição ou visão ou tão alto quanto faíscas elétricas ou relâmpagos. A descarga eletrostática pode causar uma variedade de problemas. Falhas mecânicas, explosões de pó de carvão, explosões de vapor de combustível e lesões corporais são apenas alguns exemplos. Pico de contato, danos na junção, penetração de metal e danos por óxido de porta são exemplos de falhas mecânicas causadas por ESD.

O que é Imunidade ESD?

A imunidade ESD e a proteção ESD devem ser consideradas ao projetar um produto. Os fabricantes de eletrônicos devem identificar medidas de redução de ESD durante esta fase. Eles também devem determinar quando seus produtos são suscetíveis a ESD ou têm potencial para causar ESD. Essas medidas podem incluir o estabelecimento de áreas de proteção eletrostática livres de estática, o controle da umidade e o emprego de medidas anticarga, como evitar materiais altamente carregados. Outra opção é tomar medidas antiestáticas, como aterrar trabalhadores humanos ou exigir dispositivos antiestáticos.

Pistola de teste ESD

As pistolas ESD, também conhecidas como simuladores de descarga eletrostática, são os dispositivos mais usados ​​em testes de ESD. Esses simuladores são pequenos e leves. Como resultado, eles são facilmente acessíveis aos usuários e aplicáveis ​​em uma variedade de configurações e situações. As pistolas ESD são programáveis ​​e podem detectar tensões que variam de 16kV a 30kV. Ele também pode ser personalizado com base na situação e nas necessidades de teste. Para atender aos padrões internacionais de teste ESD, ele foi projetado para ser rápido e adaptável.

Uso do simulador de descarga eletrostática

Um simulador de descarga eletrostática é usado para testar a resistência de dispositivos eletrônicos à descarga eletrostática (ESD). Esses simuladores são usados ​​em laboratórios de compatibilidade eletromagnética (EMC). Os pulsos ESD são produzidos quando dois objetos com cargas elétricas diferentes se aproximam ou entram em contato. Em um ambiente de teste, recriá-los ajuda a garantir que o dispositivo em teste seja resistente a descargas de eletricidade estática. Para simular diferentes descargas, muitas pistolas ESD possuem módulos intercambiáveis ​​com diferentes redes de descarga ou módulos RC (valores específicos de resistência e capacitância). Esses módulos são normalmente instalados no componente da pistola da alça do simulador de descarga eletrostática, semelhante à forma como as armas de mão são carregadas.
