A diferença entre eletrostático de contato e eletrostático sem contato

Perigos na indústria: A geração de eletricidade estática é inevitável na produção industrial, e os perigos causados ​​por ela podem ser atribuídos aos dois mecanismos a seguir:
1. Perigos causados ​​por descarga eletrostática (ESD): causam mau funcionamento ou mau funcionamento do equipamento eletrônico e causam interferência eletromagnética.
2. Decomposição de circuitos integrados e componentes eletrônicos de precisão, ou promover o envelhecimento dos componentes, reduzindo o rendimento da produção.
3. A descarga eletrostática de alta tensão pode causar choque elétrico e colocar em risco a segurança pessoal.
4. É muito fácil causar explosão e incêndio no local de produção com muitos materiais inflamáveis ​​e explosivos ou poeira e névoa de óleo.
5. Perigos causados ​​por atração eletrostática (ESA): Indústria eletrônica: atrai poeira, causa poluição de circuitos integrados e componentes semicondutores e reduz muito o rendimento.
6. O dano da eletricidade estática ao cordão da lâmpada LED, devido ao calor gerado pelo campo elétrico ou corrente instantânea, o cordão da lâmpada LED é parcialmente danificado e a corrente de fuga aumenta rapidamente o dano.
7. A camada isolante do cordão da lâmpada LED é danificada pelo campo elétrico ou corrente, resultando em danos no cordão da lâmpada LED e na falha de funcionamento, que se manifesta principalmente como uma lâmpada morta.

Método de teste eletrostático:
Em geral, o teste eletrostático é dividido em duas maneiras, uma é o teste eletrostático de contato e a outra é o teste eletrostático sem contato. Normalmente, o valor da tensão antiestática de contato dos componentes eletrônicos é menor do que o valor da tensão antiestática sem contato. Padrão industrial antiestático: tensão antiestática de contato 6kV, tensão antiestática sem contato 8kV. LISUN design Arma simuladora ESD (Gerador de Descarga Eletrostática / Pistola Eletrostática / Pistolas ESD) está em total conformidade com IEC 61000-4-2, EN61000-4-2, ISO10605, GB/T17626.2, GB/T17215.301 e GB/T17215.322.

Preparação antes do teste eletrostático:
• Conecte o equipamento a ser testado e certifique-se de que o equipamento esteja funcionando corretamente antes do teste.
• Conecte o testador ESD e certifique-se de que o fio terra do testador e o fio terra do dispositivo estejam conectados um ao outro para formar um circuito de descarga.

Teste Estático de Contato:
Os itens de teste incluem carcaça do chassi do equipamento, interface de alimentação, interface de controle e interface de comunicação.

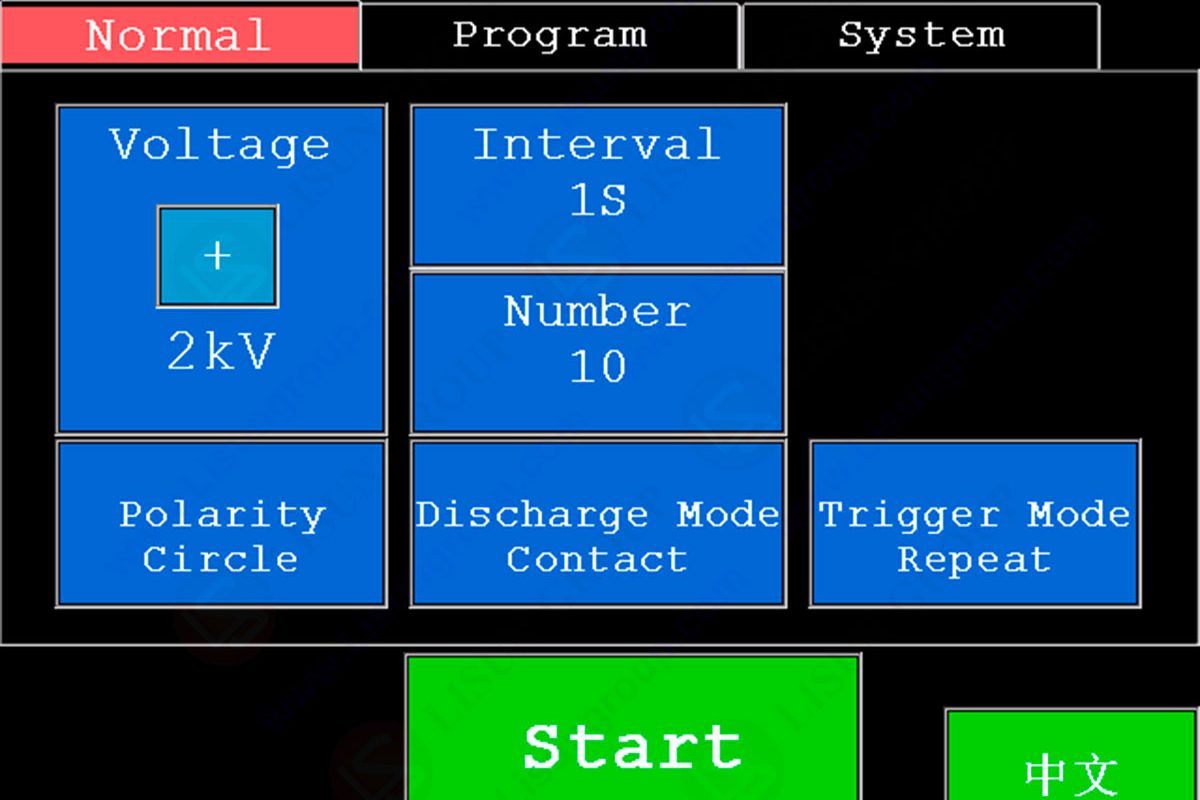

O padrão de tensão de teste, a tensão eletrostática de teste aumenta de 2kV e aumenta em 2kV cada vez até 20kV. A tensão eletrostática de teste é 2kV, 4kV, 6kV, 8kV, 10kV, 12kV, 14kV, 16kV, 18kV, 20kV. Padrão de frequência de teste, a descarga de teste é dividida em duas frequências, mas o número de descargas é 10 vezes. Uma frequência é 1 descarga por segundo e 10 descargas consecutivas, que é um teste de descarga eletrostática de baixa frequência; a outra frequência é 1 descarga em 0.1 segundo e 10 descargas consecutivas, que é um teste de descarga eletrostática de alta frequência. O teste passa no padrão, o hardware não está danificado, a comunicação é normal e os dados estão livres de erros e perdas.

Padrão de parada de teste. Ao testar um determinado item, se o hardware estiver danificado, a comunicação estiver anormal ou qualquer outra situação anormal, o teste não será realizado em um padrão mais alto, mas apenas os resultados do teste atual serão contados. O teste passa para o próximo item. Para melhorar a precisão do teste, você também pode diminuir a tensão eletrostática em 1kV para o teste quando o equipamento de teste estiver anormal. Se o teste for aprovado, aumente a tensão eletrostática em 0.5 kV para o teste. Se o teste falhar, continue a reduzir a tensão eletrostática em 0.5 kV para testar e assim por diante. A faixa de ajuste é continuamente reduzida para 0.25 kV, 0.125 kV, etc., até que a precisão atenda aos requisitos e os resultados críticos do teste de tensão eletrostática sejam contados.

A sequência de teste é padrão, a sequência de teste é determinar a tensão primeiro e depois determinar a frequência. A tensão de baixa a alta e a frequência de lenta a rápida. Ou seja, teste de baixa frequência de 2kV, teste de alta frequência de 2kV, teste de baixa frequência de 4kV, teste de alta frequência de 4kV, até teste de baixa frequência de 20kV, teste de alta frequência de 20kV. No processo de melhoria do teste de precisão, o princípio de primeiro determinar a tensão e depois determinar a frequência também é seguido para testar o padrão de dados. Ao testar um determinado item, sob uma determinada tensão e frequência, se o teste passar 20 vezes seguidas, é determinado que está na estatística atual, o sistema funciona normalmente. Caso contrário, conte o número de erros durante 20 testes consecutivos, calcule a probabilidade de erros e preencha o relatório de dados de teste. Padrão de método de teste, primeiro alinhe a pistola eletrostática com o item testado (como: chassi, cada interface), mova a pistola eletrostática para a superfície do item testado, exija que a pistola eletrostática se mantenha vertical e em contato com a superfície do item testado e puxe o gatilho da pistola eletrostática, após todas as 10 descargas, solte o gatilho da pistola eletrostática, remova a pistola eletrostática da superfície do item testado e prepare-se para o próximo teste.

Teste eletrostático sem contato:
Os itens de teste incluem carcaça do chassi do equipamento, interface de alimentação, interface de controle e interface de comunicação.
Padrão de tensão de teste, a tensão eletrostática de teste começa a aumentar de 2kV e aumenta 2kV a cada vez até 20kV, ou seja, a tensão eletrostática de teste é 2kV, 4kV, 6kV, 8kV, 10kV, 12kV, 14kV, 16kV, 18kV, 20kV . Teste aprovado Padrão, sem danos de hardware, comunicação normal, sem erro de dados, perda, etc. É melhor usá-lo junto com a tabela eletrostática produzida por LISUN.

Padrão de parada de teste. Ao testar um determinado item, se o hardware estiver danificado, a comunicação estiver anormal ou qualquer outra situação anormal, o teste não será realizado em um padrão mais alto, mas apenas os resultados do teste atual serão contados. O teste passa para o próximo item. Para melhorar a precisão do teste, você também pode diminuir a tensão eletrostática em 1kV para o teste quando o equipamento de teste estiver anormal. Se o teste passar, aumente a tensão eletrostática em 0.5 kV para o teste. Se o teste falhar, continue a reduzir a tensão eletrostática em 0.5 kV para testar e assim por diante, a faixa de ajuste é continuamente reduzida para 0.25 kV, 0.125 kV, etc. até que a precisão atenda aos requisitos.

Sequência de teste padrão, a sequência de teste é tensão de baixa a alta. Ou seja, teste de 2kV, teste de 4kV, teste de 6kV, até teste de 20kV.
Padrão de dados de teste, ao testar um determinado item, sob uma determinada tensão, se o teste passar 20 vezes seguidas, é determinado que o sistema está funcionando normalmente no estado atual. Caso contrário, o número de erros durante os 20 testes consecutivos é contado. Calcule a probabilidade de erro e preencha o relatório de dados de teste.

O método de teste padrão é primeiro alinhar a pistola eletrostática com o item a ser testado (como: chassi, cada interface) com uma distância de mais de 5 cm, puxar o gatilho da pistola eletrostática e aproximar a pistola eletrostática a superfície do item testado. A superfície do item testado é mantida na vertical. Após o término da descarga de ar, remova a pistola eletrostática da superfície do item testado, solte o gatilho da pistola eletrostática e prepare-se para o próximo teste.

Note: Durante o processo de teste, os resultados do teste de um determinado componente variam devido a diferenças individuais nos componentes, como seguro, diodos, etc., o que requer várias medições de diferentes componentes para obter os resultados do teste de todos os componentes. O valor médio é usado como o resultado final do teste.

Durante o teste, em circunstâncias normais, não é possível realizar descarga eletrostática diretamente no chip. Se houver necessidades especiais, ao realizar o teste de descarga eletrostática em um determinado chip, a amplitude de cada aumento eletrostático deve ser reduzida o máximo possível, para que o valor próximo do valor real da tensão antiestática possa ser melhor testado, tornando o teste mais preciso.

Durante o teste, para garantir a precisão dos resultados do teste, o intervalo de tempo entre o final de cada descarga eletrostática e o início da próxima descarga eletrostática não deve ser muito pequeno e deve ser deixado tempo de recuperação suficiente para o sistema. Ou seja, tempo suficiente para o sistema liberar a carga, o intervalo de tempo geralmente é de 10 segundos. O próximo teste só pode ser realizado depois que a carga do sistema for totalmente liberada.
