Compreendendo o gerador de ESD com base em IEC 61000-4-2 Padrão: Uma revisão detalhada de LISUN ESD61000-2 Armas Simuladoras ESD

Sumário

A descarga eletrostática (ESD) é uma das fontes mais comuns de interferência elétrica em dispositivos eletrônicos modernos. Para garantir a confiabilidade do produto e a conformidade com os padrões da indústria, a IEC 61000-4-2 A norma fornece diretrizes para a simulação de eventos de ESD. Este artigo explora o conceito de ESD e seus efeitos, com foco na aplicação da LISUN ESD61000-2 Simulador de armas ESD, projetado para realizar testes de acordo com o IEC 61000-4-2 padrão. O artigo analisa as especificações técnicas, capacidades de teste e desempenho do LISUN ESD61000-2 simulador, proporcionando uma compreensão completa de seus recursos e vantagens. Uma análise detalhada do processo de simulação de ESD e seus principais parâmetros também está incluída para ajudar os usuários a selecionar o melhor equipamento para suas necessidades de teste.

Conheça

A descarga eletrostática (ESD) representa desafios significativos para o desenvolvimento e a operação de produtos eletrônicos. As tensões transitórias causadas pela ESD podem resultar no mau funcionamento ou falha de componentes eletrônicos sensíveis. Em resposta a essa questão, normas internacionais como IEC 61000-4-2 foram estabelecidos para orientar os testes e medições da suscetibilidade à ESD. Dentre os diversos dispositivos utilizados para testes de ESD, o simulador de ESD é uma ferramenta essencial que permite aos fabricantes replicar eventos reais de descarga eletrostática em um ambiente controlado.

A LISUN ESD61000-2 As armas de simulação ESD são projetadas para atender às especificações do IEC 61000-4-2 padrão, fornecendo uma solução confiável e eficaz para avaliar a imunidade ESD de dispositivos eletrônicos. Este artigo apresenta uma exploração aprofundada da ESD61000-2 simulador, seus recursos e seu desempenho durante testes de ESD.

Descarga Eletrostática (ESD) e seu Impacto

A descarga eletrostática ocorre quando dois objetos com potenciais elétricos diferentes entram em contato, resultando em uma liberação repentina de energia. Esse fenômeno pode ocorrer em diversos ambientes, desde ambientes industriais até escritórios, e pode ter efeitos devastadores em equipamentos eletrônicos sensíveis. A ESD pode causar danos que variam de pequenas falhas até a falha completa de componentes eletrônicos, tornando crucial que os fabricantes testem seus produtos quanto à resiliência à ESD.

A IEC 61000-4-2 A norma foi desenvolvida para fornecer um método consistente e repetível para testar a imunidade ESD de produtos eletrônicos. Esta norma especifica condições de teste, formas de onda e níveis de severidade para simular diferentes níveis de descarga eletrostática que os produtos podem encontrar durante o uso. LISUN ESD61000-2 As armas simuladoras de ESD são projetadas para realizar tais testes, oferecendo uma variedade de recursos e parâmetros ajustáveis ​​para simular uma ampla gama de cenários de ESD.

Visão geral da norma IEC 61000-4-2

A IEC 61000-4-2 faz parte da série de normas IEC 61000, desenvolvida para abordar questões de compatibilidade eletromagnética (CEM). A norma descreve os requisitos para testar a imunidade de equipamentos elétricos e eletrônicos a descargas eletrostáticas (ESD). Principais aspectos da IEC 61000-4-2 padrão incluem:

• Níveis de tensão de teste: o padrão define vários níveis de gravidade de ESD, geralmente variando de 2 kV a 15 kV, dependendo da aplicação e dos requisitos do produto.
• Configuração do teste: o teste normalmente é realizado com um simulador de ESD que gera um evento de descarga por meio de uma pistola de descarga, direcionada ao dispositivo em teste (DUT).
• Características da forma de onda: O evento de descarga deve simular as formas de onda típicas de ESD, caracterizadas por um tempo de subida rápido (menos de 1 ns) e uma tensão de pico de até vários kV.
• Ambiente de teste: os testes devem ser realizados em um ambiente controlado por descarga eletrostática para garantir resultados precisos e repetíveis.

A LISUN ESD61000-2 As armas simuladoras de ESD são projetadas especificamente para atender a esses requisitos de teste, garantindo que os fabricantes possam avaliar de forma confiável a imunidade ESD de seus produtos.

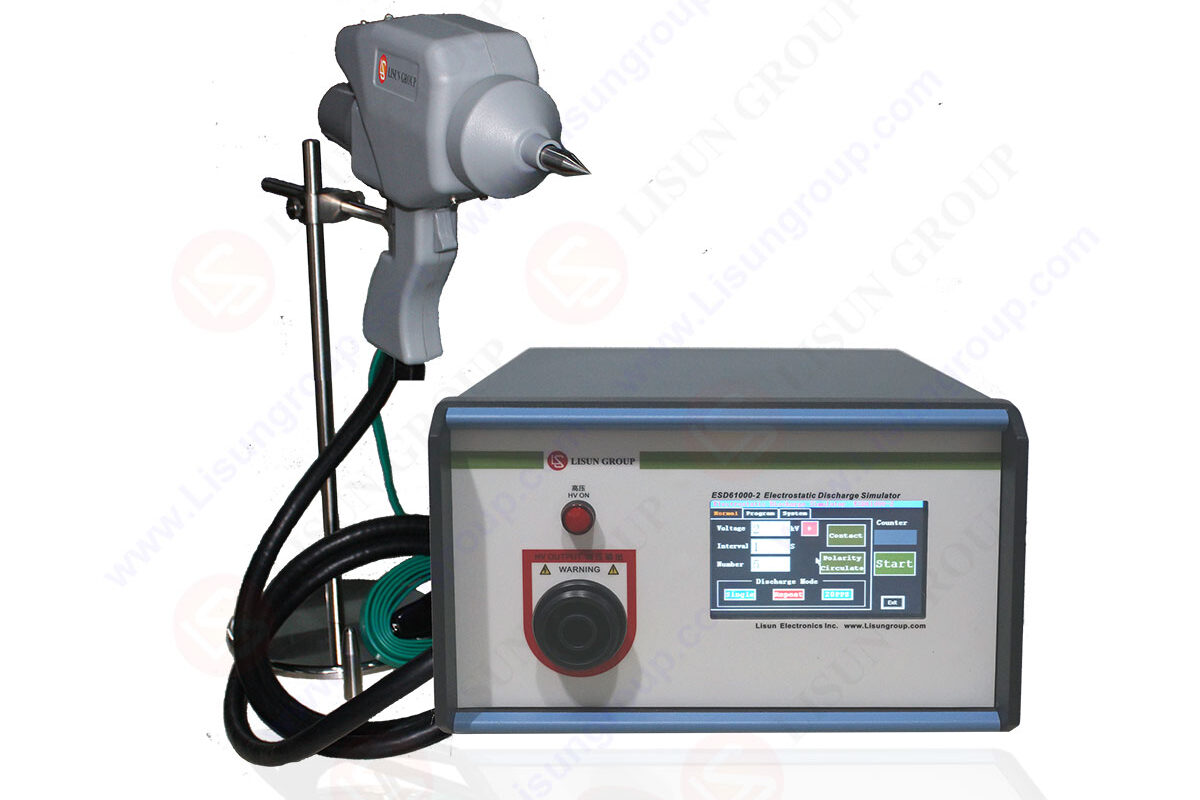

LISUN ESD61000-2 Armas Simuladoras ESD

A LISUN ESD61000-2 é um simulador ESD avançado projetado para atender às IEC 61000-4-2 padrão. Ele fornece eventos de descarga precisos e controlados para simular vários cenários de descarga eletrostática. Os principais recursos do ESD61000-2 simulador inclui:

• Ampla faixa de tensão: o simulador de ESD pode gerar tensões de descarga que variam de 0.2 kV a 30 kV, permitindo a simulação de níveis de severidade de ESD mais baixos e mais altos.
• Vários modos de descarga: o simulador suporta modos de descarga de contato e de ar, permitindo ao usuário simular diferentes eventos de ESD dependendo da aplicação específica.
• Controle preciso: O simulador ESD oferece controle preciso sobre os parâmetros de descarga, como nível de tensão, polaridade e tempo de descarga, garantindo que as condições de teste correspondam às IEC 61000-4-2 .
• Interface amigável: o simulador possui um painel de controle digital, facilitando para os operadores a configuração das definições de teste e o monitoramento do progresso do teste.
• Testes automatizados: o simulador pode ser programado para executar sequências automáticas de testes de ESD, reduzindo a necessidade de intervenção manual e melhorando a eficiência do teste.

Especificações técnicas

A tabela a seguir descreve as principais especificações técnicas do LISUN ESD61000-2 Simuladores de armas ESD:

Característica	Especificação
Faixa de Tensão de Descarga	0.2 kV a 30 kV
Modo de Descarga	Descarga de ar, descarga de contato
Polaridade de descarga	Positivo negativo
Tempo de subida	<1 ns
Duração do teste	Ajustável de 1 ms a 1 s
Taxa de repetição	1-100 descargas por segundo
Precisão	±5% da tensão definida
Fonte de alimentação do laboratório	CA 220 V ± 10%, 50/60 Hz
Dimensões	400 mm (C) × 300 mm (L) × 1200 mm (A)
Peso	30 kg
interface de controle	Tela de toque digital ou interface de software para PC

Processo de simulação ESD

O processo de simulação de ESD envolve várias etapas importantes para garantir que as condições de teste estejam alinhadas com o IEC 61000-4-2 padrão:

• Preparação: O dispositivo em teste (DUT) é colocado em uma superfície não condutora para evitar descargas indesejadas. A pistola simuladora é conectada a uma fonte de alimentação de alta tensão e os parâmetros de teste são definidos de acordo com o nível de severidade necessário.
• Descarga: O simulador de ESD gera um evento de descarga de alta tensão direcionado ao DUT. A descarga normalmente é realizada em um dos dois modos:
• Descarga de ar: a pistola de descarga é mantida a alguns centímetros de distância do DUT e a descarga é acionada.
Descarga por contato: a pistola de descarga é colocada em contato direto com o DUT, e a descarga ocorre quando o botão é pressionado.
• Monitoramento: O DUT é monitorado durante o evento de descarga para verificar quaisquer falhas funcionais ou anormalidades causadas pelo evento de ESD. O teste pode ser repetido várias vezes, e o desempenho do DUT é registrado.
• Análise: Após o teste, o DUT é analisado para determinar se ele atende ao nível de imunidade ESD exigido, conforme especificado pelo IEC 61000-4-2 padrão.

Conclusão

A LISUN ESD61000-2 As pistolas simuladoras de ESD são uma ferramenta essencial para fabricantes e laboratórios de teste que precisam avaliar a imunidade ESD de seus produtos. Ao aderir à IEC 61000-4-2 Padrão, esses simuladores garantem testes precisos e confiáveis ​​que ajudam a melhorar a durabilidade e o desempenho do produto em ambientes reais. Com seus recursos avançados, controle preciso e facilidade de uso, LISUN ESD61000-2 fornece uma solução eficaz para testes de ESD em vários setores.

A análise abrangente apresentada neste artigo enfatiza a importância dos testes de ESD e destaca as vantagens de usar o LISUN ESD61000-2 Simuladores de armas ESD para conformidade com padrões internacionais.

Referências

IEC 61000-4-2, Compatibilidade Eletromagnética (EMC) – Parte 4-2: Técnicas de Teste e Medição – Teste de Imunidade a Descarga Eletrostática, Comissão Eletrotécnica Internacional, 2019.
LISUN ESD61000-2 Documentação do produto, LISUN Grupo, https://www.lisungroup.com/products/emi-and-emc-test-system/electrostatic-discharge-simulator.html.
