O profundo impacto dos surtos de raios em dispositivos eletrônicos e medidas de proteção

À medida que a tecnologia avança e os dispositivos eletrônicos se tornam mais onipresentes, o impacto da surtos de raios em equipamentos eletrônicos está atraindo cada vez mais atenção. Surtos de raios, que se referem a sobretensões ou sobrecorrentes transitórias causadas por atividade de raios em linhas de energia ou sinal, podem causar danos graves aos dispositivos. Este artigo explora os efeitos de surtos de raios em equipamentos eletrônicos e como se proteger efetivamente contra eles.

1. Geração e Características de Surtos de Raios

Surtos de raios geralmente ocorrem em um período de tempo extremamente curto, geralmente na faixa de microssegundos ou até mais curto. Esse fenômeno transitório faz com que os níveis de tensão e corrente excedam os níveis operacionais normais do equipamento em mais que o dobro. Devido ao seu rápido início e rápida dissipação, os surtos de raios podem causar danos ao equipamento em um período muito breve. Durante um surto, o capacitor do filtro de entrada carrega rapidamente, levando a correntes de pico que excedem em muito a corrente de entrada em estado estável, colocando imenso estresse na fonte de alimentação e outros componentes críticos.

2. Efeitos de surtos de raios em dispositivos eletrônicos

• Flutuações de tensão e danos ao equipamento

Surtos de raios podem causar flutuações severas de voltagem, levando a comportamento anormal em dispositivos eletrônicos. Problemas comuns incluem: máquinas parando ou dando partida inesperadamente, sistemas de controle reiniciando frequentemente e envelhecimento prematuro ou danos a motores e outros componentes elétricos devido a surtos excessivos de corrente. Além disso, surtos podem levar a quebras em voltagens de dispositivos semicondutores, danos a camadas de metalização em componentes ou até mesmo destruição de traços e contatos de placas de circuito impresso (PCB), resultando em falha completa do equipamento.

• Interferência na transmissão e processamento de dados

Além de danos ao hardware, surtos de raios podem interferir no processamento e transmissão de dados. Isso pode resultar em corrupção parcial de arquivos de dados, erros em programas de processamento de dados e recepção ou transmissão instável de sinal de comunicação, reduzindo significativamente a confiabilidade e a estabilidade do sistema. Em casos graves, surtos podem até causar falhas permanentes no equipamento.

• Redução da vida útil do equipamento

O impacto repetido de surtos de raios acelera o envelhecimento dos componentes internos, encurtando significativamente a vida útil geral do equipamento. Isso não só aumenta os custos de manutenção e substituição, mas também pode afetar a eficiência operacional do equipamento.

3. Medidas de proteção e melhores práticas

• Instalação de Protetores contra Surtos

Protetores contra surtos são dispositivos eficazes projetados para absorver rapidamente voltagem ou corrente excessiva durante um surto de raio, protegendo equipamentos eletrônicos contra danos. É recomendado instalar protetores contra surtos de alta qualidade em linhas críticas de energia e sinal para garantir a segurança do equipamento.

• Otimizando o design de energia

Durante a fase de projeto, o planejamento de energia eficaz e o projeto do circuito de filtro podem reduzir o impacto de surtos de raios no equipamento. Por exemplo, usar fusíveis e retificadores de classificação mais alta pode aumentar a tolerância a surtos do equipamento.

• Inspeção e manutenção regulares

Para equipamentos vulneráveis ​​a surtos de raios, a inspeção regular das linhas de energia e sinal é essencial. A substituição oportuna de componentes e fiação antigos garante que o equipamento permaneça em condições operacionais ideais.

4. Métodos de teste para testadores de surtos
Os testadores de surtos são projetados para simular raios e transientes de comutação que podem causar grandes impactos instantâneos em equipamentos elétricos. Para padronizar esse processo de teste, a Comissão Eletrotécnica Internacional (IEC) estabeleceu o padrão IEC 61000-4-5, que descreve os requisitos detalhados para testes de imunidade a surtos.

De acordo com a norma IEC 61000-4-5, os testadores de surtos normalmente simulam as seguintes formas de onda:

• Forma de onda de tensão de 1.2/50 µs: esta forma de onda simula transientes de tensão causados ​​por raios, representando as características típicas das formas de onda de tensão de raios.

• Forma de onda de corrente de 8/20µs: Uma forma de onda de corrente de rápido aumento usada para simular transientes de comutação em sistemas de energia.

Formas de onda combinadas: incluindo formas de onda de tensão de 10/700 µs e formas de onda de corrente de 5/320 µs, essas formas de onda combinadas são usadas para cenários de simulação de surtos mais complexos.

Durante os testes, os testadores de surtos acoplam precisamente essas formas de onda no circuito de teste por meio de redes de acoplamento/desacoplamento, avaliando a imunidade a surtos do equipamento em aplicações do mundo real. O objetivo é determinar se o equipamento pode manter a operação normal sob várias intensidades de surtos ou como sua funcionalidade e desempenho mudam após um surto.

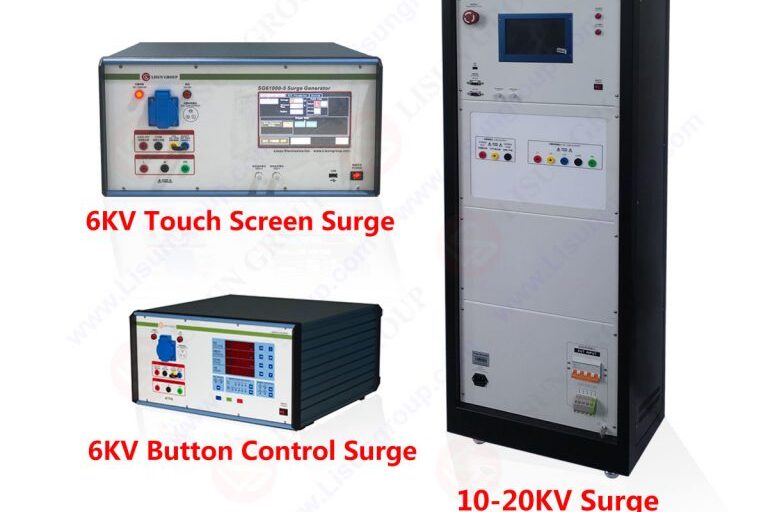

 Gerador de surtos_SG61000-5

5. Níveis de teste do Surge Tester
Para avaliar cientificamente a imunidade a surtos do equipamento sob diferentes condições ambientais, os níveis de teste do testador de surtos são categorizados com base na gravidade variável da voltagem. Esses níveis são classificados de baixo a alto como Níveis 1, 2, 3, 4 e X, cada um correspondendo a diferentes intensidades de voltagem e cenários aplicáveis. A classificação é a seguinte:

• Nível 1: Excelente Ambiente de Proteção
Adequado para ambientes com boa proteção eletromagnética, como salas de controle de fábricas ou estações de energia. Nessas configurações, a interferência eletromagnética é mínima e a probabilidade de ocorrência de surtos é baixa.

• Nível 2: Ambiente moderadamente protegido
Aplicável a configurações comuns de fábrica com fontes mínimas de interferência. Embora a interferência eletromagnética seja baixa, ainda há a possibilidade de impactos leves de surtos.

• Nível 3: Ambiente típico de interferência eletromagnética
Apropriado para locais industriais, redes de cabos padrão e subestações sem proteção especial contra interferência eletromagnética. Equipamentos nesses ambientes podem frequentemente encontrar interferência eletromagnética geral.

• Nível 4: Ambiente de Interferência Severa
Projetado para ambientes com alta exposição a raios ou forte interferência eletromagnética, como subestações de alta tensão desprotegidas ou linhas aéreas. Equipamentos nessas condições exigem proteção robusta contra surtos.

• Nível X: Nível Especial
Um nível aberto onde padrões específicos de teste de surto são determinados por meio de acordo mútuo entre usuários e fabricantes. Este nível é usado para aplicações não convencionais com condições de teste personalizadas com base em requisitos específicos.

6. Critérios de seleção para níveis de teste
A escolha do nível de teste do testador de surtos depende principalmente do ambiente de instalação do equipamento e da frequência e intensidade potenciais dos surtos. Para ambientes fechados, como salas de controle e data centers, níveis de teste mais baixos são normalmente usados. Por outro lado, para áreas externas ou propensas a raios, padrões de teste mais altos são necessários. Por fim, o nível de teste específico para o equipamento é geralmente determinado com base em seus padrões de produto aplicáveis.

Conclusão
Testadores de surto são ferramentas cruciais na avaliação da imunidade a surtos de dispositivos elétricos e eletrônicos. Ao aderir ao padrão IEC 61000-4-5 e selecionar níveis de teste apropriados, pode-se avaliar efetivamente o desempenho do equipamento sob condições de surtos, garantindo estabilidade e segurança em aplicações práticas.
