Medindo a imunidade a surtos de sistemas elétricos: uma exploração dos testes de imunidade a surtos

Em nossas vidas, fortes correntes são geradas devido a descargas atmosféricas ou fechamentos bruscos de grandes interruptores de centrais elétricas, que podem causar grandes danos aos nossos equipamentos elétricos. Portanto, costumamos usar imunidade a surtos simular tais situações e realizar testes para proteger ao máximo os equipamentos elétricos.

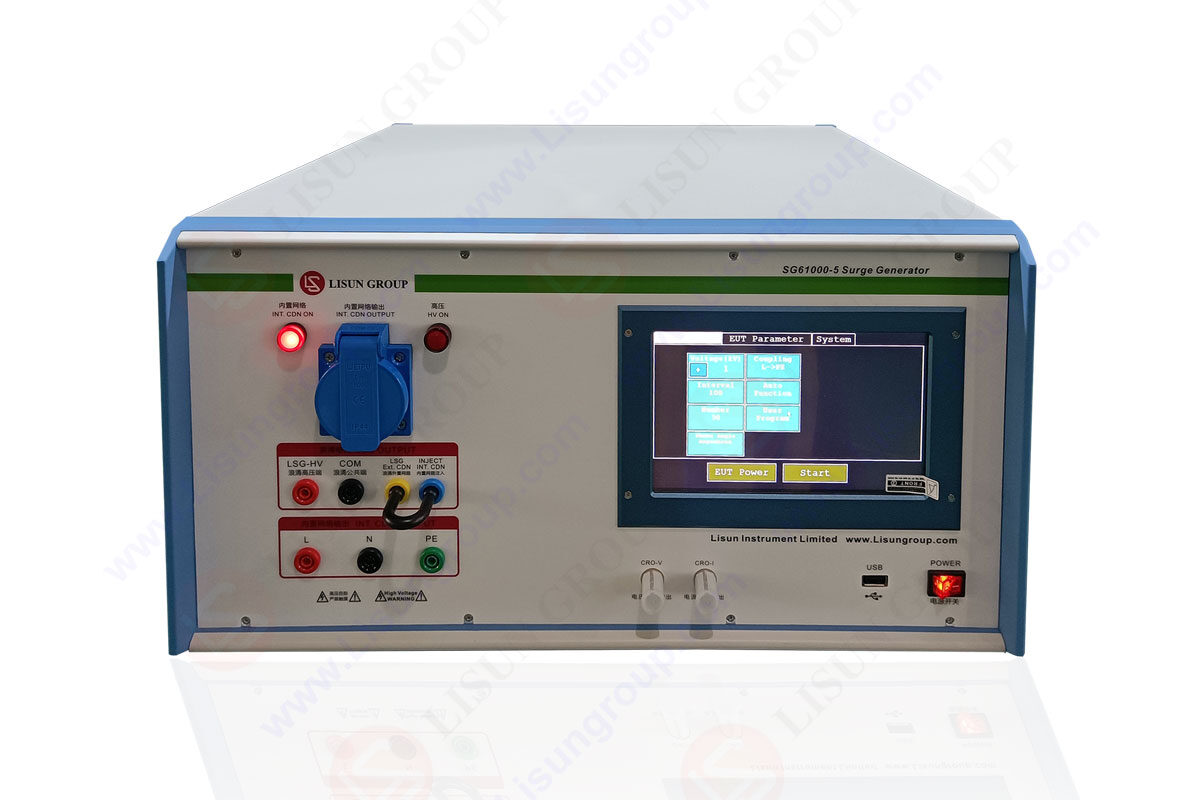

LISUN SG61000-5 gerador de sobretensão fornece uma base comum para avaliar a resistência dos cabos de alimentação e conectores internos de diferentes equipamentos à interferência transitória de alta energia causada pela indução de sobretensão natural e comutação de carga de grande capacidade. Ele atende plenamente a IEC 61000-4-5, EN61000-4-5 e GB / T17626.5 .

I. Características de Imunidade contra surtos
1. O instrumento adota tela sensível ao toque de cristal líquido colorido, os dados são claros e óbvios, fáceis para os operadores operarem, e o controle de computador integrado realiza uma operação inteligente do diálogo homem-máquina, que é conveniente e simples, trazendo grande conveniência aos operadores;
2. A fonte de alimentação de alta tensão controlada por programa é usada para tornar a tensão estável com alta precisão, e a quebra de corrente e tensão pode ser vista na tela;
3. Para garantir a consistência da forma de onda de surto, são usados ​​resistores de alta potência não indutivos importados, o que aumenta muito a confiabilidade dos testes;
4. A polaridade da tensão do instrumento será comutada automaticamente durante o processo de medição, e também pode ser alternada entre os pólos positivo e negativo de acordo com os requisitos de teste do usuário;
5.Todo o teste antiparasitário contra raios é controlado por software, sem operação manual, o que reduz muito a perda de mão de obra e evita erros humanos, tornando o teste mais preciso e confiável;
6. O ângulo de fase de injeção de pico pode ser definido arbitrariamente entre 0-360 graus para aumentar a flexibilidade do instrumento e atender às necessidades de mais usuários;
7. O instrumento está equipado com atenuador de corrente e tensão, que pode ser conectado diretamente ao osciloscópio através do BNC para observar a forma de onda intuitivamente;
8. O instrumento é equipado com interface de computador, que pode realizar o controle remoto, e também pode escolher o software do sistema de controle e controle para atender às necessidades de mais usuários.

Gerador de surto SG61000 5

II. As situações simuladas de Teste de imunidade a surtos principalmente simular várias situações causadas por raios indiretos
1. Quando um raio atinge linhas externas, muita corrente flui para linhas externas ou resistência de aterramento, gerando tensão de interferência.
2. Relâmpagos indiretos (como relâmpagos entre nuvens ou dentro das nuvens) induzem tensão e corrente em linhas externas.
3. Quando um raio atinge objetos próximos, o forte campo eletromagnético estabelecido ao seu redor induz tensão nas linhas externas.
4. Quando um raio atinge o solo próximo à superfície do solo, a interferência causada pela corrente de terra que passa pelo sistema público de aterramento. Além de simular descargas atmosféricas, são simulados cenários em usinas como subestações, como interferência causada por ação de chave (mudança de tensão devido a chaveamento), como:
1). Interferência causada pela comutação do sistema de alimentação principal (como a comutação do grupo de capacitores);
2). Interferência causada por pequenos interruptores pulando perto do equipamento;
3). Chaveamento do equipamento tiristor acompanhado de linha de ressonância;
4). Várias falhas sistêmicas, como curtos-circuitos e falhas de arco entre redes de aterramento de dispositivos ou sistemas de aterramento.

III. Assuntos que precisam de atenção para Imunidade contra surtos
1. Os operadores devem ser treinados e estudados antes de operarem o equipamento, e o manual do usuário deve ser lido antes da operação;
2. Preste atenção ao modelo e modo de fiação antes e depois de ligar e desligar;
3. O instrumento deve estar bem aterrado;
4. O valor de indicação do painel não deve exceder 4.5 kV ao definir alta tensão e não toque no circuito interferente com as mãos;
5. O instrumento não deve ser invertido para evitar vibração;
6. A fim de garantir a comparabilidade e repetibilidade do teste, a configuração do teste deve ser padronizada;

XNUMX. Fontes de sobretensão causadas por raios
1. Relâmpago direto atuando em circuitos externos, injetando grande corrente fluindo através da resistência de aterramento ou impedância do circuito externo para gerar tensão;
2. Raios indiretos (tensão e corrente induzida) em condutores internos e externos de edificações;
3. Corrente da descarga atmosférica para terra próximo ao equipamento acoplado ao circuito de aterramento comum na rede de aterramento do sistema de potência. Quando o dispositivo de proteção atua, a tensão e a corrente podem mudar rapidamente e podem se acoplar ao circuito interno.

V. Vantagens do Lightning Imunidade contra surtos
1. Grande display LCD, controle de computador, configuração única, conclusão automática de itens de teste.
2. Colete de forma inteligente o valor da tensão de ruptura da amostra durante o teste, que é exibido diretamente no LCD.
3. Fonte de alimentação de alta tensão programável, estabilidade e precisão de alta tensão.
4. Interruptor principal eletrônico importado, forma de onda estável, forte comparabilidade e longa vida útil.
5. Negativo e positivo podem ser trocados automaticamente, e as polaridades positiva e negativa podem ser trocadas alternadamente.
6. O ângulo de fase de injeção de surto 0-360° pode ser definido arbitrariamente.
7. Quatro níveis de teste integrados de acordo com IEC61000-4-5.
8. Sonda de corrente e tensão incorporada, BNC conectada ao osciloscópio para observar a forma de onda (opcional).
9. O software de medição EMCK3000 salva formas de onda e registros de teste (opcional).
10. Interface de comunicação RS-232, pode realizar controle remoto e software de sistema de controle opcional.

VI. Resultados do Relâmpago Teste de imunidade a surtos
1. Desempenho normal dentro dos limites especificados pelo fabricante, parte responsável ou parte compradora;
2. Perda temporária ou redução de função ou desempenho, mas pode se recuperar após cessar a interferência, sem a intervenção do operador;
3. Perda temporária ou redução de função ou desempenho, mas necessita da intervenção do operador para recuperação;
4. Perda irrecuperável de função ou desempenho devido a danos no hardware ou software do equipamento ou perda de dados.
