Colorímetro: Dos conceitos básicos a uma solução abrangente em espectrorradiometria moderna

Sumário
Na avaliação da qualidade da iluminação, na calibração de dispositivos de exibição e em diversas atividades de P&D de fontes de luz, a temperatura de cor, como parâmetro fundamental que descreve as características cromáticas de uma fonte de luz, é crucial para medições precisas. O método tradicional colorímetro oferece funcionalidade limitada, enquanto a moderna tecnologia de medição óptica integra suas capacidades em espectrorradiômetros portáteis mais potentes. Este artigo visa explicar sistematicamente os princípios e a importância da medição da temperatura de cor e das normas relacionadas, além de explorar em profundidade por que os dispositivos modernos que integram recursos de análise espectral se tornaram a solução superior. LISUN LMS-6000 Tomando como exemplo central o espectrorradiômetro portátil CCD da série [nome da série], este artigo apresenta uma análise detalhada de como ele realiza não apenas medições precisas de temperatura de cor em uma faixa de 1,500 K a 100,000 K por meio de um sistema óptico de alta precisão, mas também análises simultâneas e abrangentes de dezenas de parâmetros fotométricos e colorimétricos essenciais. Esses parâmetros incluem o Índice de Reprodução de Cor (IRC), coordenadas de cromaticidade, distribuição espectral, além de métricas TM-30, avaliação de riscos da luz azul e análise de cintilação. O espectrorradiômetro serve como uma ferramenta de medição completa e eficiente para engenharia de iluminação, fabricação de displays, fábricas e avaliação de ambientes de iluminação saudáveis.

1. Introdução: Além da Leitura – A Importância Moderna da Medição da Temperatura de Cor
A temperatura de cor, medida em Kelvin, quantifica a aparência da cor da luz emitida por uma fonte. Ela serve como uma ponte que conecta as propriedades físicas de uma fonte de luz à percepção visual humana, influenciando diretamente o ambiente, a reprodução das cores dos objetos e os ritmos circadianos humanos. Portanto, a medição precisa da temperatura de cor é indispensável no projeto de iluminação de interiores, na configuração de iluminação para cinema e televisão, na calibração do balanço de branco em monitores e no controle de qualidade da produção de fontes de luz LED.

No entanto, com o rápido avanço da tecnologia de iluminação, particularmente a ampla adoção de LEDs, a avaliação de uma fonte de luz agora vai muito além da sua temperatura de cor. Duas fontes de luz com temperaturas de cor idênticas podem ter distribuições de potência espectral muito diferentes, levando a diferenças significativas na reprodução de cores, saturação de cores e até mesmo efeitos biológicos. Os colorímetros tradicionais baseados em filtros, embora convenientes, fornecem apenas dados limitados sobre temperatura de cor e iluminância. Eles não conseguem revelar detalhes espectrais ou avaliar métricas de qualidade críticas, como o IRC (Índice de Reprodução de Cor) ou a saturação da gama. Assim, as demandas modernas da indústria e de P&D exigem uma ferramenta de medição mais abrangente e transparente – exemplificada por espectrorradiômetros CCD portáteis de alto desempenho, como o LISUN LMS-6000 série. Não se trata apenas de uma atualização de um “colorímetro”, mas sim de um “analisador de impressão digital óptica” completo para fontes de luz.

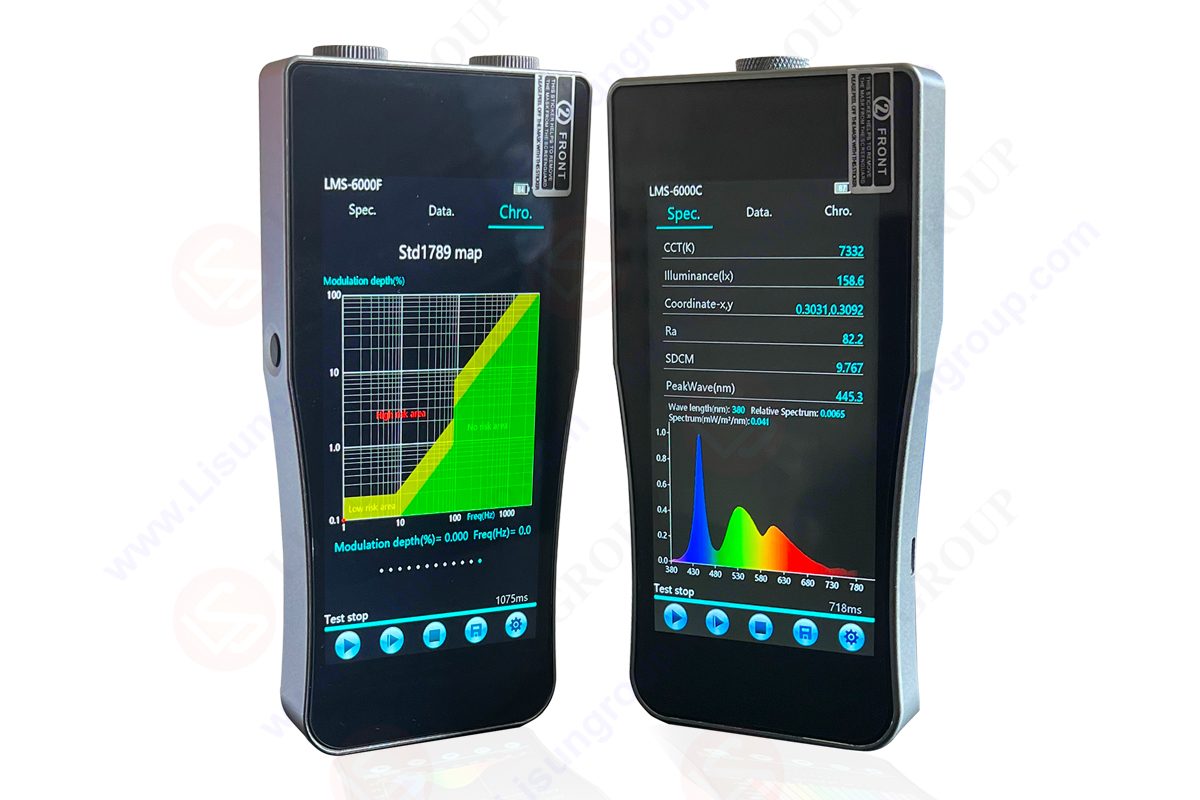

LMS-6000 Espectrorradiômetro portátil de CCD

2. Temperatura de cor e medição espectral: análise dos parâmetros principais
Para entender o valor dos espectrorradiômetros modernos, é essencial primeiro esclarecer os principais parâmetros que eles medem e sua importância.

2.1 Parâmetros colorimétricos principais
• Temperatura de Cor Correlacionada (CCT): A temperatura absoluta de um radiador de Planck (corpo negro) cuja cromaticidade mais se assemelha à da fonte de luz. É o indicador direto que descreve a sensação "quente" ou "fria" de uma fonte de luz.
• Coordenadas de cromaticidade e Duv: Coordenadas precisas que representam a cor de uma fonte de luz no diagrama de cromaticidade CIE. O valor de Duv indica o desvio desse ponto em relação ao locus de Planck (positivo indica cor esverdeada, negativo indica cor arroxeada), servindo como um importante complemento para a avaliação da qualidade da luz branca.
• Métricas de reprodução de cores:
Índice de Reprodução de Cores (IRC): Descreve a capacidade de uma fonte de luz revelar as cores reais dos objetos. Ra (IRC geral) é o mais comumente usado.
TM-30 (Rf, Rg): Um sistema de avaliação de reprodução de cores mais avançado. O Rf, semelhante ao CRI, mede a fidelidade das cores; o Rg mede a saturação da gama de cores, onde um valor superior a 100 indica cores mais vivas.

2.2 Parâmetros fotométricos estendidos e especializados
• Grandezas fotométricas: A iluminância e a luminância são fundamentais para avaliar a intensidade da luz.
• Distribuição Espectral de Potência (SPD): O gráfico da potência radiante de uma fonte de luz em função do comprimento de onda. É o dado fundamental a partir do qual todos os parâmetros colorimétricos são calculados, sendo utilizado para análises espectrais detalhadas e diagnóstico de problemas.
• Parâmetros de Saúde e Segurança: Como a irradiância ponderada pelo risco da luz azul na retina, com base em normas como a GB/T20145, avaliando os potenciais riscos fotobiológicos à segurança.
• Parâmetros dinâmicos: A medição de cintilação avalia a modulação temporal da luz de uma fonte, relacionada ao conforto visual e à saúde.
• Parâmetros de campo especializados: como PPFD para iluminação hortícola ou o índice TLCI para iluminação de cinema/TV.

3. A LMS-6000 Espectrorradiômetro CCD portátil: Implementação técnica e garantia de precisão
O LMS-6000 A série emprega um sistema óptico CT assimétrico cruzado de longo foco avançado e um detector CCD de alta sensibilidade, formando a base física para suas medições de alta precisão.

3.1 Desempenho Espectral Excepcional
• Alta precisão e resolução: A precisão do comprimento de onda de ±0.5 nm e a resolução de ±0.2 nm garantem a exatidão da aquisição de dados espectrais, que é a base para o cálculo preciso da CCT, CRI e todos os outros parâmetros derivados.
• Ampla faixa dinâmica: a medição de iluminância abrange de 0.1 a 500,000 lux e a medição de luminância atinge 500,000 cd/m², permitindo medir luzes indicadoras fracas, bem como fontes de luz direta ou displays de alto brilho.
• Excelente linearidade e baixa dispersão de luz: A linearidade fotométrica de ±0.6% e a dispersão de luz inferior a 0.015% garantem a estabilidade e a confiabilidade das medições em toda a faixa, oferecendo vantagens particulares na medição de fontes com baixa temperatura de cor correlacionada (CCT) ou espectro de banda estreita.

3.2 Design Inteligente e Interação Humano-Máquina
• Plataforma portátil integrada: O dispositivo integra uma tela sensível ao toque IPS de alta definição de 5 polegadas. Sua bateria integrada de alta capacidade suporta até 20 horas de operação contínua e possui 8 GB de armazenamento, permitindo medições e armazenamento de dados no local, independentemente de um computador.
• Ecossistema de Modelos Rico: Conforme demonstrado na tabela de comparação funcional, por meio do design funcional modular, os usuários podem selecionar o modelo que melhor atenda às suas necessidades principais (por exemplo, focado em displays, iluminação para plantas ou saúde/segurança) para maximizar o retorno do investimento.
• Suporte de software profissional: O software complementar para PC oferece suporte a análises de dados aprofundadas, geração de relatórios e gerenciamento de dados, estando em conformidade com padrões internacionais como CIE e IEEE para atender às necessidades de certificação e P&D.

4. Cenários de Aplicação: Do ​​Controle de Qualidade à Pesquisa de Ponta
A aplicação do multifuncional LISUN LMS-6000 A série de espectrorradiômetros CCD portáteis abrange toda a cadeia produtiva do setor:
• Fabricação e Controle de Qualidade de Iluminação LED: Classificação rápida de temperatura de cor em linhas de produção; medição do IRC e da tolerância de cor (SDCM) para garantir a consistência do produto; realização de testes de cintilação para otimizar o projeto do driver.
• Indústria de dispositivos de exibição: Utilizado para calibração do balanço de branco, teste de uniformidade de brilho e avaliação da gama de cores para garantir uma boa experiência visual.
• Conformidade com as normas de saúde e segurança: Detecção do valor de risco da luz azul retiniana das luminárias para garantir a conformidade com normas de segurança como GB/T 20145, fornecendo a base para projetos de iluminação educacionais e de saúde.
• Iluminação para Horticultura e Pesquisa Agrícola: Medição precisa dos parâmetros de radiação fotossinteticamente ativa para otimizar as receitas de luz e melhorar a eficiência do cultivo.
• Testes e Certificação de Terceiros: Emissão de relatórios de testes oficiais para produtos como luminárias e displays, abrangendo aspectos multidimensionais de desempenho fotométrico/colorimétrico, segurança e cintilação, facilitando o acesso ao mercado.

5. Conclusão
Em resumo, no contexto atual de exigências cada vez mais rigorosas quanto à qualidade da luz, uma lâmpada de função única colorímetro já não consegue satisfazer as necessidades da avaliação multidimensional. Representado por LISUN LMS-6000 Na série de espectrorradiômetros CCD portáteis modernos, as capacidades de análise espectral de nível laboratorial foram condensadas em dispositivos portáteis, representando um salto da "medição do valor da temperatura de cor" para a "desconstrução da informação espectral completa de uma fonte de luz".

Não é apenas um poderoso auxiliar para o pessoal de controle de qualidade, mas também uma ferramenta robusta para engenheiros de P&D que exploram o desempenho de fontes de luz e para designers de iluminação que criam ambientes com iluminação saudável. Escolher um espectrorradiômetro abrangente, preciso, confiável e fácil de usar como o LMS-6000 Significa equipar uma organização com capacidades de medição fotométrica e colorimétrica orientadas para o futuro. Permite uma resposta confiante a vários desafios, desde a produção básica até à I&D inovadora, e desde a conformidade do produto até à definição da competitividade do mercado. No mundo da luz, os dados são a única linguagem, e a LMS-6000 É precisamente o instrumento avançado que o ajuda a "ouvir" e "interpretar" claramente essa linguagem.
