Introdução

Em sistemas elétricos e eletrônicos modernos, sobretensões transitórias, comumente conhecidas como surtos, representam uma ameaça significativa devido ao seu potencial de causar falhas catastróficas em equipamentos ou interrupções operacionais. Esses surtos podem ser decorrentes de raios, manobras em equipamentos de grande porte ou falhas em redes elétricas. Simuladores de cirurgia, como ferramentas essenciais em testes de compatibilidade eletromagnética (EMC), são projetadas para replicar essas condições de surtos transitórios, permitindo que os fabricantes avaliem a resiliência de dispositivos eletrônicos em cenários extremos. LISUN, um fornecedor líder de equipamentos de teste de EMC com sede na China, consolidou-se como um player-chave neste setor com seus simuladores de surto avançados, garantindo a segurança e a confiabilidade dos equipamentos em diversos setores. Este artigo oferece uma exploração aprofundada dos princípios técnicos, principais características e aplicações práticas dos simuladores de surto, com foco em LISUNEstudos de caso reais da ', ilustrando seu papel crítico na melhoria da confiabilidade e conformidade do produto.

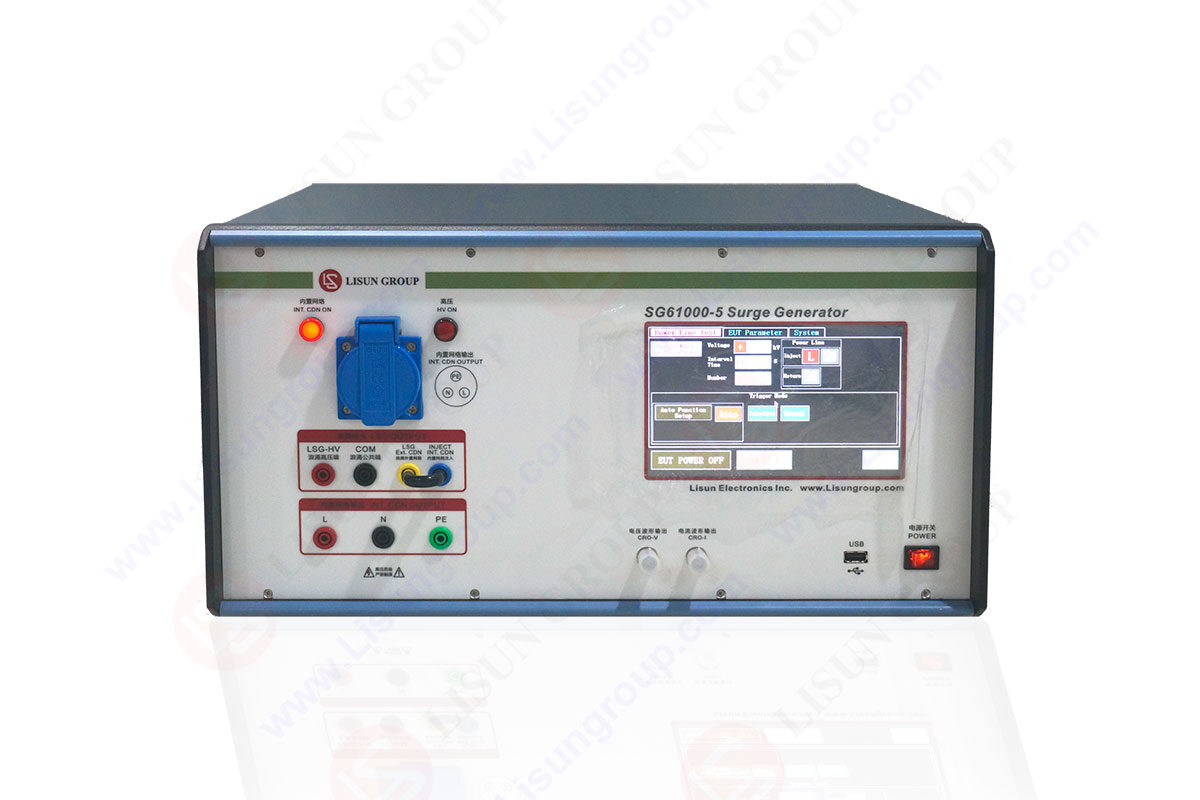

SG61000-5_Gerador de surto

Princípios técnicos dos simuladores de surtos

Um simulador de surtos é um dispositivo de teste especializado, projetado para gerar pulsos de alta tensão e alta corrente que imitam surtos transitórios causados ​​por raios ou operações de comutação. Sua principal função é produzir formas de onda padronizadas, como a forma de onda de tensão de 1.2/50 µs e a forma de onda de corrente de 8/20 µs, conforme especificado por normas internacionais como a IEC 61000-4-5. Essas formas de onda replicam com precisão as características de eventos de raios naturais ou distúrbios transitórios em sistemas de energia, proporcionando um ambiente de teste realista.

Mecanismo de Trabalho

O processo operacional de um simulador de surtos envolve várias etapas críticas:
• Armazenamento de energia: Capacitores de alta tensão armazenam energia elétrica, formando a base para a geração de pulsos de alta tensão.
• Modelagem de forma de onda: Uma rede de indutores e resistores molda o pulso de descarga para se adequar às formas de onda padronizadas, garantindo a conformidade com os padrões da indústria.
• Entrega de pulso: Por meio de uma rede de acoplamento/desacoplamento (CDN), pulsos de surto são aplicados às linhas de energia ou sinal do dispositivo em teste (DUT), simulando eventos de surto do mundo real.
• Controle de Teste: Os simuladores de surtos modernos incorporam sistemas de controle inteligentes que permitem ajustes precisos de parâmetros como amplitude de tensão, polaridade, ângulo de fase e intervalos de pulso, garantindo repetibilidade, precisão e consistência do teste.

Parâmetros Técnicos Chave

O desempenho de um simulador de surtos é definido por vários parâmetros críticos:
• Faixa de tensão de saída: Geralmente variando de algumas centenas de volts a dezenas de quilovolts. LISUN'S SG61000-5 a série, por exemplo, pode gerar pulsos de até 20 kV, atendendo a uma ampla gama de requisitos de teste.
• Características da forma de onda: Conformidade com padrões como IEC 61000-4-5, EN61000-4-5 e GB/T17626.5 para formas de onda de tensão e corrente, garantindo aplicabilidade global.
• Modos de acoplamento: Suporte para testes diferenciais e de modo comum, acomodando diversas configurações de circuito, incluindo sistemas monofásicos, trifásicos e CC.
• Taxa de repetição: Intervalos de pulso ajustáveis ​​projetados para simular a natureza de baixa frequência de raios, normalmente definidos para um pulso por minuto para permitir tempo de recuperação adequado para o DUT.

Aplicações de Simuladores de Surtos

Simuladores de surtos são indispensáveis ​​em um amplo espectro de indústrias, atendendo à necessidade de garantir a confiabilidade do equipamento em condições de surtos transitórios:
• Telecomunicações: Testar a imunidade a surtos de componentes críticos de infraestrutura, como estações base, roteadores e switches de rede, em ambientes propensos a raios.
• Eletrônicos de consumo: Verificar a segurança e o desempenho de eletrodomésticos, incluindo televisores, computadores e dispositivos inteligentes, em condições de sobrecarga.
• Indústria Automotiva: Validar a resiliência de unidades de controle eletrônico (ECUs), sensores e outros componentes eletrônicos automotivos contra surtos transitórios, o que é essencial para a segurança e funcionalidade do veículo.
• Sistemas de energia: Avaliar a confiabilidade de equipamentos de alta tensão, como transformadores, disjuntores e componentes de rede inteligente, sob condições extremas de surto.
• Energia renovável: Garantindo a durabilidade de inversores solares, controladores de turbinas eólicas e sistemas de armazenamento de energia contra surtos induzidos por raios.

Ao realizar testes de surtos, os fabricantes podem identificar vulnerabilidades de projeto, otimizar medidas de proteção e garantir a conformidade com padrões internacionais, aumentando assim a confiabilidade do produto e a competitividade no mercado.

Vantagens técnicas de LISUN Simuladores de Surtos

LISUN, um importante fabricante especializado em equipamentos de teste de EMC, desenvolveu simuladores de surtos, como o SG61000-5 série, reconhecida por sua alta precisão, multifuncionalidade e design centrado no usuário. A seguir estão as principais vantagens técnicas de LISUNSimuladores de surtos de:
• Geração de formas de onda de alta precisão
LISUNOs simuladores de surto da utilizam tecnologia avançada de controle digital para produzir formas de onda que atendem rigorosamente às normas IEC 61000-4-5, EN61000-4-5 e GB/T17626.5. Um sistema de calibração integrado garante a estabilidade e a consistência das formas de onda de saída, fornecendo resultados de teste reconhecidos e confiáveis ​​globalmente.
• Ampla faixa de testes
O SG61000-5 A série suporta tensões de pulso de até 20 kV, tornando-a adequada para testar uma ampla gama de aplicações, desde eletrônicos de consumo de baixa tensão até equipamentos de alta tensão. Sua rede de acoplamento multimodo acomoda testes monofásicos, trifásicos e CC, proporcionando flexibilidade para atender a diversos requisitos do setor.
• Interface inteligente e amigável
Equipado com uma tela sensível ao toque colorida de 7 polegadas, LISUNOs simuladores de surtos da oferecem uma interface homem-máquina intuitiva que simplifica a operação. Os usuários podem acessar diretamente os níveis de teste padrão IEC pré-programados, agilizando o processo de teste e reduzindo o risco de erros do operador. A interface também permite o monitoramento e o ajuste dos parâmetros de teste em tempo real.
• Maior segurança e confiabilidade
A segurança é um pilar fundamental de LISUNDesign do simulador de surtos da . Recursos como proteção contra sobretensão, detecção de aterramento e diagnóstico de falhas garantem a segurança dos operadores e do equipamento durante os testes. O design modular facilita a manutenção e as atualizações, prolongando a vida útil do equipamento e reduzindo o tempo de inatividade.
• Suporte pós-venda robusto
LISUN fornece suporte técnico abrangente e serviços de calibração, garantindo que seus simuladores de surtos mantenham o desempenho ideal ao longo do tempo. Esse compromisso com o atendimento ao cliente aumenta o valor de longo prazo de seus equipamentos.

Considerações práticas em testes de surto

Para garantir a precisão dos resultados dos testes e a segurança do pessoal e do equipamento, as seguintes práticas recomendadas devem ser observadas durante os testes de surto:
• Preparação para o pré-teste: Implemente aterramento robusto e medidas de proteção conforme especificado pelo fabricante para mitigar riscos associados a pulsos de alta tensão.
• Controle da taxa de repetição de pulso: Mantenha uma baixa taxa de repetição de pulso, normalmente um pulso por minuto, para replicar as características de baixa frequência dos raios naturais e permitir tempo de recuperação suficiente para o DUT.
• Aplicação de Tensão Incremental: Aumente gradualmente as tensões de teste para evitar danos repentinos ao DUT, começando em níveis mais baixos e progredindo até a tensão máxima especificada.
• Teste de polaridade: Aplique cinco pulsos de polaridades positivas e negativas para avaliar de forma abrangente a imunidade a surtos do DUT em todas as condições possíveis.
• Controle Ambiental: Realize testes em um ambiente controlado para minimizar a interferência eletromagnética externa, garantindo a confiabilidade dos resultados dos testes.

Tendências futuras na tecnologia de simuladores de surtos

À medida que os sistemas eletrônicos se tornam cada vez mais complexos e a demanda por proteção robusta contra raios cresce, a tecnologia de simuladores de surtos está evoluindo para enfrentar novos desafios. As principais tendências incluem:
• Saídas de alta tensão: Desenvolver simuladores capazes de gerar tensões mais altas para atender às necessidades de testes de sistemas de energia de ultra-alta tensão e aplicações de energia renovável, como sistemas de energia solar e eólica.
• Integração multifuncional: Integrar testes de surtos com outros testes de EMC, como descarga eletrostática (ESD), transiente elétrico rápido (EFT) e testes de imunidade conduzida, para criar plataformas de testes abrangentes que aumentam a eficiência.
• Automação Inteligente: Incorporando inteligência artificial (IA) e algoritmos de aprendizado de máquina para otimizar procedimentos de teste, permitir diagnóstico automatizado de falhas e fornecer análises avançadas de dados para insights mais profundos sobre o desempenho do equipamento.
• Design Sustentável: Focando em projetos de eficiência energética e materiais ecológicos para reduzir o impacto ambiental dos simuladores de surtos, alinhando-se às metas globais de sustentabilidade.

LISUN está investindo ativamente em pesquisa e desenvolvimento para se alinhar a essas tendências, posicionando seus simuladores de surtos de última geração para atender às necessidades em evolução do mercado global.

Aplicações: LISUN Estudos de Caso

• Teste de Surtos para Equipamentos de Telecomunicações
Um importante fabricante chinês de equipamentos de telecomunicações buscou validar a imunidade a surtos de suas estações base 5G, componentes críticos de infraestrutura implantados em regiões propensas a raios frequentes. A empresa utilizou LISUN'S SG61000-5 simulador de surtos para realizar testes, simulando descargas atmosféricas com pulsos de até 10 kV aplicados às linhas de energia e sinal da estação base. Os testes iniciais revelaram que o módulo de comunicação da estação base apresentava falhas intermitentes sob surtos de alta tensão, levando à perda temporária do sinal. Aproveitando os dados detalhados dos testes fornecidos pelo simulador, a equipe de P&D do fabricante aprimorou o circuito de proteção contra surtos integrando varistores de óxido metálico (MOVs) e tubos de descarga de gás (GDTs). Testes subsequentes confirmaram que a estação base redesenhada atendeu com sucesso aos requisitos da norma IEC 61000-4-5 Nível 4, permitindo uma implantação confiável em regiões propensas a raios. Este caso destaca o papel crítico de LISUNsimuladores de surtos da 's para garantir a robustez da infraestrutura de telecomunicações.

• Teste de Surtos para Equipamentos de Energia
Um fornecedor de equipamentos de energia que desenvolvia disjuntores inteligentes precisava garantir sua resiliência contra surtos induzidos por raios para atender a rigorosos padrões de segurança e desempenho. O fornecedor empregou LISUNO simulador de surtos de 20 kV da empresa realizou testes de imunidade, gerando pulsos de tensão de 1.2/50 µs, aumentados gradualmente para 15 kV. Os testes iniciais identificaram mau funcionamento na unidade de controle do disjuntor em condições de alta tensão, resultando em comportamento de disparo errôneo. A equipe de engenharia do fornecedor analisou os resultados dos testes e implementou diodos de supressão de tensão transitória (TVS) e otimizou os layouts de aterramento para aprimorar a proteção contra surtos. O disjuntor aprimorado passou nos testes subsequentes e obteve a certificação CE, facilitando sua entrada bem-sucedida no mercado europeu. Este caso destaca a confiabilidade e a precisão do LISUNsimuladores de surtos da 's na validação do desempenho de componentes críticos do sistema de energia.

Conclusão

Simuladores de cirurgia são ferramentas essenciais para garantir a segurança, confiabilidade e conformidade dos equipamentos eletrônicos diante de sobretensões transitórias. LISUN, líder em equipamentos de teste de EMC, demonstrou sua expertise por meio de sua SG61000-5 simuladores de surtos da série 1, que combinam alta precisão, versatilidade e segurança para atender às diversas necessidades das indústrias modernas. Estudos de caso reais em testes de equipamentos de telecomunicações e energia ilustram o valor prático de LISUNAs soluções da ajudam os fabricantes a identificar fragilidades de projeto, implementar medidas de proteção eficazes e alcançar a conformidade com os padrões internacionais. À medida que os sistemas eletrônicos evoluem e a demanda por proteção robusta contra surtos cresce, LISUN está bem posicionada para impulsionar a inovação na tecnologia de simuladores de surtos, contribuindo para o esforço global de desenvolver sistemas eletrônicos mais seguros, confiáveis ​​e sustentáveis.
