Estudo sobre gerador de surtos de raios baseado na norma IEC 61000-4-5: um estudo de caso LISUN SG61000-5

Sumário
Sobretensões de raios representam uma ameaça significativa aos dispositivos eletrônicos, tornando-os um tópico crucial na pesquisa de compatibilidade eletromagnética (CEM). O testador de sobretensões IEC 61000-4-5 fornece um método padronizado para avaliar a imunidade a surtos de equipamentos elétricos e eletrônicos. Este artigo aborda os princípios de funcionamento de geradores de sobretensões de raios, metodologias de teste e aplicações, com foco em LISUN SG61000-5 Gerador de Surtos. Ao analisar as especificações técnicas e os casos de uso prático deste dispositivo, este estudo visa fornecer insights sobre o projeto e os testes de proteção contra surtos para equipamentos eletrônicos.

1. Introdução
Com o rápido avanço da tecnologia eletrônica, os dispositivos eletrônicos são amplamente utilizados em diversos setores. No entanto, raios e operações de comutação em sistemas de energia podem gerar sobretensões transitórias de alta energia (surtos), causando sérios danos a esses dispositivos. Avaliar e aprimorar a imunidade a surtos é uma parte essencial da pesquisa em CEM. O testador de surtos IEC 61000-4-5 desempenha um papel fundamental ao definir uma metodologia de teste padronizada para avaliação da imunidade a surtos.

2. Visão geral da norma IEC 61000-4-5
A norma IEC 61000-4-5, publicada pela Comissão Eletrotécnica Internacional (IEC), define métodos de ensaio e requisitos para avaliação da imunidade a surtos, abordando especificamente sobretensões transitórias causadas por comutação e descargas atmosféricas. A norma descreve especificações de forma de onda, níveis de ensaio, equipamentos de ensaio e procedimentos de ensaio para fornecer uma estrutura de avaliação uniforme. A versão mais recente, IEC 61000-4-5:2014, introduziu atualizações e melhorias nas metodologias de ensaio e nos requisitos técnicos.

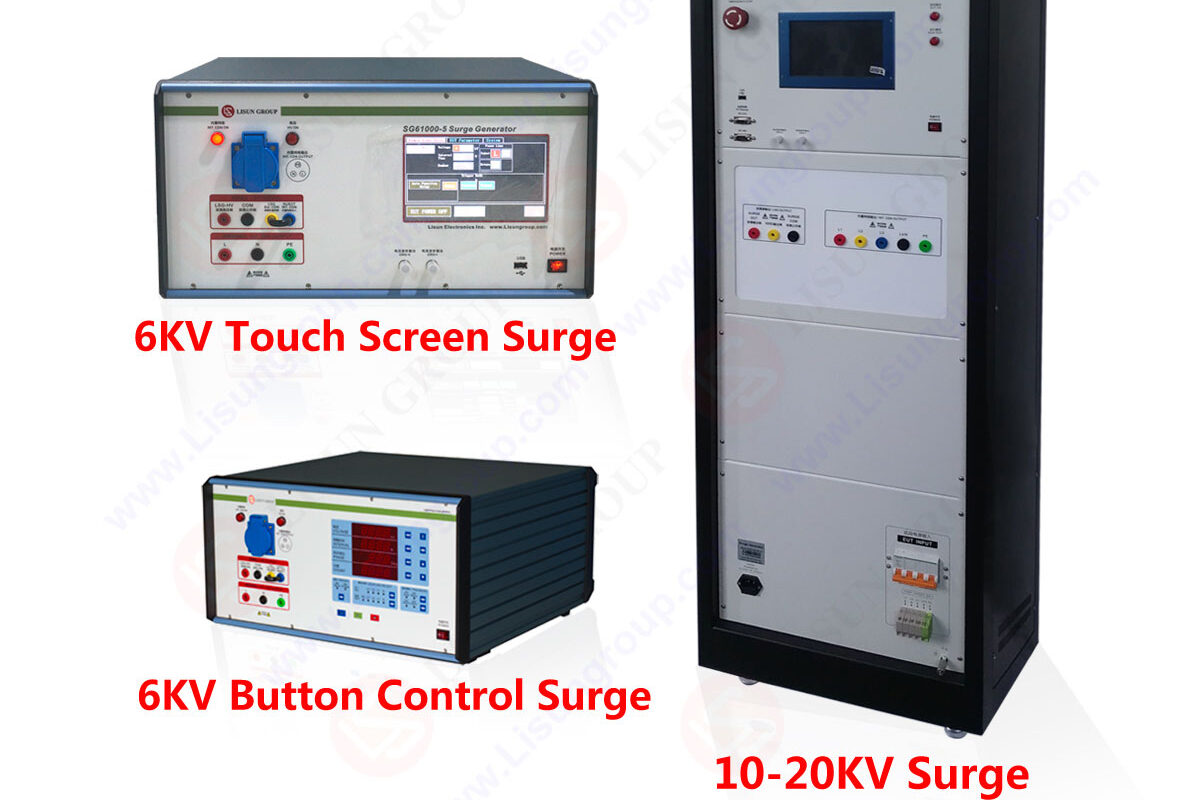

Gerador de sobretensão SG61000-5

3. Princípio de funcionamento dos geradores de surtos de raios
Os geradores de surtos de raios são projetados para simular sobretensões transitórias causadas por raios ou operações de comutação para avaliar a imunidade de dispositivos eletrônicos. A principal função desses geradores é produzir formas de onda de surto padronizadas em conformidade com a norma IEC 61000-4-5, como:

• Forma de onda de tensão de circuito aberto de 1.2/50μs
• Forma de onda de corrente de curto-circuito de 8/20μs

Essas formas de onda são aplicadas ao Equipamento em Teste (EUT) por meio de Redes de Acoplamento/Desacoplamento (CDN) para avaliar sua imunidade a surtos.

4. Metodologia de Teste de Surto

4.1 Assuntos de teste e escopo de aplicação
O testador de surtos IEC 61000-4-5 é aplicável a dispositivos conectados à energia, equipamentos de comunicação, sistemas de controle industrial e muito mais. O objetivo principal dos testes de surtos é avaliar a imunidade desses dispositivos contra sobretensões transitórias, garantindo sua confiabilidade em condições reais.

4.2 Formas de onda de surto
O LISUN SG61000-5 O gerador de surtos produz duas formas de onda de surtos fundamentais:

• Forma de onda de tensão de circuito aberto (1.2/50μs)
• Tempo de subida de tensão: 1.2μs ±20%
• Duração da tensão: 50μs ±20%
• Forma de onda de corrente de curto-circuito (8/20μs)
• Tempo de subida da corrente: 8μs ±20%
• Duração da corrente: 20μs ±20%

4.3 Configurações de teste
Os testes de surto são normalmente realizados de duas maneiras:

• Teste de modo comum (fase-terra): O surto é aplicado entre a linha de fase (L) ou linha neutra (N) e o terra (PE), simulando surtos induzidos por raios que se propagam através de redes de aterramento.
• Teste de modo diferencial (fase a fase): O surto é aplicado entre a linha de fase (L) e a linha neutra (N), simulando sobretensões transitórias dentro da rede elétrica.

4.4 Aplicação de Surtos
O LISUN SG61000-5 O testador de surtos aplica surtos por meio de sua Rede de Acoplamento/Desacoplamento (CDN) integrada para garantir a conformidade com as condições de teste padrão. Os surtos podem ser aplicados com polaridade positiva, negativa ou alternada para uma avaliação abrangente.

5. Análise dos resultados do teste
Os resultados dos testes podem ser categorizados da seguinte forma:

• Classe A: O dispositivo opera normalmente após o teste sem degradação.
• Classe B: O dispositivo pode sofrer interrupções funcionais temporárias, mas se recupera sem intervenção do usuário.
• Classe C: O dispositivo requer intervenção manual para retomar a operação normal.
• Classe D: O dispositivo fica permanentemente danificado e não consegue se recuperar.

6. Conclusão e Aplicações
O LISUN SG61000-5 O gerador de surtos é totalmente compatível com Norma IEC 61000-4-5, tornando-o uma ferramenta ideal para sistemas de energia, redes de comunicação, eletrônica automotiva e eletrodomésticos. Sua precisão e automação o tornam altamente valioso para laboratórios de EMC e fabricantes de produtos eletrônicos.

À medida que os dispositivos eletrônicos se tornam mais complexos, a tecnologia de teste de surtos continuará evoluindo para atender a requisitos de EMC mais rigorosos. LISUN e outros fabricantes continuarão aprimorando as soluções de teste para garantir a segurança e a confiabilidade em produtos eletrônicos.
