22 de Janeiro, 2025 76 Visualizações Autor: Cherry Shen

Compreendendo as aplicações e características do gerador de surtos de impulso em testes de surtos de raios

Sumário
Gerador de impulsosdesempenham um papel crítico na garantia da segurança e confiabilidade dos sistemas eletrônicos e elétricos. Este artigo explora a LISUN SG61000-5 Surge Generator, detalhando suas aplicações, recursos e especificações. Além disso, ele fornece insights sobre procedimentos de teste de surtos de raios, incluindo sua importância em conformidade com padrões internacionais como IEC 61000-4-5. Tabelas e dados são incluídos para demonstrar seu desempenho e versatilidade.

Introdução
Com a crescente dependência de sistemas eletrônicos, proteger dispositivos contra surtos transitórios causados ​​por raios ou operações de comutação tornou-se primordial. O gerador de surtos de impulso, uma pedra angular nos testes de imunidade a surtos, simula essas condições transitórias. LISUN SG61000-5 O Surge Generator, projetado especificamente para testes de EMC e EMI, garante que os produtos atendam aos rigorosos padrões internacionais de segurança.

Este artigo se concentra em compreender os princípios por trás dos testes de surto, o papel do LISUN SG61000-5, e suas aplicações no mundo real em setores como telecomunicações, automotivo e eletrônicos de consumo.

Visão geral do gerador de impulsos
Um gerador de surtos de impulso é um dispositivo de teste que cria pulsos de alta tensão e alta corrente para simular os efeitos de surtos induzidos por raios. Esses pulsos são essenciais para testar a robustez de sistemas elétricos sob condições extremas. Os principais parâmetros de um gerador de surtos de impulso incluem:

• Características da forma de onda: Definidas pelo tempo de subida e duração do pulso, normalmente formas de onda de tensão de 1.2/50 µs e corrente de 8/20 µs para simulação de raios.
• Faixa de tensão: A tensão de pico pode atingir dezenas de quilovolts.
• Capacidade de corrente: determina a capacidade de simular surtos de alta energia.

A LISUN SG61000-5 é um gerador de surtos de última geração, que oferece geração precisa de formas de onda e conformidade com padrões internacionais.

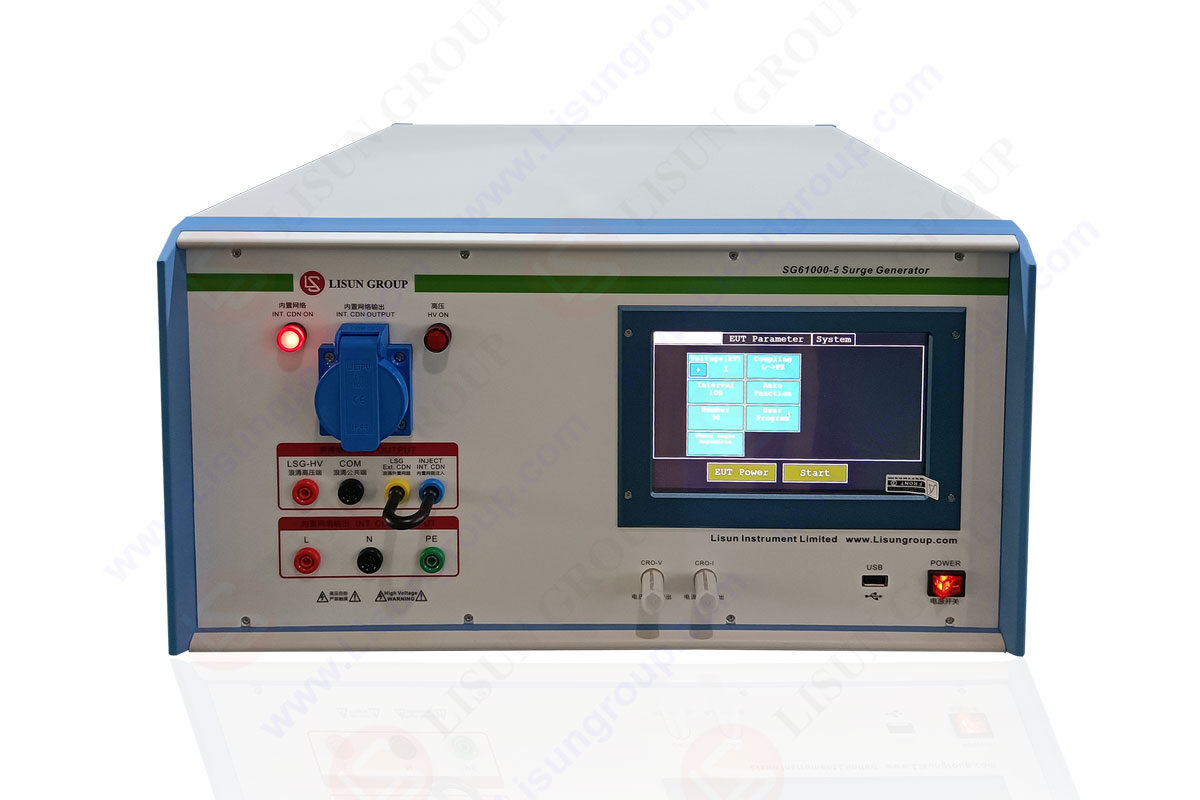

Características do LISUN SG61000-5 Gerador de sobretensão
A LISUN SG61000-5 O Surge Generator foi projetado para atender a IEC 61000-4-5, o padrão ouro para testes de imunidade a surtos. Seus recursos incluem:

Característica Detalhes
Capacidade de forma de onda 1.2/50 µs (forma de onda de tensão) e 8/20 µs (forma de onda de corrente).
Alcance de voltagem Ajustável de 0.1 kV a 10 kV, adequado para vários tipos de equipamentos.
Capacidade de corrente Até 5 kA, simulando transientes de alta energia de forma eficaz.
Modos de Teste Suporta aplicações de surtos de linha para linha e de linha para terra.
Interface de Usuário Tela sensível ao toque intuitiva com configurações programáveis ​​para facilitar a operação.
Características de segurança Proteções integradas para evitar sobrecarga acidental ou ferimentos ao operador.

Esses recursos tornam SG61000-5 versátil para testar eletrônicos de consumo, sistemas de controle industrial e equipamentos de telecomunicações.

Testadores de surto

Gerador de sobretensão

Aplicações de geradores de surtos de impulso
Geradores de surtos de impulso como o LISUN SG61000-5 são empregados em vários campos para garantir a conformidade com os padrões internacionais e a confiabilidade do produto:

• Telecomunicações
Geradores de surtos são usados ​​para testar a capacidade dos equipamentos de telecomunicações de resistir a raios em linhas de comunicação.

• Eletrônicos de consumo
Dispositivos como televisores, computadores e eletrodomésticos são testados para garantir a segurança operacional em condições de surtos.

• Indústria Automotiva
Componentes eletrônicos em veículos, incluindo ECUs e sensores, precisam suportar surtos causados ​​por raios ou troca de motor.

• Sistemas de energia
Proteger transformadores, disjuntores e relés contra picos de tensão transitórios é essencial para manter a confiabilidade da rede.

Especificações técnicas de LISUN SG61000-5
Abaixo estão as principais especificações do LISUN SG61000-5:

Parâmetro Especificação
Voltagem de saída 0.1 kV a 10 kV
Saída atual Até 5 kA
Waveform 1.2/50 µs (tensão) e 8/20 µs (corrente)
Polaridade Positivo e negativo
Faixa de impedância 2 Ω a 42 Ω
Modos de Teste Linha a linha, linha a terra
Interface Conectividade com tela sensível ao toque e PC

Essas especificações garantem a compatibilidade com uma ampla gama de requisitos de teste, tornando o LISUN SG61000-5 uma escolha preferida para laboratórios e linhas de produção.

Procedimento de teste de surto

O teste de surto envolve a aplicação de uma série de pulsos de alta voltagem ao dispositivo em teste (DUT) para avaliar sua imunidade. Abaixo está um procedimento geral:

Configuração de configuração

Conecte o DUT ao LISUN SG61000-5 Gerador de surto.
Escolha o modo linha a linha ou linha a terra.

Selecione Parâmetros de Teste

Ajuste a voltagem, a corrente e a polaridade.
Defina o número de pulsos e o intervalo de tempo.

Execute o teste

Monitore o DUT em busca de falhas funcionais ou estruturais.

Avalie os resultados

Analise o desempenho e identifique áreas de melhoria.

Vantagens de LISUN SG61000-5

Alta precisão: gera formas de onda consistentes para testes precisos.
Versatilidade: Adequado para uma ampla gama de aplicações, desde eletrônicos de consumo até sistemas industriais.
Fácil de usar: a interface intuitiva simplifica os procedimentos de teste, reduzindo erros do operador.
Conformidade: Totalmente compatível com IEC 61000-4-5, garantindo aceitação global dos resultados dos testes.

Conclusão
A LISUN SG61000-5 gerador de surto de impulso é uma ferramenta indispensável para garantir a segurança e a conformidade do produto. Seus recursos avançados, juntamente com sua capacidade de simular condições de surto do mundo real, o tornam ideal para fabricantes de vários setores. À medida que a tecnologia avança, dispositivos como o SG61000-5 continuará a desempenhar um papel fundamental na proteção de sistemas elétricos e eletrônicos contra ameaças transitórias.

Referências
LISUN SG61000-5 Surge Generator – Página oficial do produto
Documentação das normas IEC 61000-4-5
