Simulador de Descarga Eletrostática (HBM/MM): Um Equipamento Essencial para Testes de Suscetibilidade à ESD de Dispositivos Semicondutores

Sumário
No contexto do rápido desenvolvimento da indústria de semicondutores, o problema de danos a dispositivos semicondutores causados ​​por descargas eletrostáticas (ESD) tornou-se cada vez mais proeminente. O Modelo do Corpo Humano (MCH) e o Modelo da Máquina (MM) são as principais fontes de ameaças eletrostáticas enfrentadas por dispositivos semicondutores durante a produção, o transporte e o uso. Este artigo se concentra no LISUN ESD-883D Simulador de Descarga Eletrostática (HBM/MM), elaborando em detalhes seus princípios de projeto, conformidade com padrões nacionais e internacionais, características do equipamento, especificações e aplicações em testes de suscetibilidade à ESD de dispositivos semicondutores, como chips de LED, transistores e CIs. Por meio de uma análise abrangente desses equipamentos, este artigo demonstra seu importante papel na garantia da qualidade e confiabilidade de dispositivos semicondutores, fornecendo uma referência para trabalhos de teste relevantes na indústria de semicondutores.

1. Introdução
À medida que a tecnologia de semicondutores avança em direção à miniaturização e à alta integração, a sensibilidade dos dispositivos semicondutores à eletricidade estática aumentou significativamente. A descarga eletrostática (ESD), um fenômeno comum de interferência eletromagnética, pode causar degradação do desempenho, falhas funcionais ou até mesmo danos permanentes em dispositivos semicondutores, gerando enormes prejuízos econômicos para a indústria de semicondutores. De acordo com dados estatísticos relevantes, as falhas induzidas por ESD representam mais de 25% dos casos de falha de dispositivos semicondutores, tornando-se um fator-chave que afeta a confiabilidade desses dispositivos.

O Modelo do Corpo Humano (HBM) simula o processo de descarga eletrostática que ocorre quando um corpo humano carregado entra em contato com dispositivos semicondutores, enquanto o Modelo da Máquina (MM) simula a descarga eletrostática entre equipamentos de produção, máquinas automatizadas e outros dispositivos, e dispositivos semicondutores durante a operação. Se a energia eletrostática gerada por esses dois modelos de descarga exceder o limite de tolerância dos dispositivos semicondutores, causará sérios danos aos dispositivos. Portanto, os testes de suscetibilidade à ESD de dispositivos semicondutores baseados em HBM e MM tornaram-se uma etapa indispensável na produção, P&D e inspeção de qualidade de dispositivos semicondutores.

Como fabricante profissional de equipamentos de teste, LISUN GROUP desenvolveu e lançou o ESD-883D Simulador de Descarga Eletrostática (HBM/MM) em resposta às características e requisitos de teste de HBM e MM. Este equipamento pode simular com precisão os processos de descarga eletrostática de HBM e MM e realizar testes de suscetibilidade à ESD em dispositivos semicondutores, de acordo com as normas nacionais e internacionais relevantes. Ele fornece um método de teste confiável para o controle de qualidade de dispositivos semicondutores e tem sido amplamente utilizado na indústria de semicondutores.

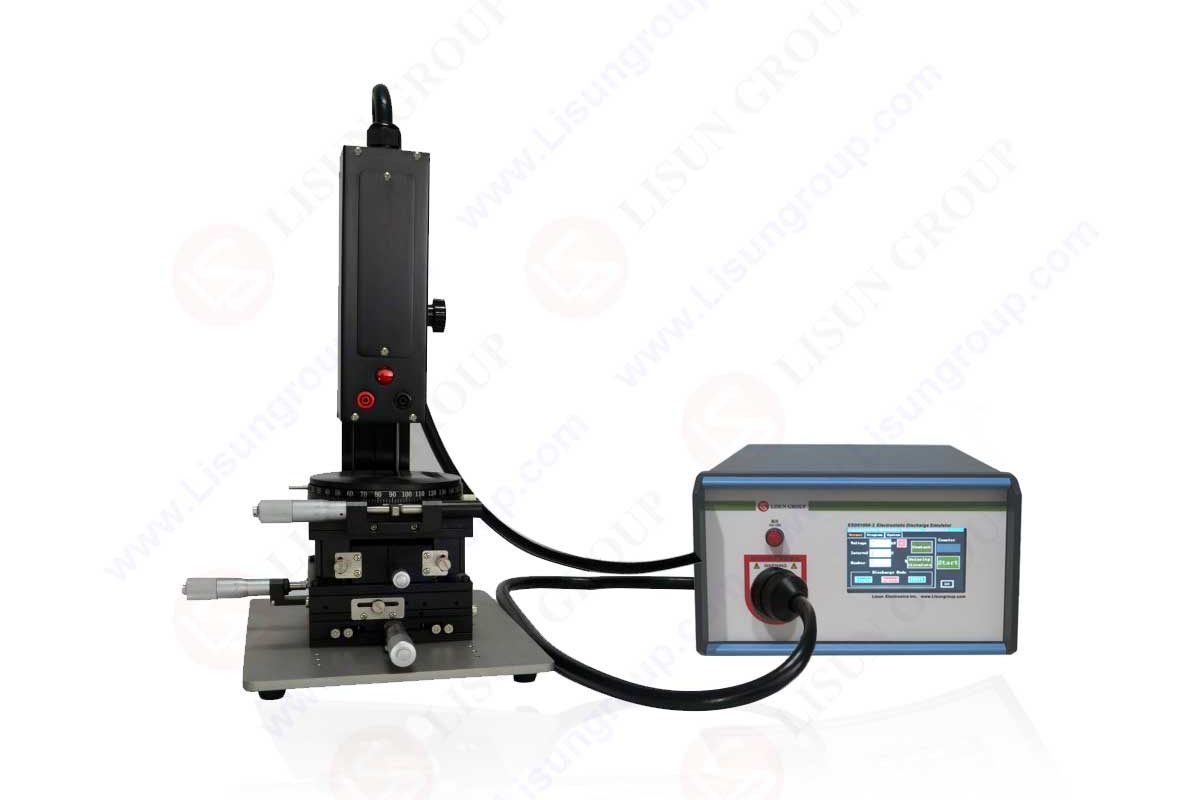

ESD-883D

2. Princípios dos modelos de descarga HBM e MM e importância dos testes
2.1 Princípio do Modelo do Corpo Humano (MCH)
O Modelo do Corpo Humano (HBM) é estabelecido com base no processo físico em que um corpo humano acumula eletricidade estática devido ao atrito e outros fatores durante as atividades diárias, e a eletricidade estática é descarregada através do dispositivo semicondutor quando o corpo humano entra em contato com ele. No modelo HBM, o corpo humano pode ser considerado um circuito equivalente composto por um capacitor e um resistor. Geralmente, a capacitância equivalente do modelo HBM é de aproximadamente 100pF e a resistência equivalente é de cerca de 1500Ω. Esta configuração de parâmetros pode simular com relativa precisão a situação real de descarga eletrostática quando um corpo humano carregado entra em contato com um dispositivo semicondutor. Quando um corpo humano carregando carga estática entra em contato com um dispositivo semicondutor, a carga será rapidamente liberada através do dispositivo, formando uma grande corrente instantânea. Essa corrente gerará uma queda de tensão excessivamente alta dentro do dispositivo semicondutor, o que pode quebrar a camada isolante do dispositivo, danificar a junção PN e, eventualmente, levar à falha do dispositivo.

2.2 Princípio do Modelo de Máquina (MM)
O Modelo de Máquina (MM) simula principalmente o processo de descarga eletrostática que ocorre entre equipamentos automatizados, braços robóticos, correias transportadoras e outras máquinas na linha de produção e dispositivos semicondutores após o maquinário acumular eletricidade estática devido ao atrito, indução e outros efeitos durante a operação. Comparado ao HBM, o MM possui uma capacitância equivalente maior (geralmente 200pF) e uma resistência equivalente menor (próxima a 0Ω). Isso torna a taxa de aumento de corrente do processo de descarga do MM mais rápida, a corrente de pico maior e a energia eletrostática liberada mais forte, resultando em danos mais significativos aos dispositivos semicondutores. No processo de produção automatizado de dispositivos semicondutores, acidentes de ESD causados ​​por MM frequentemente levam a danos em lotes de dispositivos. Portanto, testes de suscetibilidade a ESD baseados em MM são particularmente importantes.

2.3 Importância dos testes de suscetibilidade a ESD de HBM e MM
A realização de testes de suscetibilidade a descargas eletrostáticas (ESD) de HBM e MM em dispositivos semicondutores é de grande importância em vários aspectos. Do ponto de vista de P&D de dispositivos, os testes podem ajudar a compreender com precisão a tolerância dos dispositivos sob diferentes modelos de descarga eletrostática, fornecendo suporte de dados para o projeto da estrutura do dispositivo, seleção de materiais e otimização do processo, além de contribuir para o desenvolvimento de dispositivos semicondutores com melhores capacidades de proteção eletrostática. No processo de produção, os testes podem avaliar a qualidade dos dispositivos semicondutores produzidos, eliminar produtos que não atendem aos requisitos devido à alta sensibilidade eletrostática, garantir a estabilidade da qualidade dos dispositivos entregues e reduzir o risco de falha do dispositivo causada por eletricidade estática para empresas a jusante. Para empresas de aplicação a jusante, a realização de testes de suscetibilidade a descargas eletrostáticas em dispositivos semicondutores adquiridos pode verificar se os dispositivos atendem aos requisitos de uso de seus próprios produtos, garantir a confiabilidade dos produtos finais durante a produção e o uso e evitar falhas nos produtos finais causadas por falha de descargas eletrostáticas de dispositivos semicondutores.

3. Padrões cumpridos por LISUN ESD-883D Simulador de Descarga Eletrostática (HBM/MM)
Durante o processo de projeto e fabricação, o LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) segue rigorosamente uma série de padrões nacionais e internacionais, garantindo a precisão, confiabilidade e universalidade dos resultados de seus testes, e pode atender aos requisitos de testes de suscetibilidade à ESD de dispositivos semicondutores em diferentes países, regiões e indústrias.

As normas acima especificam detalhadamente as condições de teste, os procedimentos de teste, os requisitos de parâmetros e a determinação dos resultados dos testes de descarga eletrostática HBM e MM. LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) não apenas atende totalmente aos requisitos dessas normas, como também pode atender aos requisitos de tensão eletrostática mais rigorosos de cada norma, garantindo a capacidade de fornecer testes precisos e eficazes de suscetibilidade à ESD para dispositivos semicondutores em diversos cenários de testes rigorosos. Por exemplo, nas normas de teste HBM, algumas normas exigem uma tensão eletrostática máxima de 8 kV, e a faixa de tensão de saída deste equipamento no modo HBM é de 0.1 a 8 kV ± 5%, o que pode cobrir com precisão esse rigoroso requisito de tensão; nas normas de teste MM, a tensão eletrostática máxima exigida é de 800 V, e a faixa de tensão de saída do equipamento no modo MM (100 a 800 V ± 5%) também atende totalmente às necessidades de teste.

4. Recursos de LISUN ESD-883D Simulador de Descarga Eletrostática (HBM/MM)
O LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) considera totalmente a praticidade, estabilidade e segurança do trabalho de teste em seu projeto e tem muitos recursos excelentes, fornecendo suporte de equipamento de alta qualidade para testes de suscetibilidade à ESD de dispositivos semicondutores.

4.1 Interface de operação amigável ao usuário
O equipamento possui uma interface LCD colorida sensível ao toque, com design conciso e intuitivo, além de lógica de operação clara. Os testadores podem dominar rapidamente o método de operação do equipamento sem passar por treinamentos complexos. Através da tela sensível ao toque, os testadores podem definir facilmente parâmetros de teste, como tensão de saída, polaridade de descarga, número de descargas e intervalo de descarga; ao mesmo tempo, a tela exibe parâmetros-chave durante o processo de teste em tempo real, como a tensão de descarga atual, o número de descargas e o status de funcionamento do equipamento, o que facilita o monitoramento do processo de teste em tempo real e a detecção e o tratamento imediatos de problemas que ocorram durante o teste.

4.2 Desempenho de saída de alta precisão e estabilidade
A precisão da tensão de saída é um dos principais indicadores para medir o desempenho de um simulador de descarga eletrostática, o que afeta diretamente a precisão dos resultados dos testes. LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) adota tecnologia avançada de controle de tensão, com precisão de tensão de saída de ±5% tanto no modo HBM quanto no modo MM. Isso garante que o valor de tensão de cada descarga atenda com precisão aos requisitos do padrão de teste e evita erros nos resultados causados ​​por desvios de tensão. Além disso, o equipamento utiliza componentes eletrônicos de alta qualidade e um projeto de circuito interno estável, o que reduz efetivamente o impacto de fatores externos (como flutuações de tensão da rede elétrica, mudanças de temperatura ambiente, etc.) no desempenho de saída, garantindo a estabilidade da saída do equipamento durante testes contínuos de longo prazo e fornecendo uma forte garantia de confiabilidade do trabalho de teste.

4.3 Mecanismo de Proteção de Segurança Abrangente
A eletricidade de alta tensão está envolvida no processo de teste de descarga eletrostática, portanto, o desempenho de segurança do equipamento é crucial. Este equipamento é equipado com uma fonte de alimentação de alta tensão programável inteligente e possui funções de proteção contra sobretensão, sobrecorrente e curto-circuito de alta tensão. Quando o equipamento detecta que a saída de alta tensão excede o limite de segurança definido, a corrente de saída é muito alta ou ocorre uma falha de curto-circuito, ele corta imediatamente a saída de alta tensão automaticamente e emite um sinal de alarme ao mesmo tempo, evitando danos ao próprio equipamento, às amostras de teste e aos testadores devido à alta tensão anormal. Este mecanismo abrangente de proteção de segurança reduz significativamente os riscos de segurança durante o processo de teste e fornece uma garantia sólida para a segurança pessoal dos testadores e a operação normal do equipamento.

4.4 Função de autodiagnóstico inteligente
Para detectar prontamente potenciais riscos de falhas do equipamento e garantir que o equipamento esteja sempre em boas condições de funcionamento, o LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) possui uma função de autodiagnóstico. Ao iniciar o equipamento e durante o processo de teste, ele detecta automaticamente os principais componentes internos (como fonte de alimentação de alta tensão, circuito de controle, circuito de descarga, etc.). Caso seja detectado um componente anormal ou estado de funcionamento instável, o equipamento exibirá informações de falha na interface LCD, solicitando aos testadores que realizem a manutenção e o reparo em tempo hábil. Através da função de autodiagnóstico, o tempo de diagnóstico de falhas do equipamento pode ser efetivamente reduzido, a eficiência da manutenção do equipamento pode ser melhorada, a interrupção do trabalho de teste causada por falhas do equipamento pode ser reduzida e o andamento tranquilo do trabalho de teste pode ser garantido.

4.5 Vantagem de Alto Custo-Eficácia
Com a premissa de garantir o desempenho e a qualidade dos equipamentos, a LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) também apresenta um alto custo-benefício. Os principais componentes do equipamento são todos importados de alta qualidade, que apresentam as vantagens de alta precisão, alta confiabilidade e longa vida útil. Esses componentes podem reduzir efetivamente a taxa de falhas do equipamento e o custo de manutenção posterior. Ao mesmo tempo, LISUN GROUP Controla o custo de produção do equipamento, otimizando o processo produtivo e melhorando a eficiência, ao mesmo tempo em que fornece aos usuários produtos com excelente desempenho e preços acessíveis. Isso confere ao equipamento forte competitividade no mercado e pode atender às necessidades de testes de empresas de semicondutores de diferentes portes. Seja um pequeno laboratório de P&D ou uma empresa de produção em larga escala, testes de suscetibilidade eletrostática de alta qualidade podem ser realizados com este equipamento.

5. Especificações de LISUN ESD-883D Simulador de Descarga Eletrostática (HBM/MM)
As especificações são uma base importante para a compreensão do desempenho e do escopo de aplicação do equipamento. As especificações detalhadas do LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) é mostrado na tabela a seguir:

As especificações acima demonstram que o equipamento possui alta flexibilidade na configuração dos parâmetros de descarga. Ele pode ajustar parâmetros como tensão de saída, polaridade de descarga, número de descargas e intervalo de descarga de acordo com os requisitos de teste de diferentes dispositivos semicondutores e diferentes padrões, atendendo a diversos cenários de teste. Por exemplo, ao testar chips de LED com diferentes sensibilidades, os testadores podem selecionar uma tensão de saída apropriada no modo HBM de acordo com as especificações dos chips (para chips com baixa sensibilidade, uma tensão mais alta pode ser selecionada para teste; para chips com alta sensibilidade, uma tensão mais baixa pode ser selecionada) e definir o número e o intervalo de descargas correspondentes para avaliar completamente o desempenho de suscetibilidade à ESD dos chips.

Além disso, os parâmetros de capacitância de descarga e resistência à descarga do equipamento são projetados em estrita conformidade com os requisitos padrão de HBM e MM. A capacitância de descarga de 100pF±10% e a resistência à descarga de 1500Ω±10% no modo HBM, bem como a capacitância de descarga de 200pF±10% e a resistência à descarga de 0Ω±10% no modo MM, podem simular com precisão as características de descarga eletrostática dos dois modelos de descarga, garantindo que os resultados do teste tenham alta precisão e valor de referência. Ao mesmo tempo, a ampla entrada de energia do sistema (CA 100~240V) do equipamento permite que ele funcione normalmente nos ambientes de rede elétrica de diferentes países e regiões, aumentando a universalidade do equipamento; a faixa de temperatura de 15°C~35°C e a faixa de umidade de 10%~75% também atendem às condições ambientais da maioria dos laboratórios de teste de semicondutores, facilitando a instalação e o uso do equipamento.

Vale a pena notar que o LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) também possui boa expansibilidade. Ele pode compartilhar um host com o Simulador de Descarga Eletrostática Semicondutor ESD – CDM Charged Device Model (CDM) para formar um sistema de teste abrangente (modelo: ESD – 883D/ESD – CDM) que pode testar três modelos de descarga (HBM, MM e CDM) simultaneamente. Este projeto não apenas economiza o custo de aquisição do equipamento e o espaço ocupado pelo laboratório, como também proporciona aos usuários a conveniência de realizar testes de suscetibilidade eletrostática CDM no futuro, melhorando ainda mais a relação custo-benefício e o valor de uso do equipamento.

6. Aplicações de LISUN ESD-883D Simulador de descarga eletrostática (HBM/MM) em testes de dispositivos semicondutores
Com seu excelente desempenho e configuração flexível, o LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) tem sido amplamente utilizado em testes de suscetibilidade à ESD de vários dispositivos semicondutores, como chips de LED, transistores e CIs, fornecendo forte suporte para o controle de qualidade e melhoria da confiabilidade de dispositivos semicondutores.

6.1 Aplicação em testes de chips de LED
Como dispositivo central nas áreas de iluminação e exibição de semicondutores, o desempenho e a confiabilidade dos chips de LED afetam diretamente a qualidade dos produtos finais. Durante o processo de produção de chips de LED, desde a fabricação do wafer, o corte do chip até os testes de embalagem, eles podem enfrentar o risco de descarga eletrostática. LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) pode realizar testes de suscetibilidade a ESD HBM e MM em chips de LED de acordo com os padrões relevantes.

Durante o teste, o chip de LED é fixado em um dispositivo de teste especial. De acordo com o padrão de teste e as especificações do chip, uma tensão de saída apropriada (como 1 kV, 2 kV, 5 kV, 8 kV, etc.) e o número de descargas são definidos no modo HBM, e então o equipamento é iniciado para o teste de descarga. Após a conclusão do teste, os parâmetros fotoelétricos do chip de LED (como intensidade luminosa, fluxo luminoso, tensão direta, corrente de fuga reversa, etc.) são detectados para avaliar a mudança de desempenho do chip sob descarga eletrostática HBM. Se não houver mudança óbvia nos parâmetros fotoelétricos do chip, isso indica que ele pode suportar a descarga eletrostática HBM desse nível de tensão; se os parâmetros forem significativamente degradados ou o chip não puder emitir luz normalmente, isso indica que a suscetibilidade do chip à ESD HBM não atende aos requisitos.

Da mesma forma, no modo MM, diferentes tensões de saída, como 100 V, 300 V, 500 V e 800 V, são definidas de acordo com os requisitos de teste para realizar testes de descarga eletrostática no chip de LED e detectar o desempenho do mesmo. Por meio desse método de teste, chips de LED com alta sensibilidade eletrostática podem ser efetivamente filtrados, evitando que produtos não qualificados fluam para o enlace de embalagem a jusante, garantindo assim a confiabilidade e a vida útil de produtos finais, como lâmpadas de LED e telas de exibição.

6.2 Aplicação em Testes de Transistores
Como componentes básicos de comutação e amplificação em circuitos eletrônicos, os transistores são amplamente utilizados em computadores, equipamentos de comunicação, eletrônicos de consumo e outros setores. A estrutura dos transistores é precisa, e peças-chave, como as junções PN, são extremamente sensíveis a descargas eletrostáticas. Uma vez submetidos a choques eletrostáticos, podem ocorrer falhas como ruptura da junção PN e circuito aberto na base, fazendo com que os transistores percam suas funções normais. Portanto, é crucial realizar testes de suscetibilidade a descargas eletrostáticas HBM e MM em transistores.

Quando se utiliza o LISUN ESD-883D Simulador de Descarga Eletrostática (HBM/MM) para testar transistores. Os pinos de teste apropriados (como base, emissor e coletor) devem ser selecionados para descarga de acordo com o tipo de transistor (como NPN, PNP, MOSFET, etc.) e o padrão de teste. Por exemplo, ao testar um transistor NPN no modo HBM, o eletrodo de descarga geralmente é conectado à base do transistor, o emissor e o coletor são aterrados e, em seguida, a tensão de saída correspondente e o número de descargas são definidos para teste. Após a conclusão do teste, um testador de características do transistor é usado para detectar os parâmetros do transistor, como ganho de corrente (β), tensão de ruptura reversa (BVCEO, BVCBO, etc.) e corrente de fuga (ICBO, IEBO, etc.), para avaliar o desempenho do transistor após a descarga eletrostática.

Transistores de efeito de campo, como os MOSFETs, devido à sua camada de óxido de porta muito fina, são mais sensíveis à eletricidade estática. Portanto, deve-se ter mais cuidado na seleção da tensão de teste e do método de descarga durante os testes. O controle de tensão de alta precisão e o desempenho de descarga estável do LISUN O ESD – 883D pode garantir o controle preciso da energia de descarga durante o teste, evitar danos adicionais ao MOSFET causados ​​por operações de teste inadequadas e avaliar com precisão seu desempenho de suscetibilidade à ESD. Ao conduzir testes abrangentes de suscetibilidade à ESD HBM e MM em transistores, a estabilidade da qualidade dos produtos transistorizados pode ser melhorada e a falha de equipamentos eletrônicos causada por descargas eletrostáticas pode ser reduzida.

6.3 Aplicação em Testes de CI
Circuitos integrados (CIs) são os principais produtos da indústria de semicondutores, com características de alta integração, funções complexas e estrutura interna precisa. Eles contêm um grande número de componentes, como transistores, resistores e capacitores. Se algum componente for danificado por descarga eletrostática, todo o chip CI pode deixar de funcionar. Portanto, o teste de suscetibilidade à descarga eletrostática de chips CIs é um elo fundamental na inspeção de qualidade.

O LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) pode conduzir testes de suscetibilidade a ESD HBM e MM em vários chips de CI (como microprocessadores, memórias, sensores, CIs de gerenciamento de energia, etc.) de acordo com padrões como AEC – Q100 – 002, AEC – Q100 – 003 e MIL – STD – 883 Método 3015. Antes do teste, um plano de teste detalhado precisa ser formulado de acordo com a definição do pino do chip de CI e o padrão de teste, e os pinos (como pinos de alimentação, pinos de sinal, pinos de aterramento, etc.) que precisam ser submetidos ao teste de descarga e os níveis de tensão de descarga correspondentes são determinados.

Durante o teste, o chip IC é instalado em um soquete de teste que atende ao padrão, e uma sonda de descarga especial é usada para contatar os pinos especificados para descarga eletrostática de acordo com os parâmetros definidos. Após a conclusão do teste, um sistema de teste IC é usado para conduzir um teste abrangente em várias funções do chip IC, como teste de função lógica, teste de temporização e teste de parâmetros elétricos, para avaliar se o chip IC pode funcionar normalmente após uma descarga eletrostática. Para chips IC usados ​​no setor de eletrônica automotiva, devido ao seu ambiente de trabalho mais severo e aos requisitos mais elevados de suscetibilidade a ESD, eles geralmente precisam passar por testes HBM e MM mais rigorosos, de acordo com a norma AEC-Q100. LISUN O ESD – 883D pode atender a esses requisitos de testes de alto padrão e fornecer forte suporte para a garantia de qualidade de chips IC eletrônicos automotivos.

Por meio de suas aplicações no teste de dispositivos semicondutores, como chips de LED, transistores e CIs, o LISUN ESD-883D O Simulador de Descarga Eletrostática (HBM/MM) ajuda empresas de semicondutores a identificar efetivamente os problemas de sensibilidade eletrostática dos dispositivos, otimizar o design do produto e os processos de produção, melhorar as capacidades de proteção eletrostática dos produtos, reduzir o risco de falha dos produtos em aplicações de mercado e promover o desenvolvimento de alta qualidade da indústria de semicondutores.

7. Conclusões e Perspectivas
Conclusões 7.1
Como um equipamento de teste especialmente projetado para o Modelo de Corpo Humano (HBM) e Modelo de Máquina (MM), o LISUN ESD-883D Simulador de Descarga Eletrostática (HBM/MM) demonstrou excelente desempenho na área de testes de suscetibilidade a ESD em dispositivos semicondutores. Este equipamento atende rigorosamente a diversas normas nacionais e internacionais, atende aos mais rigorosos requisitos de tensão eletrostática em diferentes normas e garante a precisão e a universalidade dos resultados dos testes. Sua interface de operação amigável, desempenho de saída estável e de alta precisão, mecanismo de proteção de segurança abrangente, função de autodiagnóstico inteligente e alto custo-benefício o tornam a escolha ideal para empresas de semicondutores, instituições de P&D e laboratórios de teste realizarem testes de suscetibilidade a ESD.

Em aplicações práticas, este equipamento pode conduzir com eficácia testes de suscetibilidade a ESD HBM e MM em diversos dispositivos semicondutores, como chips de LED, transistores e CIs. Ele auxilia empresas relevantes a selecionar produtos não qualificados, otimizar o design de produtos e os processos de produção, melhorar significativamente a qualidade e a confiabilidade de dispositivos semicondutores, reduzir perdas econômicas causadas por descargas eletrostáticas e é de grande importância para promover o desenvolvimento saudável da indústria de semicondutores.
