Sumário
Este artigo investiga a importância, os métodos e os equipamentos utilizados na condução testes de inflamabilidade para cabos elétricos. O foco está no LISUN RSB-WC Testador de Chamas para Cabos de Fios, que atende a normas nacionais e internacionais, como IEC 60227-1:2024 (GB/T 5023.1-2008), IEC 60332-1-1:2004 (GB/T 18380.11-2022), entre outras. Ao avaliar as características de combustão de fios ou cabos isolados individualmente, esses testes garantem a segurança e a confiabilidade dos sistemas elétricos. O artigo detalha os procedimentos de teste, as especificações do equipamento e a importância de testes precisos na prevenção de incêndios elétricos e na garantia da segurança pública.
1. Introdução
Cabos elétricos são componentes essenciais em diversas indústrias e na vida cotidiana, alimentando uma ampla gama de dispositivos elétricos. No entanto, os potenciais riscos de incêndio associados a cabos elétricos não podem ser ignorados. Os testes de inflamabilidade de cabos elétricos desempenham um papel crucial na avaliação de suas propriedades de resistência ao fogo, o que é vital para a prevenção de incêndios elétricos, a proteção de propriedades e a salvaguarda de vidas humanas. LISUN RSB-WC O testador de chamas para cabos de aço é um dispositivo altamente eficiente e confiável, projetado para conduzir esses testes com precisão, em conformidade com diversos padrões nacionais e internacionais.
Esta norma se concentra nos requisitos gerais para fios e cabos isolados para instalações fixas. O ensaio de inflamabilidade especificado nesta norma ajuda a determinar as características básicas de combustão de fios ou cabos isolados individualmente. Ela fornece diretrizes sobre a configuração do ensaio, preparação da amostra e critérios de avaliação, garantindo que os cabos atendam aos requisitos mínimos de segurança para uso normal em instalações elétricas fixas.
RSB-WC Verificador da chama do cabo de fio
As normas IEC 60332-1-1 e IEC 60332-1-2 fazem parte de uma série de normas relacionadas ao ensaio de propagação vertical de chamas em cabos isolados. A IEC 60332-1-1 aplica-se a cabos unipolares, enquanto a IEC 60332-1-2 aplica-se a cabos multipolares. Essas normas detalham os procedimentos de ensaio, como o comprimento da amostra do cabo, o tempo de aplicação da chama e a avaliação da distância de propagação da chama e do tempo de autoextinção. Elas são cruciais para avaliar o desempenho de resistência ao fogo de cabos em instalações verticais, comuns em edifícios e instalações industriais.
Esta norma abrange uma gama mais ampla de ensaios de inflamabilidade para cabos elétricos, integrando aspectos de diferentes métodos de ensaio. Ela fornece uma abordagem abrangente para avaliar as características de combustão dos cabos, levando em consideração fatores como propagação da chama, liberação de calor e geração de fumaça. A conformidade com esta norma garante que os cabos possam resistir a situações de incêndio até certo ponto, reduzindo o risco de propagação do fogo e de danos extensos.
Embora não se concentre exclusivamente na inflamabilidade de cabos, esta norma é relevante, pois estabelece requisitos de segurança para aparelhos elétricos domésticos e similares. Como os cabos elétricos são parte integrante desses aparelhos, os testes de inflamabilidade relacionados a esta norma garantem que os cabos utilizados nesses aparelhos atendam aos padrões de segurança, prevenindo potenciais riscos de incêndio durante o uso normal e em condições de falha.

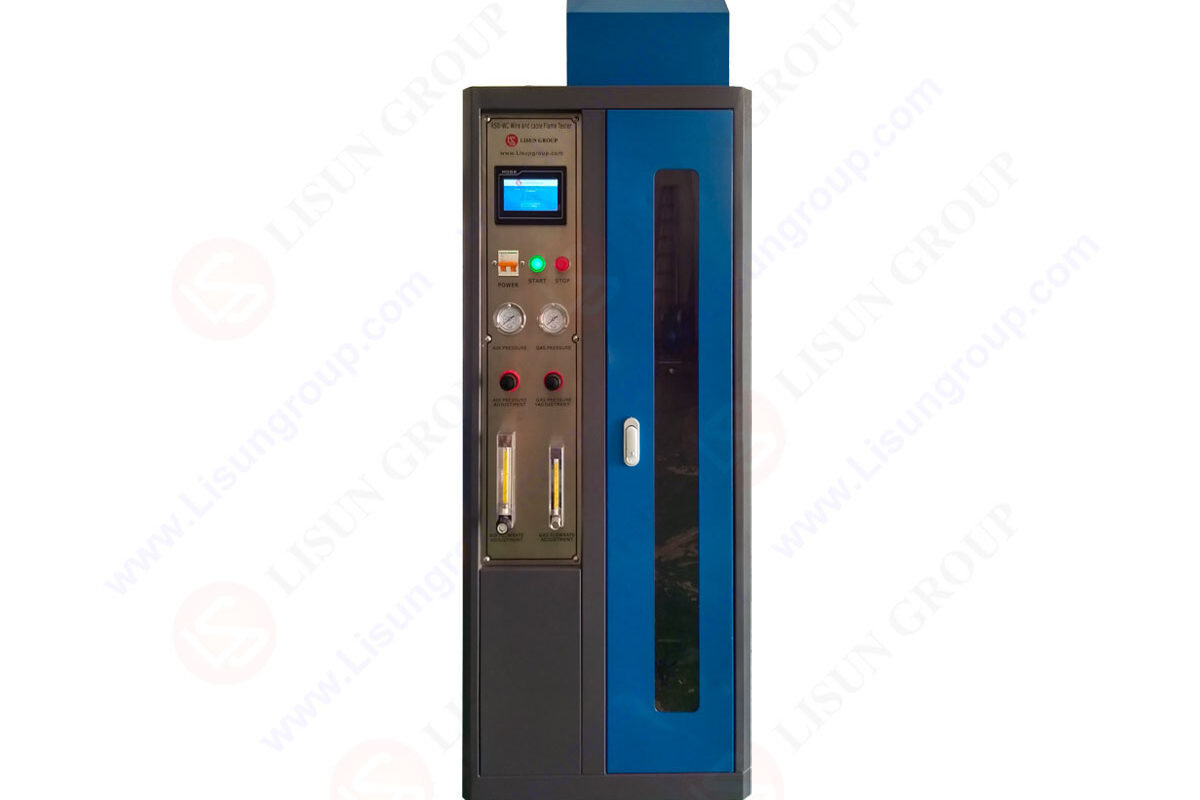

A LISUN RSB – O Testador de Chamas para Cabos de Fio WC é um dispositivo de última geração projetado para atender aos requisitos das normas mencionadas. É um instrumento altamente inteligente com visor digital de tempo, que permite o controle preciso da duração do teste. O controle automático dos procedimentos de teste simplifica o processo, tornando-o fácil de usar mesmo para operadores com experiência limitada.
| LISUN Modelo | RSB – WC | RSB – WC1 |
|---|---|---|
| Dimensões da sala de trabalho (LHD) | 300 *1200 *450mm | 1000 *1000 *1000mm |
| Observação | Atenda totalmente aos padrões da lista | Atende totalmente a norma IEC 60695 – 11 – 2 |
As dimensões da sala de trabalho do modelo RSB-WC são adequadas para testar amostras de cabos de tamanho padrão, proporcionando um ambiente controlado para o teste de combustão. As dimensões maiores do modelo RSB-WC1 podem ser úteis para testar conjuntos de cabos maiores ou mais complexos, garantindo que os resultados do teste sejam precisos e representativos.
3.3.1 Tela Metálica
Utiliza-se uma tela metálica com dimensões de (1200 ± 25) mm de altura, (300 ± 25) mm de largura e (450 ± 25) mm de profundidade. A tela possui a frente aberta e as partes superior e inferior fechadas. Esse design ajuda a conter a chama e a amostra de cabo em chamas, protegendo a área circundante do fogo e garantindo a consistência das condições de teste. Também permite ventilação adequada durante o teste, o que é importante para a avaliação precisa das características de combustão do cabo.
3.3.2 Fonte de ignição
A fonte de ignição do Testador de Chamas para Cabos de Fios WC RSB está em conformidade com a norma IEC 60695-11-2. Utiliza propano de grau técnico com pureza superior a 95% como combustível. O queimador foi projetado para produzir uma chama estável e reprodutível, essencial para a realização de testes de inflamabilidade precisos. O método de confirmação da chama de teste, conforme a norma IEC 60695-11-2, garante que a chama utilizada no teste atenda às especificações exigidas em termos de temperatura, intensidade e formato.
3.3.3 Câmara
A tela metálica e a fonte de ignição são mantidas em uma câmara adequada. Durante o teste, a câmara deve estar praticamente livre de correntes de ar para garantir condições de teste consistentes. Ela também possui instalações para descarte de gases nocivos resultantes da queima do cabo, protegendo o meio ambiente e o operador. A temperatura da câmara é mantida a (23 ± 10) °C. Se uma capela de exaustão padrão for utilizada como área de teste sem correntes de ar, práticas operacionais seguras específicas devem ser seguidas, como desligar o exaustor, vedar a saída e garantir a proteção do operador.
• Gás: O teste requer gás propano de alta pureza, que deve ser preparado pelo usuário. O uso de propano de alta pureza garante uma chama limpa e consistente, minimizando o impacto de impurezas nos resultados do teste.
• Comprimento do fio/cabo testado: O comprimento do fio ou cabo testado é de 600 ± 25 mm. Este comprimento padrão é especificado para garantir que os resultados do teste sejam comparáveis entre diferentes amostras e laboratórios.
• Diâmetro externo do fio testado: O diâmetro do condutor deve ser maior que 0.8 mm ou a área da seção transversal deve ser maior que 0.5 mm². Cabos nessa faixa de tamanho são comumente usados em diversas aplicações elétricas, e testá-los é crucial para garantir a segurança dessas aplicações.
• Tempo de Queima da Chama: A chama deve queimar a amostra continuamente, e o tempo de queima da chama T pode ser ajustado na faixa de 0.1 a 999.9 segundos. Essa ampla faixa de tempo de queima ajustável permite testar diferentes tipos de cabos com diferentes propriedades de resistência ao fogo, desde aqueles com alta resistência a chamas de curta duração até aqueles que podem exigir exposição mais longa para avaliar seu desempenho.
• Faixa de vazão de gás e ar: A faixa de vazão de gás é de 0.1 a 1 L/min, e a de ar, de 3 a 30 L/min. Um medidor de vazão de gás digital de alta precisão opcional está disponível por um custo adicional, o que pode proporcionar um controle mais preciso sobre as vazões de gás e ar. O controle preciso dessas vazões é essencial para manter uma chama estável e condições de teste consistentes.
• Potência Padrão do Queimador de Combustão: A potência padrão do queimador de combustão é de 1 kW. Este nível de potência foi projetado para fornecer uma fonte de calor consistente para a amostra do cabo durante o teste, garantindo que o processo de combustão seja repetível e os resultados do teste sejam confiáveis.
• Compressor de ar: O usuário precisa preparar um compressor de ar para fornecer o fluxo de ar necessário para o teste. O compressor de ar deve ser capaz de fornecer um fluxo de ar estável dentro da faixa especificada para suportar o processo de combustão e manter a estabilidade da chama.
Antes do teste, a amostra do cabo precisa ser preparada de acordo com as normas aplicáveis. Isso pode envolver o corte do cabo no comprimento especificado de 600 ± 25 mm, a remoção de quaisquer bainhas externas ou camadas de isolamento que não sejam relevantes para o teste e a garantia de que o condutor esteja em boas condições. A amostra deve estar livre de quaisquer defeitos ou danos que possam afetar os resultados do teste.
A LISUN RSB – O testador de chamas para cabos de WC deve ser instalado em uma área bem ventilada, seguindo as instruções do fabricante. A tela metálica deve ser colocada dentro da câmara e a fonte de ignição deve ser instalada na posição correta. As linhas de suprimento de gás e ar devem ser conectadas corretamente e as vazões devem ser ajustadas aos valores necessários. Se for utilizada uma capela de exaustão, as práticas operacionais seguras mencionadas anteriormente devem ser seguidas.
A amostra do cabo é então montada na tela metálica em posição vertical. A fonte de ignição é acesa e a chama é aplicada na parte inferior da amostra do cabo durante o tempo de queima especificado. Durante o teste, o operador deve observar o comportamento de combustão do cabo, como a propagação da chama, a geração de fumaça e o tempo de autoextinção. Qualquer comportamento anormal, como excesso de fumaça ou propagação rápida da chama, deve ser observado.
Após o teste, os dados coletados durante o teste, como distância de propagação da chama, tempo de autoextinção e densidade da fumaça, são analisados. Os resultados são comparados com os requisitos das normas pertinentes. Se a amostra do cabo atender a todos os critérios especificados nas normas, considera-se que passou no teste de inflamabilidade. Caso contrário, o cabo pode precisar ser reprojetado ou aprimorado para aprimorar suas propriedades de resistência ao fogo.
A principal importância dos testes de inflamabilidade para cabos elétricos é garantir a segurança contra incêndio. Incêndios elétricos podem causar danos significativos à propriedade e colocar vidas humanas em risco. Ao testar a inflamabilidade de cabos elétricos, os fabricantes podem identificar cabos com maior probabilidade de inflamar e propagar o fogo. Isso permite a seleção de cabos com melhores propriedades de resistência ao fogo em instalações elétricas, reduzindo o risco de incêndios elétricos.
Atender aos padrões e requisitos de conformidade da indústria é essencial para fabricantes e fornecedores de cabos elétricos. Os testes de inflamabilidade são essenciais para garantir que os cabos atendam a esses padrões. Cabos que não atendem aos padrões de inflamabilidade exigidos podem não ser autorizados a serem utilizados em determinadas aplicações, como em edifícios, transportes e instalações industriais. A conformidade com esses padrões também ajuda a construir confiança entre clientes e autoridades reguladoras.
Os testes de inflamabilidade são um indicador importante da qualidade geral e da confiabilidade dos cabos elétricos. Cabos aprovados nesses testes têm maior probabilidade de apresentar bom desempenho em condições normais e anormais de operação. Isso significa que são menos propensos a falhas devido a problemas relacionados a incêndios, proporcionando um fornecimento de energia mais confiável para dispositivos elétricos.
Um dos desafios na realização de testes de inflamabilidade para cabos elétricos é a complexidade das normas de teste. Com múltiplas normas internacionais e nacionais, pode ser difícil para fabricantes e laboratórios de teste garantir a conformidade total. Além disso, o custo dos testes, incluindo o custo de equipamento, gás e pessoal, pode representar um ônus significativo para algumas empresas. Outro desafio é o desenvolvimento contínuo de novos materiais e projetos de cabos, o que pode exigir o desenvolvimento de novos métodos de teste ou a modificação dos existentes.
O futuro de testes de inflamabilidade para cabos elétricos É provável que envolva o desenvolvimento de tecnologias de teste mais avançadas. Isso pode incluir o uso de métodos de teste não destrutivos, como a termografia infravermelha, para avaliar as propriedades de resistência ao fogo dos cabos sem danificar as amostras. Há também uma tendência para sistemas de teste mais automatizados, o que pode reduzir o erro humano e aumentar a eficiência do processo de teste. Além disso, com o foco crescente na proteção ambiental, pode haver um desenvolvimento de métodos e materiais de teste mais ecológicos.
7. Conclusão
Os testes de inflamabilidade de cabos elétricos são de extrema importância para garantir a segurança e a confiabilidade dos sistemas elétricos. LISUN O RSB – Testador de Chamas para Cabos de Fio WC oferece uma solução confiável e eficiente para a realização desses testes em conformidade com diversas normas nacionais e internacionais. Ao compreender os procedimentos de teste, as especificações do equipamento e a importância desses testes, fabricantes, laboratórios de teste e usuários finais podem tomar decisões informadas para aprimorar a segurança contra incêndio e a qualidade do produto. À medida que o setor continua a evoluir, enfrentar os desafios e acompanhar as tendências futuras em testes de inflamabilidade será crucial para o desenvolvimento e aprimoramento contínuos da tecnologia de cabos elétricos.
