Abstrato:

Com a constante atualização da Diretiva RoHS da UE e as crescentes exigências de conformidade ambiental para produtos eletrônicos e elétricos em todo o mundo, a análise rápida e precisa de substâncias perigosas tornou-se crucial para o desenvolvimento industrial. O espectrômetro de fluorescência de raios X por dispersão de energia da série EDX-2, desenvolvido por LISUN baseia-se na análise do comprimento de onda e da intensidade dos raios X característicos emitidos pelas amostras, permitindo uma triagem eficiente em Testes de laboratório RoHSEste artigo também pode ser estendido a aplicações como análise de ligas e medição da espessura de revestimentos. O princípio de teste da série de instrumentos é exposto sistematicamente, analisando suas vantagens técnicas, características dos parâmetros e valor prático de aplicação em testes de laboratório RoHS, além de fornecer referências técnicas para testes de conformidade ambiental na indústria eletrônica e elétrica, combinadas com parâmetros específicos do modelo e limites da diretiva RoHS.

Introdução

Os testes laboratoriais RoHS são um procedimento de conformidade essencial para produtos eletrônicos e elétricos que entram na UE e em muitos mercados globais. Seu principal objetivo é restringir com precisão o conteúdo de seis elementos perigosos, incluindo chumbo, mercúrio e cádmio, nos produtos. A Diretiva RoHS da UE foi oficialmente implementada em 2006, e a RoHS 2.0 (2011/65/UE) expandiu ainda mais seu escopo para incluir dispositivos médicos e equipamentos de monitoramento, exigindo que os fabricantes mantenham as declarações de conformidade e os documentos técnicos por pelo menos dez anos. Isso elevou os requisitos para a eficiência, precisão e adaptabilidade dos equipamentos usados ​​nos testes laboratoriais RoHS.

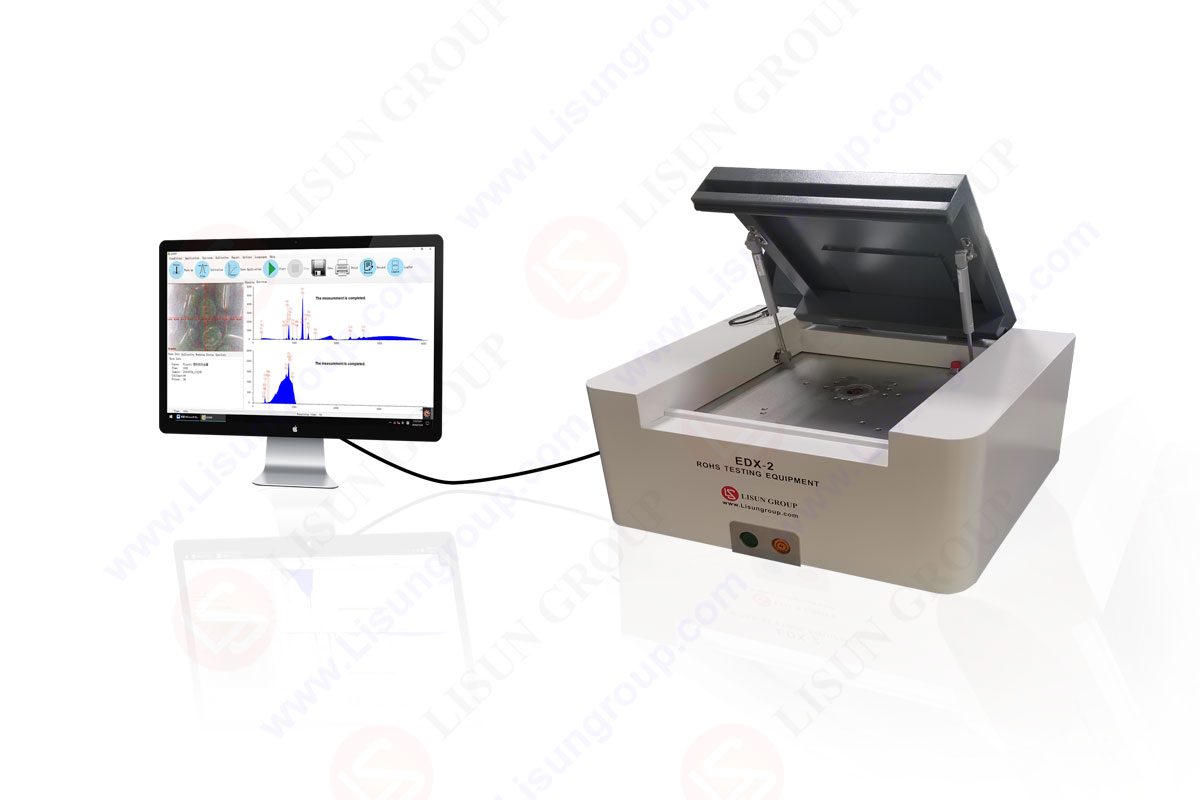

EDX-2_Equipamento de teste Rohs

A espectrometria de fluorescência de raios X por dispersão de energia (XRF) é recomendada como um método de triagem rápida para elementos perigosos RoHS em Métodos de teste para substâncias tóxicas e perigosas em produtos de informação eletrônicos (SJ/T 11365-2006) devido às suas vantagens, como a ausência de pré-tratamento da amostra, testes não destrutivos e alta velocidade de detecção. Como dispositivo de aplicação principal deste método, o LISUN O espectrômetro de fluorescência de raios X por dispersão de energia da série EDX-2 realiza a detecção de elementos em uma ampla faixa de concentração, de 2 ppm a 99.99%, com base na tecnologia de análise de raios X característica, atendendo plenamente às demandas da indústria para testes laboratoriais RoHS e tornando-se um equipamento de teste essencial na fabricação eletrônica, produção de componentes e outras áreas.

Princípio fundamental de teste do espectrômetro da série EDX-2

A função de teste laboratorial RoHS do espectrômetro de fluorescência de raios X por dispersão de energia da série EDX-2 baseia-se na análise do comprimento de onda e da intensidade dos raios X característicos dos elementos. Sua lógica de teste consiste em três processos: excitação por raios X, emissão de raios característicos e análise do sinal, permitindo a detecção qualitativa e quantitativa de elementos perigosos em amostras.

O instrumento emite raios X de alta energia em direção à amostra através de uma fonte de raios X. Quando os raios X interagem com os átomos da amostra, os elétrons das camadas internas dos átomos são excitados e saltam, e os elétrons das camadas externas preenchem as lacunas internas, liberando raios X característicos com energia específica. Elementos diferentes possuem estruturas atômicas, cargas nucleares e arranjos de camadas eletrônicas fundamentalmente diferentes, de modo que os comprimentos de onda dos raios X característicos emitidos por eles são únicos. Isso constitui a base da detecção qualitativa: ao analisar o comprimento de onda dos raios X característicos emitidos pela amostra, o instrumento identifica com precisão os elementos contidos na amostra, incluindo chumbo, mercúrio, cádmio, cromo, bromo e outros elementos-alvo exigidos em testes laboratoriais RoHS.

Com base na detecção qualitativa, o instrumento realiza a detecção quantitativa comparando a intensidade das linhas espectrais de diferentes elementos. A intensidade dos raios X característicos de um elemento está positivamente correlacionada com seu teor na amostra. O sistema de calibração integrado ao instrumento, combinado com dados de calibração de amostras padrão da UE, converte o sinal de intensidade dos raios X característicos em valores específicos de teor do elemento, possibilitando, finalmente, a determinação precisa do teor de elementos perigosos em testes laboratoriais RoHS. Sua faixa de análise de teor pode atingir de 2 ppm a 99.99%, abrangendo integralmente os limites exigidos pela Diretiva RoHS.

Este princípio de teste garante fundamentalmente a precisão dos testes laboratoriais RoHS. Além disso, como não são necessárias etapas de digestão, dissolução e outros pré-tratamento da amostra, o ciclo de teste é bastante reduzido, tornando-o adequado para triagem em lote na produção industrial.

Parâmetros-chave e adaptabilidade da série EDX-2 em testes de laboratório RoHS

O espectrômetro da série EDX-2 inclui vários modelos, como: EDX-2A, EDX-2AC, EDX-2AB, EDX-2ABC e EDX-2T. Todos os modelos estão equipados com funções padrão de teste de laboratório RoHS. Os diferentes modelos apresentam designs diferenciados em termos de eficiência de detecção, ambiente de teste e expansão de funções para atender às necessidades de teste de laboratório RoHS de diferentes empresas. Entre eles, o modelo básico. EDX-2A Foi desenvolvido especificamente para testes de laboratório RoHS e é o equipamento preferido para testes básicos de conformidade em empresas de eletrônicos. Os principais parâmetros e a adaptabilidade para testes de laboratório RoHS são mostrados na tabela abaixo.

Pelos parâmetros analisados, observa-se que a função de teste laboratorial RoHS do espectrômetro da série EDX-2 apresenta três características de adaptabilidade: ampla aplicabilidade de amostras, precisão de teste qualificada e eficiência de teste controlável. Ele pode testar diretamente amostras sólidas, líquidas e em pó, incluindo invólucros plásticos, componentes, pasta de solda, partículas plásticas e outros objetos comuns em produtos eletrônicos e elétricos, sem a necessidade de processamento adicional da amostra. A resolução de todos os modelos atende aos requisitos de detecção de elementos perigosos em testes laboratoriais RoHS. Os modelos equipados com detectores SDD podem distinguir com precisão linhas espectrais de elementos com comprimentos de onda adjacentes, reduzindo erros de detecção para elementos com limites baixos, como o cádmio. A velocidade de teste do modelo básico, de 200 segundos por amostra, atende à triagem convencional em lote, enquanto os modelos a vácuo, com 100 segundos por amostra, permitem testes rápidos para empresas de alta produção.

Além disso, todos os modelos são equipados com um tubo de raios X com tensão e corrente de 50 kV/600 μA, que podem ser configuradas automaticamente. O instrumento ajusta automaticamente os parâmetros de teste de acordo com o tipo de amostra, evitando erros de operação manual e garantindo ainda mais a estabilidade dos resultados dos testes de laboratório RoHS.

Vantagens técnicas da série EDX-2 em testes de laboratório RoHS

5.1 Atende com precisão aos requisitos de limite da Diretiva RoHS

A Diretiva RoHS estabelece limites rigorosos de conteúdo para seis elementos perigosos: o cádmio é limitado a 100 ppm e os demais elementos a 1000 ppm. A série EDX-2 possui uma faixa de detecção de 2 ppm a 99.99%, com um limite de detecção muito abaixo dos requisitos da RoHS. Ela pode identificar com precisão traços de elementos perigosos em amostras e evitar erros de avaliação de conformidade causados ​​por precisão insuficiente. O instrumento é equipado com amostras de referência de prata pura e amostras padrão da UE, com certificados de calibração da UE, de modo que os resultados dos testes podem comprovar diretamente a conformidade internacional com a RoHS e fornecer dados confiáveis ​​para a exportação do produto.

5.2 Operação fácil e alta visualização

O instrumento está equipado com uma câmera de alta definição e iluminação interna. Durante os testes de laboratório RoHS, os operadores podem visualizar a posição de teste em tempo real, evitando erros causados ​​pela colocação incorreta da amostra. Mesmo usuários sem experiência profissional podem operá-lo rapidamente. O software proprietário para testes de laboratório RoHS foi desenvolvido por [nome da empresa/empresa]. LISUN Suporta configuração automática de parâmetros, monitoramento em tempo real e geração automática de relatórios, reduzindo significativamente os custos de mão de obra e melhorando a padronização dos testes laboratoriais RoHS.

5.3 Alta segurança e estabilidade

Os testes de laboratório RoHS são frequentemente realizados em oficinas e laboratórios, portanto, a segurança e a estabilidade dos equipamentos são cruciais. A série EDX-2 apresenta proteção confiável contra sobrecorrente e curto-circuito para evitar interrupções devido a falhas nos equipamentos. Componentes principais importados garantem alta durabilidade, suportando testes de laboratório RoHS contínuos em lote a longo prazo e adaptando-se a cenários industriais de alta intensidade.

5.4 Os ensaios não destrutivos reduzem os custos

Ao contrário da espectrometria de absorção atômica, da cromatografia gasosa e de outros métodos destrutivos, a série EDX-2 utiliza testes não destrutivos. As amostras testadas podem ser reutilizadas na produção, eliminando o desperdício de material. A ausência de pré-tratamento químico economiza tempo e reagentes, reduzindo significativamente os custos por amostra em testes laboratoriais RoHS, especialmente para pequenas e médias empresas.

5.5 Funções expansíveis para uso multifuncional

Além dos testes laboratoriais RoHS essenciais, modelos como EDX-2AC, EDX-2AAs tecnologias BC e EDX-2T permitem a medição da espessura do revestimento e a análise de ligas, possibilitando a integração de "testes de laboratório RoHS + análise da composição do material". Por exemplo, durante o teste de conformidade RoHS de componentes eletrônicos, o instrumento pode analisar simultaneamente a espessura do revestimento e a composição da liga, obtendo múltiplos dados em um único teste e otimizando a utilização do equipamento.

Cenários de aplicação prática da série EDX-2 em testes de laboratório RoHS

A função de teste laboratorial RoHS da série EDX-2 é amplamente utilizada em toda a cadeia industrial da indústria eletrônica e elétrica, desde a produção de componentes e o processamento de matérias-primas plásticas até a montagem e a inspeção de exportação.

Na fabricação de componentes eletrônicos, EDX-2A É utilizado para testes laboratoriais RoHS em lote de resistores, capacitores, conectores e outros componentes. Os componentes são colocados diretamente na câmara de amostra e um único teste é concluído em 200 segundos. O instrumento determina automaticamente se o conteúdo do elemento excede os limites e gera resultados de Aprovado/Reprovado, eliminando rapidamente os produtos não conformes.

No processamento de matérias-primas plásticas, a série EDX-2 realiza testes laboratoriais RoHS diretamente em partículas e folhas de plástico, detectando com precisão retardantes de chama bromados (PBBs, PBDEs) para controlar a conformidade ambiental desde a origem.

Em testes de exportação de terceiros, o modelo multifuncional EDX-2T realiza testes laboratoriais RoHS precisos em condições de vácuo para amostras complexas, como invólucros de liga de magnésio-alumínio e materiais auxiliares eletrônicos. Combinado com a análise de ligas, ele verifica a composição do material e emite relatórios de testes laboratoriais RoHS que atendem aos requisitos da UE, ajudando as empresas a evitar barreiras comerciais devido à não conformidade.

Conclusão

O LISUN O espectrômetro de fluorescência de raios X por dispersão de energia da série EDX-2 realiza análises qualitativas e quantitativas em Testes de laboratório RoHS Baseado no comprimento de onda e na intensidade de raios X característicos, o sistema possui ampla faixa de detecção, adaptabilidade a múltiplas amostras e natureza não destrutiva, atendendo perfeitamente aos requisitos de conformidade RoHS da indústria eletrônica e elétrica. Modelos diferenciados oferecem soluções básicas com excelente custo-benefício para PMEs e soluções completas para grandes empresas e laboratórios.

Com regulamentações ambientais globais mais rigorosas, o escopo e os limites dos testes laboratoriais RoHS podem ser ainda mais restritos, exigindo maior precisão e recursos de análise multielementar. Futuras atualizações da série EDX-2 podem otimizar a tecnologia de detecção e os algoritmos de software para aprimorar a detecção de ftalatos e outras substâncias restritas na RoHS 2.0, além de integrar a tecnologia IoT para armazenamento e compartilhamento de dados na nuvem, visando o controle de qualidade digital.

Como equipamento essencial para testes laboratoriais RoHS, a série EDX-2 não só oferece suporte técnico confiável para a conformidade ambiental, como também promove a popularização da tecnologia XRF em testes industriais, contribuindo significativamente para o desenvolvimento sustentável da indústria eletrônica e elétrica.
