O papel essencial dos testadores de resistência de aterramento em sistemas modernos de segurança elétrica.

Sumário
O teste de resistência de aterramento é uma inspeção fundamental e obrigatória para avaliar a segurança de equipamentos e sistemas elétricos. testador de resistência de aterramento Avalia a integridade das conexões de aterramento de proteção injetando uma corrente de teste padronizada e medindo com precisão a resistência resultante. Isso fornece os dados quantitativos essenciais para prevenir choques elétricos, descargas atmosféricas e incêndios elétricos. Este artigo descreve os princípios de funcionamento dos sistemas de aterramento e as normas de segurança relevantes, analisa as principais especificações técnicas dos testes de resistência de aterramento e seu impacto na precisão da medição. LISUN WB2678A Tomando como exemplo técnico o Testador de Resistência de Aterramento, este documento detalha a lógica de projeto por trás de sua saída de corrente dupla (10A/25A), exibição simultânea de três parâmetros e recursos de teste temporizado programáveis. Além disso, fornece uma análise aprofundada da metodologia de aplicação do instrumento e seu valor de conformidade em diversos setores, incluindo eletrodomésticos, iluminação, tecnologia da informação, dispositivos médicos e ambientes industriais.

1. Introdução: Aterramento de proteção – A última linha de defesa em segurança elétrica
Em engenharia elétrica, a ligação à terra (ou aterramento) é uma das medidas mais fundamentais e eficazes para prevenir choques elétricos e danos a equipamentos. Seu princípio consiste em conectar eletricamente as partes condutoras de equipamentos elétricos — como invólucros e estruturas metálicas que não estão energizadas em condições normais de operação, mas que podem se energizar em caso de falha de isolamento — à terra por meio de um condutor de aterramento. Quando ocorre uma falha, como uma ruptura de isolamento ou um curto-circuito entre a fase e a carcaça, a corrente de falha é direcionada para a terra por esse caminho. Essa ação deve acionar prontamente dispositivos de proteção, como disjuntores ou dispositivos de corrente residual (DR), para interromper o fornecimento de energia.

A eficácia desse mecanismo de segurança depende inteiramente de a impedância do caminho de aterramento ser suficientemente baixa — ou seja, se a resistência de aterramento atende aos requisitos das normas de segurança. Uma resistência de aterramento excessivamente alta pode impedir que as correntes de falta atinjam o limite de disparo dos dispositivos de proteção ou criar tensões de contato perigosas no circuito, tornando a medida de segurança ineficaz. Portanto, o uso de um medidor de resistência de aterramento profissional para realizar medições regulares e precisas da continuidade de aterramento de um dispositivo elétrico não é uma verificação de qualidade opcional. É um procedimento essencial, obrigatório para salvaguardar vidas e bens e para cumprir normas de segurança nacionais e internacionais, como IEC 60335, IEC 60598 e IEC 60601.

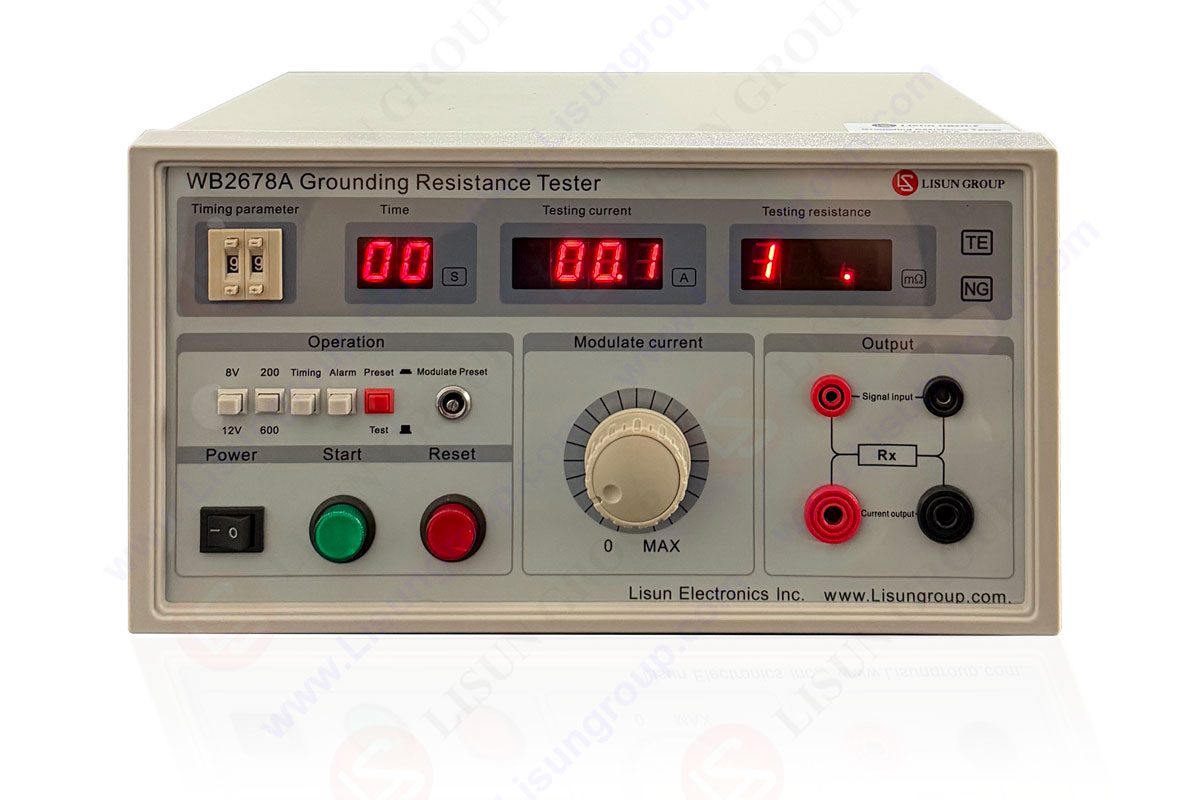

WB2678A Testadores de resistência de aterramento

2. Princípios técnicos e especificações essenciais para testes de resistência de aterramento
2.1 Princípio de Teste: Simulação de Condições de Falha no Mundo Real
Ao contrário de um simples teste de continuidade com um multímetro, um testador de resistência de aterramento profissional opera com base no princípio de medição de "alta corrente e baixa tensão". O instrumento aplica uma corrente de teste CA ou CC constante, em conformidade com as especificações padrão (normalmente 10 A ou 25 A), entre o terminal de aterramento do equipamento e um ponto de referência de aterramento. Em seguida, mede com precisão a queda de tensão ao longo desse caminho sob a corrente aplicada e calcula o valor da resistência usando a Lei de Ohm. O objetivo de usar uma alta corrente de teste é simular as condições de corrente de uma falha de aterramento real. Esse método identifica com eficácia riscos ocultos, como problemas de "microcontinuidade" causados ​​por oxidação da superfície de contato, conexões soltas ou soldas de má qualidade, que podem passar despercebidos em testes com baixa corrente.

2.2 Análise das Especificações de Desempenho Essenciais
A competência de um testador de resistência de aterramento é avaliada com base em diversas especificações-chave:
• Corrente de teste e faixa de medição: A corrente de teste determina a capacidade e o escopo de aplicação do instrumento. Uma corrente de teste mais alta (por exemplo, 25 A) proporciona maior sensibilidade de detecção, o que é crucial para aplicações com requisitos de confiabilidade extremamente elevados, como dispositivos médicos ou iluminação externa. A faixa de medição correspondente deve estar alinhada com a corrente de teste para manter a precisão em toda a sua escala.
• Precisão e Resolução das Medições: A precisão determina diretamente a confiabilidade e a autoridade dos resultados das medições, servindo de base para a certificação de laboratórios e testes de arbitragem. A alta resolução auxilia na observação de mudanças sutis na resistência de aterramento.
• Função de teste temporizado: As normas geralmente exigem que a resistência de aterramento permaneça estável por um período específico (por exemplo, vários segundos) sob a corrente de teste aplicada. Uma função de teste temporizado programável permite que os usuários definam uma duração precisa para o teste. O instrumento executa o teste automaticamente e registra o valor da resistência estabilizada, eliminando o erro subjetivo da operação manual e garantindo procedimentos de teste padronizados, consistentes e repetíveis.

3. Implementação técnica e projeto de aplicação do LISUN WB2678A Testador de resistência à terra
O LISUN WB2678A O Testador de Resistência de Aterramento é um instrumento de alta precisão e eficiência desenvolvido para atender às demandas da fabricação elétrica moderna e das agências de inspeção de qualidade. Seu projeto segue rigorosamente as normas de segurança GB e IEC, com características técnicas que atendem aos principais requisitos dos testes de conformidade de segurança atuais.

3.1 Saída de corrente dupla e ampla cobertura de faixa
O WB2678A Utiliza um design de saída de corrente dupla (10A e 25A), proporcionando ampla adaptabilidade para testar equipamentos elétricos com diferentes níveis de potência e requisitos de normas de segurança.
• Faixa de 10 A: Com uma faixa de medição de 0 a 600 mΩ, esta faixa é adequada para testes de aterramento na maioria dos eletrodomésticos e equipamentos similares (por exemplo, panelas de arroz, computadores) e equipamentos de tecnologia da informação. Ela atende integralmente aos requisitos de teste de normas como IEC 60335-1 e IEC 60950-1 para dispositivos de uso geral.
• Faixa de 25 A: Oferecendo uma faixa de medição de 0 a 200 mΩ e maior capacidade de acionamento, esta faixa foi projetada especificamente para equipamentos e cenários com requisitos rigorosos de resistência de aterramento. Exemplos incluem dispositivos médicos (IEC 60601-1), equipamentos de iluminação para ambientes externos ou agressivos (IEC 60598-1) e sistemas de distribuição de energia industrial onde o desempenho da proteção contra raios precisa ser avaliado.

3.2 Exibição simultânea de três parâmetros em LED e recursos inteligentes
O instrumento abandona os tradicionais displays de ciclo de parâmetro único ou a complexa navegação por menus. Ele utiliza, de forma inovadora, um display simultâneo de LED de alto brilho com três janelas. Durante o teste, os três parâmetros principais — Resistência de Aterramento (R), Corrente de Teste em Tempo Real (I) e Tempo Decorrido do Teste (T) — são apresentados de forma clara e simultânea ao operador. Esse design proporciona visibilidade imediata e completa do status do teste, permitindo que o operador verifique instantaneamente se a corrente de teste aplicada corresponde ao valor alvo definido e observe se a leitura da resistência se estabiliza ao longo do tempo determinado. Essa visualização integrada aumenta significativamente a eficiência do teste, reduz erros do operador e proporciona clareza operacional inequívoca.

Além disso, o WB2678A Integra diversas funcionalidades inteligentes que melhoram a usabilidade e a segurança:
• Teste temporizado programável (1 a 99 segundos): Os usuários podem predefinir a duração do teste de acordo com os requisitos padrão ou procedimentos internos. O instrumento executa e conclui o teste automaticamente, garantindo condições consistentes para cada medição.
• Alarme de Limiar Predefinido: É possível definir um valor de alarme de limite superior para a resistência de aterramento. O instrumento dispara alarmes sonoros e visuais ao detectar uma ultrapassagem, facilitando a rápida identificação de produtos não conformes.
• Controle manual/automático: Suporta modos de início/parada manual e automático com temporizador, adaptando-se a diferentes fluxos de trabalho, desde a depuração em P&D até testes em linhas de produção de alto volume.

3.3 Conformidade rigorosa com as normas e garantia de segurança
O projeto e a calibração do WB2678A são guiados por um princípio de conformidade com as normas. Sua metodologia de teste, classificações de corrente, faixa de medição e precisão são todas comparadas com as mais recentes normas internacionais de segurança GB/IEC. Isso garante que cada conjunto de dados gerado seja compatível e confiável. O próprio instrumento incorpora circuitos abrangentes de proteção contra sobrecorrente e sobretemperatura e é estruturalmente projetado para garantir o isolamento seguro entre o operador e a alta corrente de teste.

4. Análise detalhada de cenários de aplicação intersetoriais
A versatilidade do WB2678A Permite que ele desempenhe funções críticas em diversos domínios de segurança elétrica:
• Indústrias de eletrodomésticos e iluminação: Nas linhas de produção, realizamos testes em 100% dos terminais de aterramento de cada chaleira elétrica, unidade externa de ar-condicionado ou luminária de rua LED (normalmente utilizando a faixa de 10A com limite de 100mΩ). Esta é uma etapa fundamental de controle de qualidade para evitar choques elétricos em usuários devido a possíveis falhas de isolamento e um pré-requisito para a obtenção de certificações de segurança como CCC ou CE.
• Indústrias de Tecnologia da Informação e Dispositivos Médicos: A conexão de aterramento de proteção para um chassi de servidor ou uma máquina de hemodiálise deve ser absolutamente confiável. Testes com o WB2678AA faixa de 25A garante que a resistência permaneça estável abaixo de 200mΩ ou até mesmo em limites mais rigorosos. Isso é crucial para assegurar o funcionamento normal dos equipamentos, evitar danos a circuitos sensíveis e prevenir riscos de microchoques em ambientes médicos.
• Manutenção de Instalações Industriais e Elétricas: Testes periódicos das barras de aterramento em painéis de distribuição de fábricas ou em carcaças de motores (selecionando 10A ou 25A, conforme necessário) ajudam a identificar e corrigir a degradação das conexões de aterramento causada por corrosão ou vibração. Isso evita tensões de passo e de toque perigosas durante descargas atmosféricas ou curtos-circuitos, protegendo pessoas e ativos.
• Laboratórios e Agências de Inspeção Autorizadas: Como ferramenta para verificação de P&D ou amostragem de vigilância de mercado, a alta precisão e a conformidade com os padrões do WB2678A Conferem autoridade e credibilidade legal aos seus relatórios de ensaio. Esses relatórios servem como evidência técnica vital para determinar a responsabilidade pela segurança do produto.

5. Conclusão
O teste de resistência de aterramento, sendo o aspecto mais fundamental e crítico da verificação de segurança elétrica, tem um impacto direto no nível de segurança dos produtos finais. LISUN WB2678A Testador de resistência à terra Graças ao seu design profissional de corrente dupla, visor intuitivo com múltiplos parâmetros e sequência de testes automatizada programável, traduz regulamentos de segurança complexos em operações eficientes, precisas e confiáveis.

É mais do que apenas uma etapa de inspeção em uma linha de produção. Atua como um "guardião da segurança" ao longo de todo o ciclo de vida do produto — desde a validação do projeto em P&D e o controle de qualidade da fabricação até a aceitação da instalação e o monitoramento da manutenção pós-implantação. Em uma era de normas de segurança elétrica cada vez mais rigorosas e responsabilidade do produto mais clara, investir e utilizar testadores de resistência de aterramento de nível profissional como o WB2678A É uma escolha necessária e uma base sólida para que as empresas cumpram suas responsabilidades em matéria de segurança, construam sistemas de qualidade superior e conquistem a confiança do mercado.
