Normas de inflamabilidade UL 94: uma análise abrangente de testes de inflamabilidade horizontal e vertical para equipamentos elétricos e componentes plásticos usando LISUN HVR-LS testador

Sumário
As Normas de Inflamabilidade UL 94 servem como base na avaliação do desempenho ao fogo de materiais plásticos e componentes de equipamentos elétricos. Este artigo analisa a aplicação dessas normas em testes de inflamabilidade horizontais e verticais, com foco específico em LISUN HVR-LS Testador de Chama Horizontal e Vertical. Explora os princípios de teste, procedimentos e importância das Normas de Inflamabilidade UL 94, fornecendo insights detalhados sobre como o HVR-LS O testador adere a esses padrões para avaliar a combustibilidade dos materiais. Além disso, o artigo apresenta dados relevantes em forma de tabela para ilustrar os principais parâmetros e resultados dos testes, com o objetivo de oferecer uma compreensão abrangente do papel da Normas de inflamabilidade UL 94 na garantia da segurança de produtos elétricos e materiais plásticos.

1. Introdução
No setor de equipamentos elétricos e componentes plásticos, a segurança contra incêndio é de suma importância. O potencial de ignição e a consequente propagação de chamas nesses materiais podem levar a consequências catastróficas, incluindo danos materiais, ferimentos e até mesmo perda de vidas. Para abordar essa questão crítica, métodos de teste padronizados foram desenvolvidos para avaliar a inflamabilidade desses materiais. Entre eles, as Normas de Inflamabilidade UL 94 se destacam como um dos conjuntos de critérios mais amplamente reconhecidos e utilizados.

As Normas de Inflamabilidade UL 94, estabelecidas pelo Underwriters Laboratories, fornecem uma estrutura sistemática para avaliar as características de inflamabilidade de materiais plásticos utilizados em diversos dispositivos e componentes elétricos. Essas normas categorizam os materiais em diferentes graus com base em seu desempenho em testes de incêndio específicos, permitindo que fabricantes, reguladores e consumidores tomem decisões informadas sobre a segurança dos produtos.

O LISUN HVR-LS O Testador de Chama Horizontal e Vertical é um instrumento de teste de última geração projetado para conduzir testes de inflamabilidade horizontal e vertical em conformidade com as Normas de Inflamabilidade UL 94. Este testador desempenha um papel crucial nos processos de pesquisa, produção e inspeção de qualidade em diversos setores, garantindo que os materiais atendam aos padrões de segurança exigidos. Este artigo tem como objetivo fornecer uma análise detalhada da aplicação das Normas de Inflamabilidade UL 94 em testes de inflamabilidade horizontal e vertical, utilizando a LISUN HVR-LS testador.

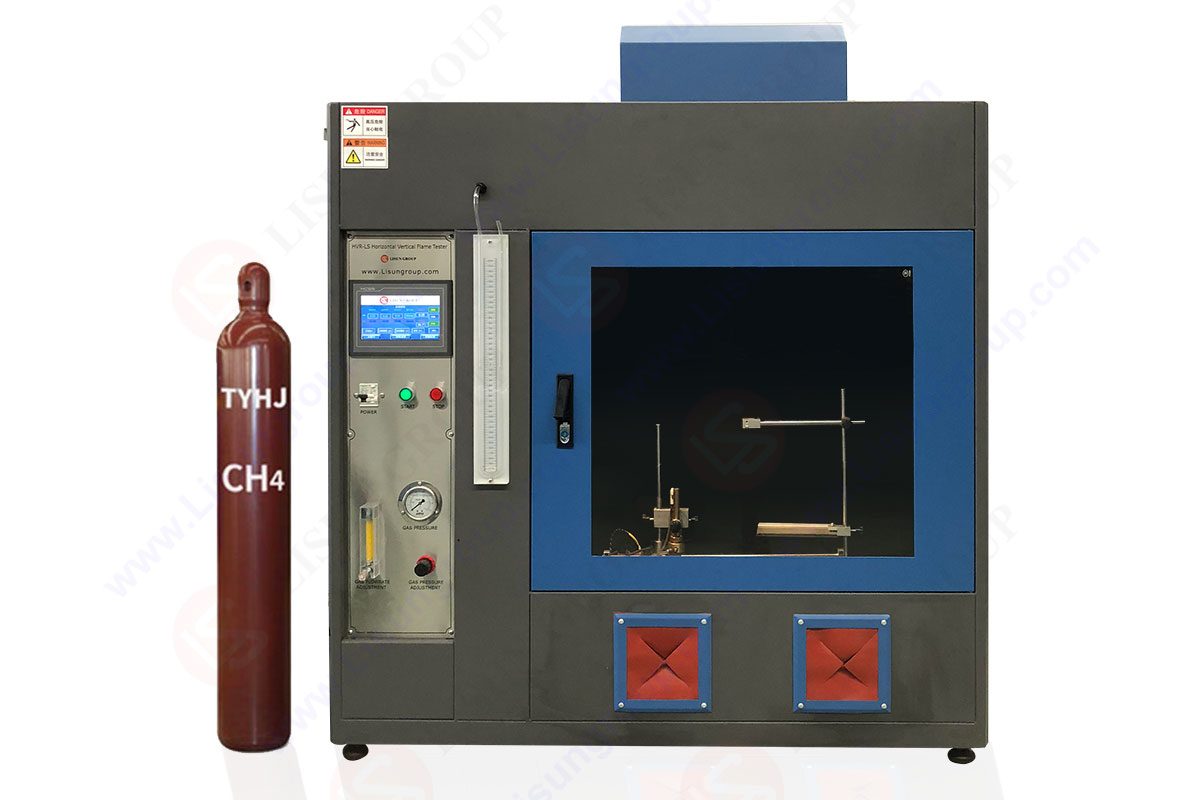

HVR-LS Verificador vertical horizontal da chama

2. Visão geral dos padrões de inflamabilidade UL 94

2.1 Escopo e Objetivos

As Normas de Inflamabilidade UL 94 concentram-se principalmente na avaliação da inflamabilidade de materiais plásticos utilizados em componentes de dispositivos e aparelhos. O principal objetivo é determinar a capacidade desses materiais de se extinguirem após a ignição, bem como suas características de combustão, como velocidade de queima, tempo de queima, capacidade anti-gotejamento e se o material que goteja é inflamável. Ao estabelecer esses critérios, as normas auxiliam na classificação de materiais em diferentes graus, que por sua vez orientam a seleção de materiais para aplicações específicas onde a segurança contra incêndio é uma preocupação.

2.2 Sistema de Classificação

De acordo com as Normas de Inflamabilidade UL 94, existem vários métodos de teste e graus de classificação correspondentes. Estes incluem:
• Grau HB (Queima Horizontal): Esta classificação é determinada pelo teste de combustão horizontal com chama de 50 W. Os materiais são classificados como HB40 ou HB75 com base em sua velocidade de queima. HB40 indica que a velocidade de queima não excede 40 mm por minuto para amostras com espessura de 3 mm ou menos, enquanto HB75 é para amostras mais espessas, onde a velocidade de queima é limitada a 75 mm por minuto.
• Grau V (Queima Vertical)O teste de combustão vertical com chama de 50 W é usado para classificar materiais em graus V-0, V-1 e V-2. Esses graus são determinados pela duração da combustão flamejante após a remoção da fonte de ignição, pela presença de gotejamento e pela possibilidade de o material gotejante inflamar um indicador de algodão. V-0 é o grau mais alto, exigindo que a chama se extinga em até 10 segundos após cada ignição, sem gotejamento que inflame o algodão. V-1 permite uma duração de chama mais longa (até 30 segundos) e sem gotejamento que inflame o algodão, enquanto V-2 permite gotejamento que inflame o algodão, mas com uma duração de chama semelhante a V-1.
• Grau 5V: Esta classificação é avaliada usando o teste de combustão de chama de 500 W, resultando nas classificações 5VA e 5VB. Essas classificações são mais rigorosas, exigindo que o material não queime após cinco aplicações de 5 segundos da chama. A 5VA também exige que o indicador de algodão não seja inflamado por nenhum material que goteje.
. Grau VTM: Projetado para materiais de filme fino flexível, o teste de combustão vertical para graus VTM (VTM-0, VTM-1, VTM-2) segue princípios semelhantes aos graus V, mas é adaptado às características específicas de materiais finos e flexíveis.
. Grau HF: Para materiais de espuma, o teste de queima horizontal os classifica em graus HF-1, HF-2 e HBF. Os materiais HF-1 têm a menor inflamabilidade, sem gotejamentos de queima que incendeiam o algodão, enquanto o HF-2 permite gotejamentos de queima que incendeiam o algodão, e o HBF é para materiais com maior inflamabilidade.

3. LISUN HVR-LS Testador de chama horizontal e vertical: características e especificações

O LISUN HVR-LS O Testador de Chama Horizontal e Vertical é um instrumento especializado, projetado para realizar testes de inflamabilidade em conformidade com as Normas de Inflamabilidade UL 94, bem como outras normas internacionais relevantes, como a série IEC 60695. Suas principais características e especificações são as seguintes:

3.1 Design e Aplicação

O testador foi projetado para testar a inflamabilidade horizontal e vertical de equipamentos elétricos e componentes plásticos. É adequado para uma ampla gama de indústrias e departamentos, incluindo pesquisa, produção e inspeção de qualidade de produtos elétricos e eletrônicos (como equipamentos de iluminação, eletrodomésticos e ferramentas elétricas), bem como materiais isolantes, plásticos de engenharia e outros materiais combustíveis sólidos. Também é utilizado na indústria de plásticos, departamentos de inspeção e instituições de pesquisa.

3.2 Especificações Chave

Tempo de queima, pós-chama e pós-brilho: todos são ajustáveis dentro da faixa de 0 a 999.9 S, permitindo um tempo preciso dos processos de combustão.
• Ângulo de queima: ajustável para 0°, 20° e 45°, permitindo configurações de teste horizontais e verticais, conforme exigido por diferentes padrões.
• Altura da chama: Ajustável de 20 mm a 175 mm, garantindo a conformidade com as especificações de altura da chama de vários padrões de teste.
• Fonte de gás: utiliza 98% de metano puro, especificado nas normas para garantir condições de teste consistentes e confiáveis.
• Fluxo e pressão do gás: O fluxo de gás é ajustável de 0 a 1 L/min e a pressão do gás de 0 a 0.25 Mpa. Um medidor de fluxo de gás digital opcional com maior precisão está disponível para maior precisão, embora por um custo adicional.
• Lâmpada de Bunsen: O soquete da lâmpada tem um diâmetro interno do tubo de 9.5±0.3 mm e um comprimento de 100 mm±10 mm, em conformidade com os requisitos padrão para a fonte de chama.
• Temporizador: Com precisão de 0.1S e medição linear em milissegundos, garantindo a temporização precisa da aplicação da chama e dos períodos de combustão.
• Contrapressão: Faixa de medição de coluna de água de 200 mm, com ajuste lento em incrementos de 5 mm, permitindo o controle do ambiente de teste.
• Ajuste de posição: A posição da amostra pode ser ajustada exatamente de acordo com o padrão, garantindo que a amostra seja colocada na orientação e posição corretas em relação à chama.
• Interface do usuário: Equipado com tela sensível ao toque e controle remoto para fácil operação e controle do processo de teste.
• Versão compacta: Uma versão compacta (HVR-LSS) está disponível com peso inferior a 50 kg, o que ajuda a reduzir os custos de entrega para mercados internacionais. No entanto, os usuários precisam preparar um sistema de ventilação adicional para esta versão.
• Componentes opcionais: Inclui um bloco de cobre de 50 W e termopar, com um opcional HVR-LSBloco de cobre TH500W e termopar para testes de 500W.

Tabela 1: Especificações principais de LISUN HVR-LS Verificador vertical horizontal da chama

4. Princípios e procedimentos de teste de acordo com os padrões de inflamabilidade UL 94

processo de teste usando o LISUN HVR-LS O testador segue um conjunto de princípios e procedimentos bem definidos com base nas Normas de Inflamabilidade UL 94.

4.1 Preparação da amostra de teste

Os corpos de prova são preparados com dimensões especificadas em padrões, que variam dependendo do tipo de ensaio (horizontal ou vertical) e do grau do material a ser avaliado. Por exemplo, corpos de prova para ensaios de grau HB normalmente têm comprimento de 125 mm, largura de 13 mm e espessura de acordo com a finalidade do material. Para ensaios de grau V, os corpos de prova geralmente têm 125 mm de comprimento, 13 mm de largura e 3 mm ou 1.5 mm de espessura.

4.2 Configuração de teste

O testador é configurado de acordo com os requisitos específicos do teste. A fonte de gás (metano 98% puro) é conectada e a altura da chama é ajustada para o valor necessário (por exemplo, 20 mm para testes de 50 W). O ângulo de queima é ajustado para a posição apropriada (0° para testes horizontais, 90° para testes verticais, etc.). A amostra é montada na posição correta, garantindo seu alinhamento com a chama, conforme especificado.

4.3 Execução de Teste

• Teste de Queima Horizontal (Grau HB): A amostra é mantida horizontalmente e uma chama de 50 W é aplicada em uma das extremidades por um período especificado. O tempo que a chama leva para se espalhar por uma determinada distância ao longo da amostra é medido para determinar a velocidade de queima, que é então usada para classificar o material em HB40 ou HB75.
• Teste de Queima Vertical (Graus V, 5V, VTM): Para os graus V, a amostra é mantida verticalmente e uma chama de 50 W é aplicada por 10 segundos e, em seguida, removida. A duração da combustão com chama (tempo pós-chama) é registrada. Este processo é repetido uma vez. O material é classificado com base no tempo máximo pós-chama, na presença de gotejamento e na ignição do indicador de algodão. Para os graus 5V, uma chama de 500 W é aplicada cinco vezes, durante 5 segundos cada, e o desempenho do material é avaliado.
• Teste de material de espuma (grau HF): O teste de queima horizontal para materiais de espuma envolve a aplicação de uma chama à amostra e a avaliação das características de queima, incluindo a propagação da chama e qualquer gotejamento.

4.4 Critérios de Avaliação

A avaliação dos resultados dos testes baseia-se nos critérios descritos nas Normas de Inflamabilidade UL 94. Isso inclui a medição do tempo de pós-chama, do tempo de pós-incandescência, da duração da queima, da presença de gotejamento e da possibilidade de o material gotejante inflamar o indicador de algodão. Esses parâmetros são usados para atribuir ao material o grau de inflamabilidade apropriado.

5. Importância dos padrões e testes de inflamabilidade UL 94
As normas de inflamabilidade UL 94 e os testes correspondentes usando instrumentos como o LISUN HVR-LS Os testadores desempenham um papel vital para garantir a segurança de equipamentos elétricos e componentes plásticos. Ao classificar os materiais com base em sua inflamabilidade, os fabricantes podem selecionar os materiais apropriados para aplicações específicas, reduzindo o risco de incêndio. Os reguladores podem usar essas normas para estabelecer requisitos de segurança e realizar inspeções, garantindo que os produtos atendam aos critérios mínimos de segurança. Os consumidores podem fazer escolhas informadas, buscando produtos que utilizem materiais com as classificações UL 94 adequadas, aumentando a segurança geral.
Além disso, essas normas facilitam o comércio internacional, fornecendo um conjunto comum de critérios para testes de inflamabilidade, garantindo que os produtos atendam a níveis de segurança consistentes em diferentes mercados. Elas também impulsionam a inovação na ciência dos materiais, à medida que os fabricantes se esforçam para desenvolver materiais com maior resistência ao fogo para atender aos níveis mais elevados da norma UL 94.

6. Conclusão
O Normas de inflamabilidade UL 94 são essenciais na avaliação do desempenho ao fogo de materiais plásticos e componentes de equipamentos elétricos. LISUN HVR-LS O Testador de Chama Horizontal e Vertical é um instrumento confiável e versátil que permite testes precisos de acordo com essas normas. Seus recursos abrangentes e a aderência às especificações internacionais o tornam uma ferramenta inestimável para pesquisa, produção e inspeção de qualidade em diversos setores. Ao conduzir testes rigorosos com base nas Normas de Inflamabilidade UL 94, podemos garantir que produtos elétricos e materiais plásticos atendam aos altos padrões de segurança, minimizando o risco de incêndios e protegendo vidas e propriedades.

No futuro, à medida que a tecnologia avança e novos materiais são desenvolvidos, os Padrões de Inflamabilidade UL 94 continuarão a evoluir, e instrumentos de teste como o LISUN HVR-LS se adaptará para atender a essas exigências em constante mudança, aumentando ainda mais a segurança do nosso ambiente construído.
