EMI-9KB É amplamente utilizado em laboratórios de conformidade e pré-conformidade para obter testes de EMI precisos, sendo a repetibilidade e a estabilidade dos testes de extrema importância. Em medições de radiação e condução, pequenas perturbações no ambiente eletromagnético podem causar variações nos resultados em vários decibéis. Essas variações não estão relacionadas ao equipamento testado, mas sim a uma blindagem inadequada ou a uma arquitetura de aterramento deficiente. Dados históricos sobre a interação entre blindagem e aterramento e a EMI-9KB A cadeia de medição é, portanto, fundamental para a obtenção de dados confiáveis ​​e repetíveis em laboratórios modernos baseados em EMC (Compatibilidade Eletromagnética).
A instabilidade de medição normalmente se manifesta na forma de níveis de ruído variáveis, oscilando entre picos e vales, ou valores próximos aos picos em varreduras sucessivas. Esses efeitos indicam padrões de acoplamento incontroláveis, permitindo que interferências externas ou loops de terra internos afetem o receptor. Um plano adequado de blindagem e aterramento não apenas reduz o ruído, mas também cria um ambiente de referência previsível que permite a... EMI-9KB para poderem trabalhar dentro de seus limites de desempenho conhecidos.

Princípios de blindagem para ambientes de receptores EMI

A medida inicial de proteção contra energia eletromagnética indesejada que busca acessar o sistema de medição é conhecida como blindagem. No caso do EMI-9KB A estratégia de blindagem deve abordar tanto o acoplamento irradiado nos cabos quanto o acoplamento conduzido entre a infraestrutura compartilhada. Um ambiente com blindagem sensível garante que o receptor responda apenas à emissão do equipamento em teste e não ao ruído produzido no ambiente do laboratório.
A principal fonte de imunidade à radiação do sistema de medição são as salas blindadas ou recintos protegidos. A integridade da continuidade dos painéis, das juntas das portas e o tratamento das aberturas são fatores essenciais para a eficácia desses recintos. Pequenos orifícios ou juntas coladas podem funcionar como antenas de fenda, permitindo a passagem de sinais externos. Portanto, para garantir a estabilidade da medição a longo prazo, a verificação regular da eficácia da blindagem é fundamental.
Em cabos espaciais blindados, a blindagem também se torna um fator importante. Os cabos coaxiais entre os EMI-9KB As antenas ou limitadores de transientes das unidades LISN devem ter blindagens intactas com baixa impedância de transferência. Cabos ou conectores envelhecidos com revestimento desgastado criam caminhos de fuga que aumentam o ruído de fundo. Manter os cabos próximos a planos de referência condutores e evitar grandes laços minimiza o acoplamento magnético que, de outra forma, poderia ficar sem blindagem.
Os racks e bancadas também possuem blindagem interna que ajuda a mantê-los estáveis. Os racks de instrumentos metálicos fixados ao plano de referência de aterramento funcionam como blindagens secundárias e minimizam o acoplamento cruzado entre os instrumentos. A interferência é ainda mais reduzida quando EMI-9KB está conectado junto com controladores de fontes de alimentação ou dentro de 2 partições de computadores.

Arquitetura de aterramento e controle do plano de referência

A blindagem geralmente não tem a mesma importância que o aterramento ao realizar medições. EMI-9KB O sistema baseia suas medições de tensão e corrente de perturbação em um aterramento de referência bem definido para medir tensões e correntes de perturbação com grande precisão. Qualquer incerteza no potencial de aterramento causa incerteza que se expressa na forma de variação na medição.
A filosofia de aterramento em um único ponto tende a ser a preferida em projetos de teste de EMI. Uma referência a um plano de aterramento comum deve ser fornecida a todos os componentes principais, como o EMI-9KB O equipamento LISN em teste e os instrumentos auxiliares. Isso reduziria o número de loops de terra que injetariam correntes indesejadas na entrada do receptor. O plano de corrente, em si, deve ser uma superfície condutora contínua de baixa impedância, conectada ao aterramento de proteção em um ponto único e definido.
A qualidade da ligação é uma causa comum de instabilidade. Fitas de cobre grossas ou tranças de reforço têm indutância menor do que fios finos e permanecem úteis em toda a faixa de frequências de interesse. Os pontos de fixação devem estar limpos, sem tinta ou oxidação, e devem ser fixados mecanicamente. É necessário verificar periodicamente, pois a conectividade se afrouxa com o tempo devido à vibração e aos ciclos térmicos.
Merece destaque, em particular, o EMI-9KB Conexão do plano de aterramento do chassi. Embora o instrumento esteja aterrado por segurança através do cabo de alimentação, uma ligação adicional ao plano de referência tende a melhorar a estabilidade em altas frequências. Essa ligação adicional compensa as possíveis diferenças que surgem entre a linha de alimentação e a linha de aterramento, limitando o ruído de modo comum que chega ao receptor.

Gerenciamento de trajetórias de ruído conduzido e equipamentos auxiliares

A maioria dos laboratórios não apresenta instabilidade nas medições em si, mas sim devido ao uso de dispositivos auxiliares na configuração dos testes. Computadores, switches de rede, sistemas de energia e iluminação produzem ruído de banda larga que é acoplado ao sistema. EMI-9KB através das conexões de alimentação e aterramento. Devem ser realizados procedimentos adequados de blindagem e aterramento fora da área de teste imediata dos instrumentos.
A distribuição de poder é um dos fatores a serem considerados. Fornecer o EMI-9KB Acessórios sensíveis com fonte de alimentação dedicada e filtrada suprimem o ruído conduzido. Distorções adicionais na rede elétrica do edifício podem ser eliminadas com transformadores de isolamento e filtros de linha. Deve-se ter cuidado para que esses dispositivos não causem deslocamentos na referência de terra que sejam incompatíveis com o esquema de aterramento em ponto único.
Os equipamentos periféricos devem ser considerados em termos de acréscimo de ruído. Quando dispositivos desnecessários para o teste estiverem presentes, eles podem ser desligados ou fisicamente removidos da área blindada. Para conter as emissões, equipamentos vitais como computadores de controle, com gabinetes blindados e passagens de cabos filtrados, auxiliam na limitação da radiação significativa. O aterramento desses dispositivos em um único plano comum elimina qualquer possível interação entre os dois dispositivos que possa causar a passagem de corrente de ruído pelos cabos de conexão.
A estabilidade, dependendo do posicionamento e aterramento da LISN, também afeta a estabilidade do sinal. A LISN deve ser aterrada e bem conectada ao plano de terra, sendo instalada conforme os requisitos de layout padrão. Um posicionamento inadequado ou sem aterramento alterará as propriedades de impedância e influenciará os resultados de emissão conduzida. Quando instalada corretamente, a LISN apresenta uma impedância operacional definida, além de funcionar como um filtro que permite a passagem de ruídos externos.

Estratégias práticas de layout e métodos de verificação

Além dos conceitos teóricos aplicados na prática, as decisões de layout moldam o sucesso dos conceitos de blindagem e aterramento. Os cabos e as conexões dos equipamentos devem ser documentados universalmente em sua disposição física. A importância da reprodutibilidade é comparável à do desempenho absoluto, visto que os testes de conformidade tendem a ser demorados e realizados regularmente.
O acoplamento magnético é reduzido separando-se os circuitos de alta corrente e os fios de medição sensíveis. O cruzamento dos cabos é necessário quando eles precisam ser separados e executados em paralelo em curtas distâncias. O comprimento dos cabos não deve ser muito longo, pois isso criaria antenas inadequadas. Quando houver folga, o cabo deve ser dobrado em um formato compacto próximo ao plano de terra.
A autoverificação é um componente crucial para a estabilidade das medições. O equipamento em teste, quando submetido a uma varredura com ruído de fundo, fornece um padrão de fundo... EMI-9KB ambiente. A repetição periódica dessas varreduras mostra que há uma perda gradual no desempenho da blindagem ou do aterramento. A injeção de sinais de referência conhecidos e a comparação dos níveis medidos ao longo do tempo também fornecem a segurança de que o receptor e o ambiente ao redor estão estáveis.
Existe estabilidade a longo prazo comprovada. A documentação dos pontos de aterramento, técnicas de ligação, tipos de cabos utilizados e roteamento permite que os futuros operadores recriem o sistema tal como era. Isto é particularmente necessário em laboratórios de controle de qualidade, onde a rotatividade de pessoal é inevitável.

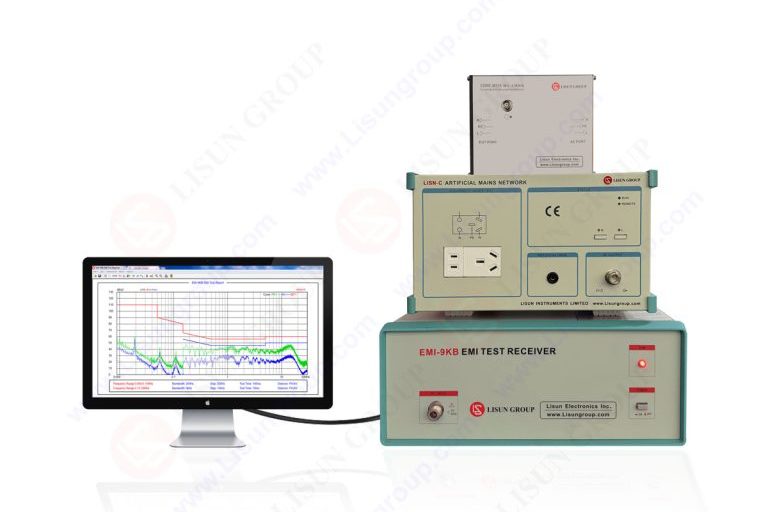

Figura: EMI-9KB

Integração com sistemas profissionais de teste de EMI

Como parte de ambientes de teste padronizados, os fabricantes de instrumentos de EMC criam receptores, como o EMI-9KB, para ser usado de uma maneira específica. No entanto, para alcançar a estabilidade ideal, a integração em nível de sistema é necessária, em vez de se basear apenas nas especificações do instrumento. Os fornecedores de sistemas de teste, como LISUN Destacamos a teoria de blindagem e aterramento como suporte à aplicação, visto que a implementação dessa teoria pode influenciar diretamente a credibilidade da medição.
Sistemas integrados baseados na combinação de EMI-9KB Unidades LISN combinadas, limitadores de transientes e acessórios blindados simplificam a arquitetura de aterramento e reduzem a variabilidade. Ao empregar projetos de componentes interconectados, a incompatibilidade de impedância e os caminhos de acoplamento indesejados são minimizados. Essa abordagem para sistemas é especialmente útil quando um laboratório realiza testes de EMI conduzida e irradiada no mesmo equipamento.

Conclusão

As configurações do receptor não são suficientes para alcançar estabilidade de medição durante a operação do EMI-9KBTrata-se de uma conquista resultante de medidas planejadas de blindagem e aterramento que regulam a entrada e o fluxo de energia eletromagnética dentro da configuração de teste. A blindagem adequada elimina interferências externas e o aterramento adequado é utilizado para fornecer um potencial de referência constante, garantindo testes de EMI corretos. Com uma arquitetura de aterramento estruturada e controle dos caminhos de ruído condutor, bem como a avaliação de desempenho por meio de testes de rotina em laboratório, é perfeitamente possível alcançar a precisão desejada. EMI-9KB e produzir resultados que sejam estáveis ​​e confiáveis ​​ao longo do tempo.
