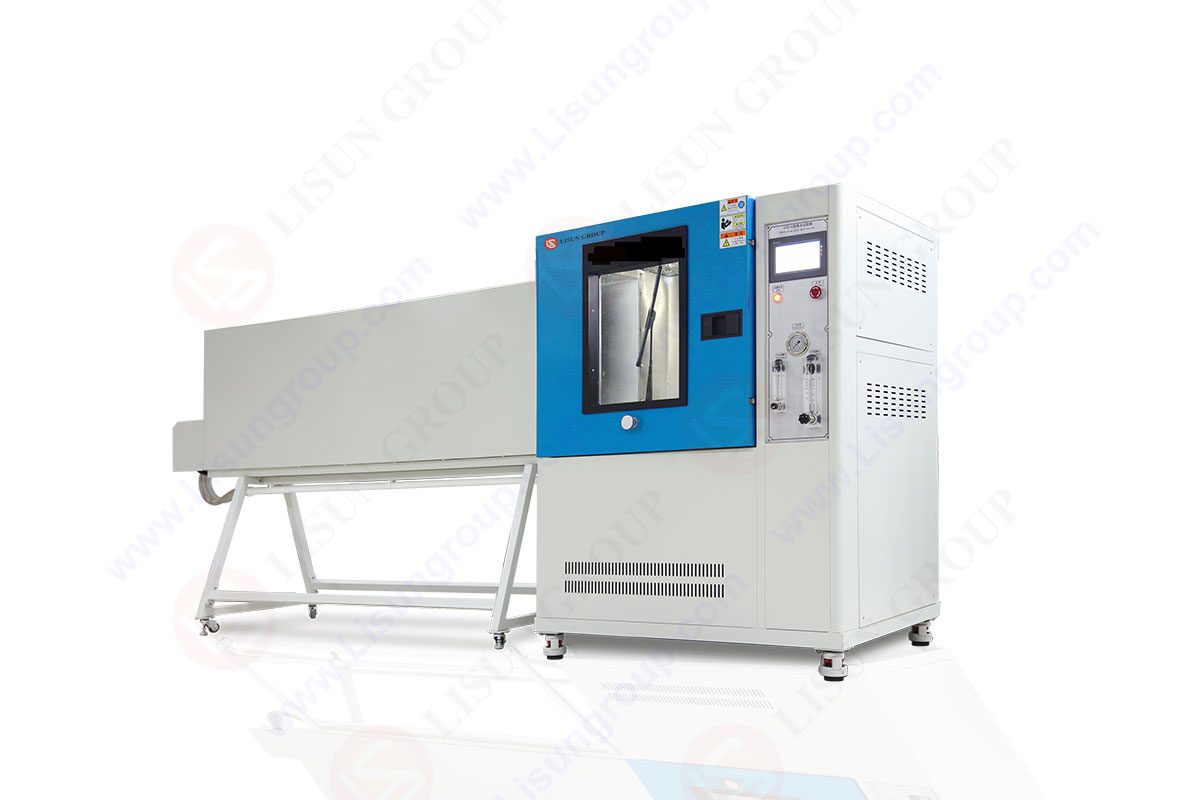

Câmara de teste de impermeabilidade IPX7: Análise completa de imersão a 1 metro por IEC60529

Sumário

Câmara de teste à prova d'água IPX7 Os equipamentos constituem uma infraestrutura essencial para validar os níveis de proteção contra ingresso de invólucros elétricos sujeitos à imersão temporária em água. Este estudo examina sistematicamente as especificações técnicas, os parâmetros de projeto de engenharia e os protocolos operacionais exigidos por IEC60529 Padrão para avaliação confiável da resistência à água. Por meio de uma análise crítica da precisão da profundidade de imersão, dos mecanismos de controle da duração e dos requisitos de construção da câmara, este artigo elucida os princípios fundamentais de engenharia que regem os testes de certificação IPX7 precisos.

A investigação abrange critérios de seleção de materiais para resistência à corrosão, metodologias de vedação estrutural e procedimentos de calibração necessários para manter a rastreabilidade das medições. Além disso, a pesquisa avalia soluções comerciais de teste, analisando especificamente a implementação de sistemas automatizados de imersão em ambientes industriais de garantia da qualidade. Essas descobertas fornecem orientação técnica para engenheiros de laboratório e profissionais de segurança de produtos envolvidos na certificação de equipamentos industriais e eletrônicos de consumo, estabelecendo protocolos padronizados para resultados de testes de impermeabilidade reproduzíveis.

1. Introdução

A proliferação de dispositivos eletrônicos portáteis e equipamentos elétricos para uso externo intensificou a necessidade de validação padronizada da proteção contra a entrada de água. Os códigos de Proteção contra Ingresso (IP), padronizados sob IEC60529As normas internacionais de segurança fornecem sistemas de classificação reconhecidos que definem os graus de proteção oferecidos por invólucros elétricos contra a penetração de partículas sólidas e líquidos. Dentre essas classificações, a IPX7 denota um nível de proteção específico que garante a integridade do dispositivo durante a imersão temporária em água a uma profundidade de até 1 metro por um período de 30 minutos.

A crescente prevalência de smartphones, tecnologia vestível e eletrônicos automotivos que exigem tal proteção elevou a importância de metodologias de teste precisas. Consequentemente, a câmara de teste de impermeabilidade IPX7 emergiu como um equipamento crítico em laboratórios de garantia da qualidade, exigindo padrões de engenharia rigorosos para garantir resultados de teste reproduzíveis e confiáveis ​​que atendam aos requisitos de certificação internacionais.

Dispositivo de teste à prova d'água de tanque de imersão JL-7

2. Visão geral padrão

2.1 IEC60529 Arquitetura de Framework e Código IP

IEC60529 Estabelece o padrão internacional para classificar os graus de proteção oferecidos por invólucros para equipamentos elétricos. A estrutura do código IP compreende dois dígitos numéricos: o primeiro indicando proteção contra objetos sólidos (0-6) e o segundo contra líquidos (0-9). A designação “X” em IPX7 significa que a proteção contra objetos sólidos não é especificada, enquanto o “7” denota proteção específica contra os efeitos da imersão temporária em água. Esta norma exige condições de teste precisas, incluindo profundidade de imersão (1.0 metro ± 0.05 metro), diferenciais de temperatura da água e especificações de duração (mínimo de 30 minutos), garantindo critérios de avaliação consistentes em instalações de teste em todo o mundo.

2.2 Requisitos técnicos específicos do IPX7

O teste IPX7 exige a imersão completa da amostra em água a uma profundidade de 1 metro, medida desde o fundo do dispositivo até a superfície da água. O aparelho de teste deve manter essa tolerância de profundidade durante todo o período de exposição de 30 minutos, acomodando amostras de diversos tamanhos e pesos. Os parâmetros ambientais críticos incluem a estabilização da temperatura da água (tipicamente entre 15 °C e 35 °C) e a minimização da movimentação da água para evitar efeitos de pressão dinâmica. A norma especifica que os invólucros devem impedir a entrada de água em quantidades que causem efeitos nocivos quando submersos sob condições de pressão definidas, equivalentes a 1 metro de coluna de água (aproximadamente 0.1 bar de pressão hidrostática).

3. Conteúdo Técnico Essencial

3.1 Parâmetros de projeto da câmara de teste à prova d'água IPX7

Câmara de teste à prova d'água IPX7 A engenharia exige atenção meticulosa à integridade estrutural e à precisão das medições. O projeto fundamental incorpora um tanque de imersão resistente à corrosão, construído em aço inoxidável 316L, para suportar exposição prolongada à água e evitar a degradação eletroquímica. As especificações dimensionais críticas incluem volume interno adequado (tipicamente 800×800×1000 mm para modelos padrão) para acomodar diversas geometrias de amostras, mantendo o controle preciso do nível da água. A câmara deve integrar mecanismos de elevação automatizados com precisão posicional de ±5 mm para garantir uma profundidade de imersão consistente em todos os ciclos de teste. Os sistemas avançados incorporam controladores lógicos programáveis ​​(CLP) com interfaces de tela sensível ao toque, permitindo a cronometragem precisa da duração (30:00 ± 0:01 minutos) e a execução automatizada da sequência de testes.

3.2 Metodologia e Protocolos de Teste de Imersão

Os protocolos de teste padronizados exigem o pré-condicionamento das amostras à temperatura ambiente para evitar artefatos de condensação. A metodologia de montagem das amostras deve garantir um posicionamento estável sem tensão mecânica, utilizando acessórios não condutores para evitar corrosão galvânica. O controle da qualidade da água representa um parâmetro crítico; água desmineralizada ou água da torneira com condutividade inferior a 100 μS/cm impede a deposição de minerais nos objetos de teste. Durante a imersão, a câmara deve manter uma pressão hidrostática equivalente a 1 metro de profundidade com flutuação mínima (±2%). Os protocolos de inspeção pós-teste envolvem drenagem controlada, remoção da umidade superficial e testes funcionais para detectar a entrada de água interna por meio de desmontagem ou teste de continuidade elétrica.

3.3 Protocolos de Calibração e Incerteza de Medição

A medição precisa da profundidade exige a calibração dos sensores de nível da água com base em padrões rastreáveis, com intervalos de verificação que não excedam 12 meses. Os sistemas de monitoramento de temperatura devem atingir uma precisão de ±1°C, utilizando termômetros de resistência de platina (PRT) ou termopares calibrados. A análise de incerteza deve considerar o erro de medição da profundidade (tipicamente ±0.5%), os efeitos da variação de temperatura na densidade da água e a precisão do dispositivo de temporização (±0.1%). A calibração regular dos mecanismos de elevação garante a repetibilidade posicional dentro de ±3 mm, o que é fundamental para manter a especificação de 1 metro para amostras com pesos variados, de até 50 kg.

4. Requisitos de projeto de engenharia de equipamentos

4.1 Seleção de Materiais e Resistência à Corrosão

A construção da câmara exige aço inoxidável austenítico (AISI 316L) para todas as superfícies em contato com o fluido, proporcionando resistência superior à corrosão por pite induzida por cloretos em comparação com alternativas de aço inoxidável 304. Os componentes não metálicos requerem avaliação de estabilidade hidrolítica, utilizando vedações de PTFE ou EPDM capazes de manter a elasticidade em ciclos repetidos de umedecimento e secagem. O reforço estrutural por meio de contraventamento soldado impede a deformação dimensional sob carga hidrostática, enquanto as especificações de acabamento superficial (Ra ≤ 0.8 μm) facilitam a limpeza e previnem a contaminação biológica em reservatórios de água.

4.2 Integridade Estrutural e Sistemas de Vedação

O conjunto do tanque deve suportar uma pressão hidrostática de 0.15 MPa (fator de segurança de 1.5 vezes a pressão de operação) sem comprometer sua estrutura. A seleção das juntas para os visores e painéis de acesso exige uma resistência à deformação permanente inferior a 15% após 1000 ciclos térmicos. Os sistemas de drenagem incorporam mecanismos antissifão e filtragem para evitar a contaminação ambiental, permitindo, ao mesmo tempo, a rápida troca de água (renovação completa em até 10 minutos) entre os ciclos de teste.

4.3 Arquitetura do Sistema de Controle

As implementações modernas utilizam sistemas de controle distribuídos com intertravamentos de segurança redundantes, incluindo interruptores de nível de água tipo bóia e mecanismos de parada de emergência. Os sistemas de aquisição de dados registram os parâmetros de teste (profundidade, temperatura, duração) em intervalos de 1 segundo, gerando registros digitais invioláveis ​​em conformidade com os requisitos de documentação da norma ISO/IEC 17025. Os recursos de monitoramento remoto via interfaces Ethernet/IP permitem a integração com sistemas centralizados de gerenciamento de laboratório.

5. Implementação Industrial de Sistemas de Teste IPX7

As soluções de teste comerciais contemporâneas demonstram avanços significativos em automação e recursos de precisão. JL-XC A Câmara de Teste à Prova d'Água da Série exemplifica os padrões atuais de engenharia industrial, incorporando plataformas de elevação servoacionadas com resolução posicional de 0.1 mm e sistemas integrados de circulação de água que mantêm a uniformidade da temperatura dentro de ±1°C em todo o volume de teste.

As especificações técnicas desta série incluem configurações de tanques modulares que variam de dimensões compactas de 400×400 mm para eletrônicos de consumo a sistemas de escala industrial de 1200×1200 mm para componentes automotivos. O sistema de controle integrado apresenta perfis de teste programáveis ​​que suportam protocolos IPX5 a IPX9K, permitindo uma validação abrangente da proteção contra entrada de água e poeira em plataformas de hardware unificadas. A construção utiliza aço inoxidável 316L com tratamento de passivação opcional para maior resistência química.

Os cenários de aplicação abrangem o controle de qualidade na fabricação de smartphones, a certificação de dispositivos vestíveis, a validação de sensores automotivos e os testes de equipamentos marítimos. O fluxo de trabalho automatizado reduz a intervenção do operador, minimizando erros humanos e aumentando a produtividade para mais de 20 ciclos de teste por turno de oito horas. Os modelos avançados incorporam sistemas de monitoramento visual com câmeras subaquáticas para detecção de entrada de água em tempo real durante as fases de imersão.

Tabela 2. JL-XC Configurações técnicas da série

6. Discussão: Seleção de Equipamentos e Considerações de Engenharia

As decisões de aquisição de laboratório devem levar em consideração os requisitos dimensionais das amostras, as demandas de volume de produção e a expansão futura do escopo de testes. Instalações que realizam testes de alto volume em eletrônicos de consumo devem priorizar sistemas de elevação automatizados e capacidades de troca rápida de água para minimizar os tempos de ciclo. Por outro lado, laboratórios de pesquisa que lidam com diversos equipamentos de grande formato exigem geometrias de tanques personalizadas com capacidades de profundidade ajustável que ultrapassem as especificações padrão de 1 metro para compatibilidade com testes IPX8.

Os custos de manutenção da calibração representam considerações significativas ao longo do ciclo de vida; sistemas que utilizam sensores de nível ultrassônicos requerem recalibração menos frequente do que mecanismos baseados em flutuadores, mas demandam um investimento inicial de capital maior. A infraestrutura de tratamento de água, incluindo sistemas de desionização e controle de temperatura, impacta significativamente os custos operacionais da instalação e deve ser integrada às fases de planejamento do laboratório. A documentação de conformidade regulatória, incluindo certificados de calibração ISO/IEC 17025 e orçamentos de incerteza de medição, exige a seleção de equipamentos de fabricantes que ofereçam serviços abrangentes de suporte metrológico.

7. Conclusão

A avaliação rigorosa da resistência à água de invólucros elétricos exige projetos de engenharia de precisão. Câmara de teste à prova d'água IPX7 sistemas capazes de reproduzir condições de imersão padronizadas com alta fidelidade. Esta análise delineou os parâmetros técnicos críticos — incluindo precisão de profundidade, resistência à corrosão do material e protocolos de calibração — essenciais para IEC60529 conformidade. A integração de sistemas de controle automatizados, exemplificada por plataformas comerciais avançadas como o JL-XC A série aumenta significativamente a confiabilidade dos testes, ao mesmo tempo que reduz a variabilidade operacional.

Os futuros avanços na tecnologia de testes de impermeabilidade provavelmente enfatizarão a automação aprimorada, metodologias de detecção de infiltração em tempo real e maior compatibilidade com as arquiteturas emergentes de dispositivos eletrônicos de alta potência. A implementação dos princípios de engenharia e das especificações de equipamentos detalhados neste documento garante a capacidade laboratorial para certificação de resistência à água confiável e reproduzível, fundamental para a garantia da segurança do produto em aplicações de equipamentos elétricos cada vez mais exigentes.
