Sistemas de teste de alta tensão: estrutura abrangente de verificação dielétrica de 5 kV

Sumário

Testador Hipot As tecnologias representam instrumentação crítica para verificar a integridade dielétrica em diversos setores da indústria elétrica. Este estudo examina sistematicamente os princípios técnicos, as estruturas de conformidade e os requisitos de projeto de engenharia de equipamentos de teste de tensão suportável CA/CC capazes de fornecer até 5 kV de saída. Através da análise das normas IEC 61010-1, UL 506 e GB 7000.1 Em termos de padrões, estabelecemos uma metodologia estruturada para a verificação da rigidez dielétrica que abrange tanto os testes de produção de rotina quanto os procedimentos de homologação.

Além disso, avaliamos o WB2671B Este artigo descreve um sistema de teste como uma implementação de engenharia que exemplifica esses requisitos técnicos, analisando sua arquitetura de transformador de 750 VA, capacidades de medição de corrente em duas faixas (CA 0-100 mA/CC 0-20 mA) e protocolos de segurança automatizados. Ao correlacionar normas teóricas com especificações práticas de equipamentos, este artigo fornece aos engenheiros orientações práticas para a seleção de aparelhos de teste de segurança elétrica de precisão que garantam a conformidade com as normas internacionais.

1. Introdução

O isolamento elétrico representa a principal barreira de proteção contra tensões perigosas em equipamentos em operação. A integridade desse isolamento deve ser verificada por meio de procedimentos padronizados de teste de alta tensão, que submetem os materiais dielétricos a estresse elétrico superior aos parâmetros operacionais nominais. Essa verificação garante que defeitos de fabricação, degradação do material ou erros de montagem não comprometam as margens de segurança projetadas para os produtos elétricos.

O teste de rigidez dielétrica, comumente designado como protocolo de teste de alta tensão (hipot), aplica uma alta tensão controlada entre condutores que transportam corrente e partes metálicas acessíveis que não transportam corrente, para avaliar a resistência do isolamento sob condições de estresse. Este procedimento detecta falhas microscópicas, incluindo furos, rachaduras ou contaminação em materiais isolantes, que podem permanecer indetectáveis ​​por inspeção visual ou medições de baixa tensão.

Os ambientes de fabricação contemporâneos exigem sistemas de teste de alta tensão (hipot) que combinem controle preciso de tensão, medição sensível de corrente e protocolos de segurança automatizados para garantir tanto a validade do teste quanto a proteção do operador.

2. Visão geral das normas e do quadro regulatório

2.1 Especificações da Comissão Eletrotécnica Internacional (IEC)

A norma IEC 61010-1 estabelece os requisitos fundamentais de segurança para equipamentos de teste elétrico, incluindo instrumentos de medição de rigidez dielétrica. A norma especifica os níveis de tensão de teste com base na fórmula (2 × Tensão Nominal de Entrada) + 1000 V para verificação básica de isolamento, sendo que isolamentos reforçados requerem tensões de teste de até 3000 V CA. Para equipamentos eletromédicos, de acordo com a norma IEC 60601-1, as partes que entram em contato com o paciente requerem testes dielétricos a 4000 V para garantir proteção adequada contra choque elétrico.

A norma IEC 61010-2-034 aborda especificamente dispositivos de medição de isolamento e rigidez dielétrica, exigindo recursos como descarga automática de cargas capacitivas, proteção contra falha de aterramento (GFI) e mecanismos de intertravamento à prova de falhas.

2.2 Requisitos de Conformidade para a América do Norte e Regiões

As normas da Underwriters Laboratories (UL), incluindo a UL 506 para transformadores e a UL 1598 para luminárias, especificam tensões de teste dielétrico que variam de 1000 V CA para luminárias incandescentes a 1000 V mais o dobro da tensão nominal para outras tecnologias de iluminação. Os testes em linha de produção de fábrica normalmente exigem a aplicação de 1200 V CA por um segundo entre os circuitos primários e os componentes condutores acessíveis do chassi.

A norma nacional chinesa GB 7000.1-2023, harmonizada com a IEC 60598-1:2024, exige testes dielétricos para a verificação da fabricação de luminárias. Essas normas regionais garantem que testador de hipot Os equipamentos implantados em ambientes de fabricação globais devem ser capazes de suportar testes de conformidade com múltiplos padrões.

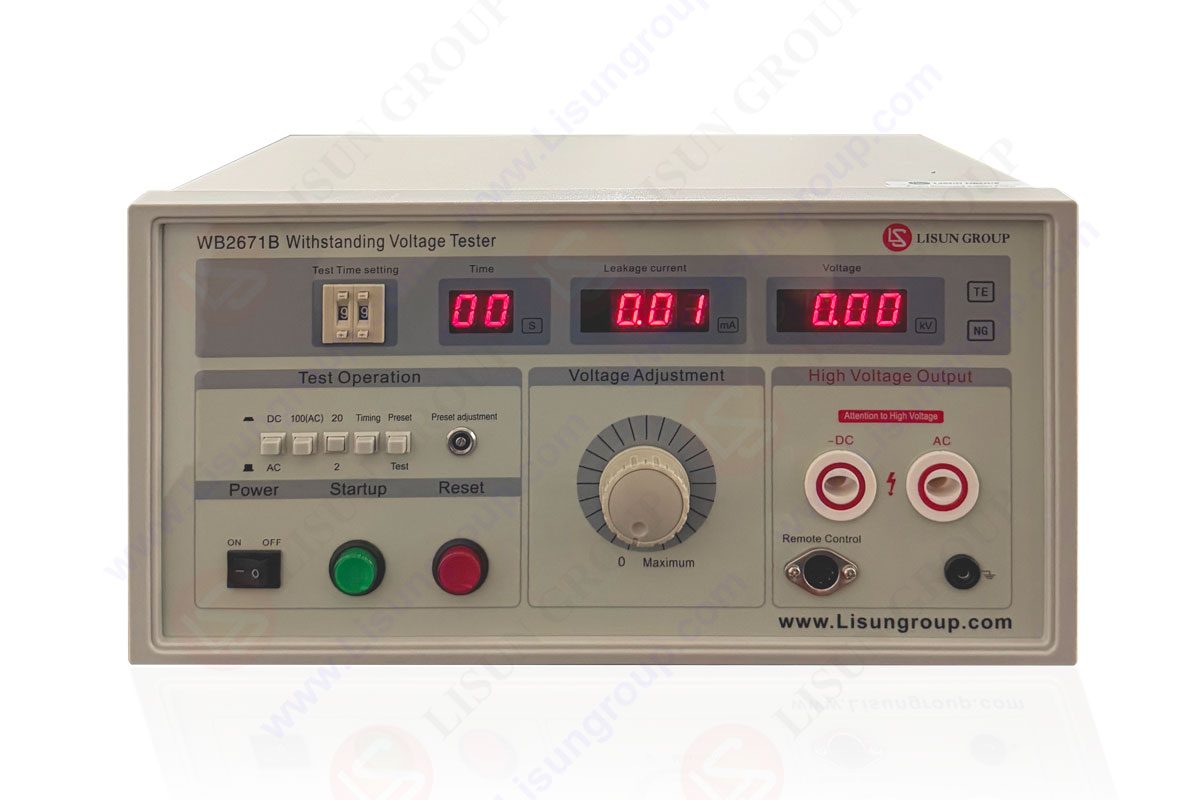

WB2671B Teste de tensão suportável CA / CC

3. Princípios técnicos fundamentais dos testes dielétricos

3.1 Metodologias de teste de alta tensão CA versus CC

A escolha entre testes de alta tensão (hipot) com corrente alternada (CA) e corrente contínua (CC) envolve ponderações críticas em termos de sensibilidade do teste, capacidade do equipamento e considerações de segurança. Os testes em CA, com frequências de 50 Hz ou 60 Hz, submetem o isolamento a condições de estresse que simulam ambientes operacionais reais, detectando com eficácia defeitos que podem causar falhas sob condições de campo elétrico alternado. No entanto, os testes em CA exigem uma capacidade substancial do transformador — tipicamente 500 VA ou mais — para fornecer a corrente contínua necessária para carregar os elementos capacitivos presentes em muitos dispositivos sob teste (DUTs).

O teste em corrente contínua (CC) aplica uma tensão igual a 1.414 vezes a tensão de teste em corrente alternada (CA) RMS para atingir níveis de tensão de pico equivalentes nos materiais isolantes. A principal vantagem da metodologia CC reside na redução da necessidade de corrente em regime permanente; uma vez que os elementos capacitivos são carregados inicialmente, o testador fornece apenas corrente de fuga, em vez de corrente capacitiva contínua.

3.2 Critérios de Detecção e Ruptura da Corrente de Fuga

Fundamental para testador de hipot A medição precisa da corrente que flui entre os pontos de aplicação de alta tensão e os terminais de retorno é o método utilizado. Em condições normais, a corrente de fuga compreende componentes resistivos através do material isolante e correntes de acoplamento capacitivo. As normas geralmente estabelecem correntes de fuga máximas aceitáveis ​​que variam de 0.5 mA RMS em condições normais a 3.5 mA RMS em condições de falha única para equipamentos de laboratório.

3.3 Controle de rampa de tensão e sequenciamento de testes

A rampa de tensão controlada evita correntes de pico excessivas durante o início do teste, garantindo que a tensão no isolamento aumente gradualmente até os níveis desejados. As melhores práticas da indústria recomendam taxas de rampa que não excedam 500 V por segundo para evitar condições de sobretensão transitória que podem causar falhas de isolamento indesejadas.

4. Requisitos de projeto de engenharia para equipamentos de teste

4.1 Projeto do Transformador de Alta Tensão e do Estágio de Potência

O transformador de saída constitui o componente de potência crítico que determina a capacidade do testador de alta tensão e as margens de segurança. Para requisitos de saída de 5 kV CA, o projeto do transformador deve levar em consideração o isolamento entre os enrolamentos, dimensionado para tensões significativamente mais altas — tipicamente 150% da saída nominal — para evitar arcos elétricos internos em condições de falha.

A capacidade do transformador, medida em volt-ampères (VA), determina a carga capacitiva máxima que o testador pode excitar efetivamente, mantendo a tensão de saída especificada. Uma capacidade de 750 VA permite testar cargas de até aproximadamente 30 nF a 5 kV CA sem queda de tensão excessiva.

4.2 Materiais da Caixa e Arquitetura de Intertravamento de Segurança

Os invólucros dos equipamentos para testes de alta tensão utilizam plásticos de engenharia com alta rigidez dielétrica (mínimo de 15 kV/mm) e propriedades retardantes de chama (classificação UL 94 V-0) para os componentes do painel frontal e da carcaça. Os sistemas de intertravamento de segurança implementam contatos normalmente abertos redundantes em série com os circuitos de habilitação de alta tensão.

5. Implementação de Engenharia: Análise do WB2671B Arquitetura do Sistema de Teste

Para ilustrar a aplicação prática dos princípios técnicos e requisitos de conformidade discutidos acima, examinamos o WB2671B Testador de tensão suportável CA/CC fabricado por LISUN Grupo. Este instrumento representa uma solução de engenharia direcionada, projetada especificamente para a verificação da rigidez dielétrica em eletrodomésticos, instrumentos eletrônicos, luminárias e aplicações de fios/cabos que exigem conformidade com as normas IEC 60598-1:2024, IEC 60335-1 e GB 7000.1-Padrões de 2023.

5.1 Especificações técnicas e parâmetros de desempenho

O WB2671B testador de hipot O sistema fornece uma matriz de especificações técnicas abrangente que aborda diversos requisitos de teste:

Quadro 1: WB2671B Especificações técnicas

5.2 Análise de Engenharia da Arquitetura de Modo Duplo CA/CC

O WB2671B O produto se destaca por suas capacidades integradas de geração de alta tensão CA e CC em uma única plataforma de instrumento. O estágio de saída CA utiliza um transformador toroidal de 750 VA otimizado para operação em 50 Hz/60 Hz, fornecendo a energia contínua necessária para testar cargas capacitivas sem a queda de tensão característica de projetos de menor capacidade.

Para aplicações de teste em corrente contínua (CC), o sistema emprega circuitos de retificação e filtragem de alta tensão, gerando uma saída CC estável com pico de até 5 kV. Fundamental para a conformidade com as normas de segurança em CC, o WB2671B Incorpora um mecanismo de descarga automatizado que remove ativamente a carga residual do dispositivo em teste após a conclusão ou interrupção do teste. Este recurso aborda o risco de armazenamento capacitivo identificado na norma IEC 61010-2-034, onde o teste de corrente contínua (CC) de filtros ou conjuntos de cabos longos pode deixar níveis de carga letais retidos na capacitância do dispositivo em teste.

A capacidade de modo duplo elimina a necessidade de estações de teste CA e CC separadas em ambientes de fabricação que lidam com portfólios de produtos mistos, reduzindo os gastos com equipamentos e os requisitos de espaço físico, mantendo a flexibilidade nos testes de conformidade.

5.3 Capacidades de Medição de Corrente e Detecção de Arco Elétrico

O WB2671B Apresenta uma ampla faixa de medição de corrente alternada que se estende até 100 mA — excedendo significativamente a capacidade de 20 mA das unidades padrão de teste de alta tensão de laboratório. Essa faixa estendida atende a aplicações críticas em:

• Fabricação de eletrodomésticos de grande porte: Teste de compressores, resistências e motores de bombas com correntes de fuga inerentemente mais elevadas.
• Verificação de transformadores de potência: Avaliação do isolamento primário-secundário em transformadores de distribuição com capacidade de até vários kVA.
• Teste de chicotes de cabos: Teste simultâneo de conjuntos multicondutores onde a corrente capacitiva agregada pode exceder os limites padrão.

O circuito de detecção de corrente emprega resistores de amostragem de alta precisão com amplificação diferencial, permitindo resolução suficiente para detectar tendências de degradação do isolamento antes de uma ruptura catastrófica. Embora o sistema utilize detecção convencional de sobrecorrente RMS para desligamento de segurança primário, a ampla faixa de corrente e as características de resposta rápida (tempo de disparo típico <100ms a 110% da corrente definida) fornecem proteção eficaz contra danos térmicos tanto ao dispositivo sob teste (DUT) quanto ao equipamento de teste.

5.4 Integração do projeto industrial e da segurança operacional

Do ponto de vista da engenharia mecânica, o WB2671B Implementa diversos elementos de projeto críticos para a segurança, conforme exigido por normas internacionais:

Terminais de saída de alta tensãoO instrumento possui conectores de saída de alta tensão isolados com design de soquete embutido que evita o contato acidental com os dedos, classificados para operação contínua de 5 kV com isolamento de margem de segurança de 150%.

Ligação protetora com a terraO chassi mantém uma conexão de aterramento de baixa impedância (<100mΩ) através de terminais PE dedicados, garantindo o desvio da corrente de falha independentemente do condutor de aterramento do cabo de alimentação.

Interface de controle do painel frontalO codificador rotativo físico para ajuste de tensão fornece feedback tátil e controle preciso durante as fases de rampa, complementado por botões de pressão selados por membrana para funções de início e reinicialização de testes, que resistem à contaminação em ambientes industriais.

Compatibilidade do sistema de intertravamentoO painel traseiro inclui terminais de entrada de intertravamento externo, permitindo a integração com cortinas de luz, tapetes de segurança ou interruptores de proteção de luminárias, suportando instalações de células de teste automatizadas onde o acesso do operador deve desativar a geração de alta tensão.

5.5 Cenários de Aplicação e Implantação na Indústria

O WB2671B testador de hipot Atende a mercados verticais específicos que exigem verificação dielétrica robusta:

Conformidade de fabricação de lumináriasPara a produção de luminárias LED e fluorescentes de acordo com as normas IEC 60598-1/GB 7000.1, o instrumento verifica o isolamento entre as partes energizadas e as partes metálicas acessíveis em tensões de teste derivadas das fórmulas (2×V+1000V), com a capacidade de 750VA acomodando a natureza capacitiva dos filtros de entrada do driver de LED.

Teste de eletrodomésticosDe acordo com os requisitos da norma IEC 60335-1, o sistema valida o isolamento básico e suplementar em máquinas de lavar roupa, refrigeradores e eletrodomésticos de cozinha, com a faixa de 100mA CA suportando testes de elementos de aquecimento de alta potência sem saturação de corrente.

Triagem de componentes eletrônicosPara fabricantes de capacitores, relés e conectores, a duração programável do teste (1-99s) permite tanto a triagem de 100% da produção quanto protocolos de teste de envelhecimento acelerado prolongados.

Controle de Qualidade de Fios e CabosO modo CC facilita o teste de isolamento de alta resistência em cabos de distribuição de energia, onde a capacidade de 5 kV CC verifica a integridade do isolamento XLPE e EPR em conjuntos de cabos de média tensão.

6. Considerações de engenharia para a seleção de equipamentos

6.1 Planejamento de Capacidade e Características de Carga

A seleção da capacidade adequada do testador de alta tensão requer a análise da carga capacitiva máxima prevista nas aplicações de teste. Para o WB2671B Com capacidade de 750 VA, os engenheiros devem verificar se os requisitos de potência reativa do dispositivo sob teste (DUT) não excedem esse limite. A relação entre a tensão de teste (V), a frequência (f), a capacitância (C) e a potência reativa (Q) segue a fórmula: .

Para aplicações que envolvem cargas capacitivas maiores (por exemplo, capacitores de correção do fator de potência ou cabos de alta tensão longos), configurações alternativas, como a série WB2673 (capacidade de 1 a 3 kVA), podem fornecer as reservas de energia necessárias, mantendo a mesma interface de controle e arquitetura de segurança.

6.2 Verificação de Conformidade com as Normas

Ao implantar o WB2671B Para testes de conformidade regulamentar, os engenheiros devem verificar se a especificação de precisão de ±5% do instrumento atende aos requisitos de incerteza de medição da norma específica. Para aplicações críticas que exigem maior precisão, a calibração anual com base em padrões rastreáveis ​​é essencial para manter a integridade da documentação de conformidade.

A conformidade do instrumento com os requisitos de segurança da norma IEC 61010-1 para equipamentos de teste elétrico deve ser verificada por meio da análise dos relatórios de teste fornecidos pelo fabricante e da documentação de marcação CE, garantindo a adequação para implantação nos mercados europeu e internacional.

7. Conclusão

Os testes de tensão de resistência dielétrica continuam sendo um procedimento de verificação indispensável para garantir a segurança de produtos elétricos e a conformidade com as normas regulamentares em mercados globais. A complexidade técnica de testador de hipot Sistemas complexos — que abrangem geração de alta tensão, medição precisa de corrente e sofisticados mecanismos de segurança — exigem uma avaliação cuidadosa de engenharia durante a seleção e implantação de equipamentos.

O WB2671B O sistema de testes exemplifica a integração desses requisitos técnicos em uma plataforma de instrumentação prática, oferecendo capacidade de 5 kV CA/CC, faixa de corrente estendida de 100 mA e capacidade de transformador de 750 VA, adequada para diversas aplicações de fabricação, desde eletrodomésticos até luminárias industriais. Seus mecanismos de descarga automatizados e sequenciamento de testes programável atendem tanto às normas de segurança quanto aos requisitos de eficiência operacional em ambientes de produção modernos.

Para organizações de engenharia que buscam estabelecer ou aprimorar capacidades de teste de segurança elétrica, a correlação entre normas teóricas (IEC 61010-2-034, IEC 60335-1, GB 7000.1) e o modelo WB2671BA matriz de especificações demonstra um caminho viável para alcançar a conformidade, mantendo a produtividade dos testes. Por meio da implementação sistemática dos critérios de engenharia aqui descritos, os fabricantes podem garantir uma verificação dielétrica confiável que atenda às exigências das regulamentações internacionais em constante evolução.
