LS2090 Instrumento de teste do driver de alimentação de LED é o instrumento de teste abrangente para a potência do driver de LED que está de acordo com GB / T 24825-2009 e IEC 62384:2006. Ele pode medir os seguintes parâmetros: entrada (AC&DC), saída (AC&DC), partida de saída (DC), Harmônico.
Especificação:
1. Teste de características de entrada (CA)
• Mede a tensão de entrada, corrente, potência, fator de potência, frequência de potência
• O escopo da frequência fundamental da corrente e tensão: 45Hz ~ 65Hz; Faixa de banda estreita: 45Hz ~ 5kHz; Faixa de banda larga: 45Hz ~ 1MHz.
• Faixa de tensão: 3 ~ 300 V (CF = 1.67); Faixa de corrente: 5mA ~ 2.7A (CF = 3); Faixa de potência: 0.015 ~ 800W; Faixa de fator de potência: 0.000 ~ 1.000.
2. Teste de Características de Entrada (CC)
• Mede tensão, corrente, potência.
• Faixa de tensão: 3 ~ 500V; Faixa de corrente: 5mA ~ 8A; Faixa de potência: 0.015 ~ 4000W
3. Teste de Características de Saída (CA)
• Mede a tensão da lâmpada, corrente da lâmpada, potência da lâmpada.
• Faixa de tensão da lâmpada: 3 ~ 300V (CF = 3); Faixa de corrente da lâmpada: 5mA ~ 2.7A (CF = 3); Faixa de potência da lâmpada: 0.015 ~ 800W
4. Teste de características de saída (CC)
• Mede a tensão da lâmpada de saída, corrente da lâmpada, potência da lâmpada, corrente de onda ondulada.
• Faixa de tensão: 3 ~ 500V; Faixa de corrente: 5mA ~ 8A; Faixa de potência: 0.015 ~ 4KW; Faixa de corrente de onda ondulada: 5mA ~ 2.5A.
5. Teste de características de início de saída (CC)
• Alterando a curva e os dados da tensão e corrente da lâmpada dentro de 0 ~ 2 segundos.
• Faixa de tensão da lâmpada: 3 ~ 500V; Faixa de corrente da lâmpada: 5mA ~ 8A
6. Teste Harmônico
Harmônica total e o componente harmônico de 0 ~ 50 vezes, taxa de onda, ângulo de fase inicial, ângulo de fase de pico e ângulo de fase.
7. Teste do Fator de Deslocamento (DF)

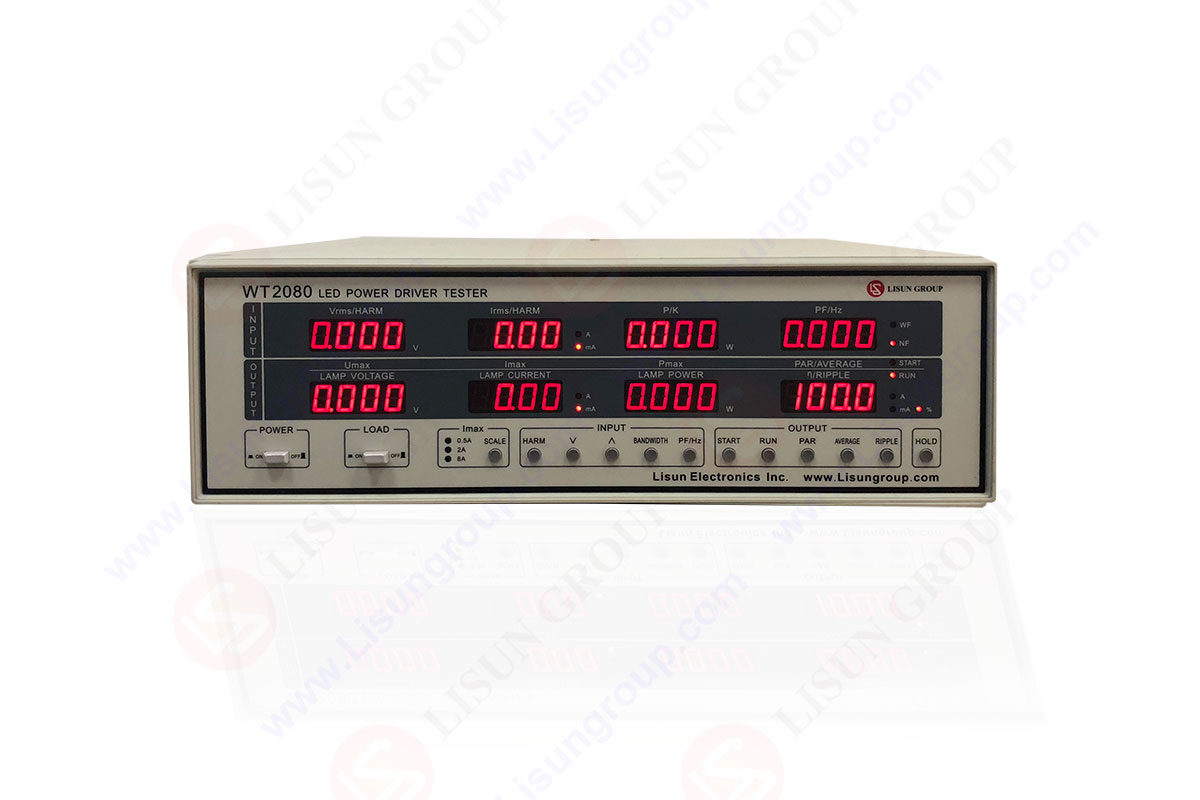

A LS2090 é uma versão de atualização para WT2080, LS2090 tem a função de teste de fator de deslocamento (DF).
PS o LS2090-IEC com software adicional (é necessário adicionar custo extra em LS2090) pode atender plenamente EN/IEC6100-3-2:2019. Por favor, clique aqui para ver o LS2090-Amostra de relatório de teste adicional IEC
Q1: O software não pode se comunicar com o dispositivo
A1:
①. O equipamento é conectado ao computador através de RS232 cabo de comunicação ou RS232-Cabo adaptador USB. Se você usar o RS232-Cabo conversor USB, certifique-se de ter instalado o driver do cabo conversor.
②. Não use cabos de comunicação e cabos adaptadores que não sejam os nossos padrões. Se o cabo de comunicação for muito longo, o dispositivo não conseguirá se comunicar.
③. Abra o software, selecione “Pesquisa automática” para a porta e o software deverá encontrar a porta COM automaticamente. E certifique-se de que a taxa de transmissão seja 115200.
Se o software não conseguir encontrar a porta COM automaticamente, verifique o RS232/RS232-Conexão por cabo USB. Você também pode ir ao “Gerenciador de dispositivos” do computador para confirmar qual porta o dispositivo usa.
Q2: A lâmpada LED não pode ser ligada
A2: Certifique-se de que todos esses quatro fios aqui estejam conectados às polaridades corretas do driver e da lâmpada. Se a conexão das polaridades estiver errada, o LED não acenderá e o LS2090 também estará em risco.
Q3: Alarme de carga CC
A3: Preste atenção à sequência de operação ao conectar cargas CC. Depois que os parâmetros de carga CC forem definidos, pressione a tecla ON/OFF para saída. Em seguida, pressione o LS2090 tecla load para ligar o driver de LED.
Após o teste, primeiro pressione a tecla carregar no LS2090 para desligar o driver e, em seguida, pressione a tecla ON/OFF na carga DC para desligar a saída de carga DC.
Q4: O cliente possui uma fonte de alimentação IEC-Pst, mas o relatório de teste ainda indica que há um problema na fonte de alimentação, conforme imagem abaixo:
A4: É necessária uma fonte de alimentação Pst com potência alta o suficiente, e a potência da fonte de alimentação precisa ser cerca de 3 vezes a potência do driver de LED em teste. Para obter detalhes específicos, entre em contato com nossas vendas ou engenheiros.
Q5: Há uma diferença entre o LS2090 dados de teste e os dados de teste do multímetro
A5: LS2090 é um produto profissional projetado de acordo com os padrões e os parâmetros testados são valores RMS. Geralmente, o multímetro testa o valor AVE. Use também equipamento que possa testar o valor RMS para comparação.
Q6: LS2090 os dados de teste são imprecisos
A6: De acordo com o padrão IEC61000-3-2, existem requisitos para a fonte de alimentação de entrada do driver de LED durante o teste. Use uma fonte de alimentação que esteja em conformidade com os padrões IEC para alimentar o driver de LED, caso contrário, causará desvios nos resultados do teste. Portanto, é recomendado que os clientes adquiram uma fonte de alimentação que esteja em conformidade com os padrões IEC ao comprar LS2090 equipamento.
Q7: O dispositivo não pode ser ligado ou a amostra não pode ser ligada
A7: Verifique se os fusíveis na parte traseira do dispositivo ainda estão bons. Se o fusível estiver danificado, significa que a potência de entrada do dispositivo está anormal ou a amostra está anormal. Substitua o fusível, verifique a potência de entrada do dispositivo e da amostra antes de testar novamente.
Q8: O parâmetro de entrada tensão vezes corrente não é igual ao valor da potência
A8: A potência medida pelo dispositivo é a potência ativa, que é a tensão multiplicada pela corrente multiplicada pelo fator de potência.
Lisun Instruments Limited foi encontrado por LISUN GROUP em 2003. LISUN sistema de qualidade foi rigorosamente certificado pela ISO9001:2015. Como membro da CIE, LISUN os produtos são projetados com base em CIE, IEC e outros padrões internacionais ou nacionais. Todos os produtos passaram pelo certificado CE e autenticados pelo laboratório terceirizado.
Nossos principais produtos são Goniofotômetro, Esfera de integração, Espectrorradiômetro, Gerador de sobretensão, Armas Simuladoras ESD, Receptor EMI, Equipamento de teste EMC, Verificador elétrico da segurança, Câmara Ambiental, Câmara de temperatura, Câmara Climática, Câmara Térmica, Teste de pulverização de sal, Câmara de teste de poeira, Teste impermeável, Teste RoHS (EDXRF), Teste de fio incandescente e Teste de chama da agulha.
Por favor, não hesite em contactar-nos se precisar de suporte.
