Análise do teste EFT para compatibilidade eletromagnética usando LISUN EFT61000-4 Sistema de Medição de Imunidade EFT

Os testes de compatibilidade eletromagnética (EMC) desempenham um papel crucial na garantia da segurança e confiabilidade de dispositivos eletrônicos. O teste EFT (Electrical Fast Transient) é um componente vital do teste EMC que avalia a imunidade de equipamentos eletrônicos a transientes rápidos e distúrbios elétricos. Este artigo se concentra na análise detalhada do teste EFT usando o LISUN EFT61000-4 Sistema de Medição de Imunidade EFT. Aspectos-chave como configuração do equipamento, procedimentos de teste, especificações técnicas e interpretação de dados são discutidos. O estudo fornece uma compreensão abrangente do Teste EFT e sua importância na manutenção da integridade operacional de dispositivos eletrônicos.

Introdução
O teste de compatibilidade eletromagnética (EMC) é essencial para garantir que o equipamento eletrônico possa operar sem interferência em seu ambiente pretendido. Um dos testes críticos em EMC é o teste EFT (Electrical Fast Transient), que é usado para avaliar a imunidade do equipamento contra perturbações transientes rápidas. Essas perturbações são normalmente causadas por cargas indutivas de comutação, operações de relé ou outras fontes semelhantes. O teste EFT é vital para avaliar a robustez de dispositivos e sistemas eletrônicos em condições do mundo real.

O LISUN EFT61000-4 O sistema de Medição de Imunidade EFT é um dispositivo de última geração projetado especificamente para testes EFT. Ele está em conformidade com os padrões internacionais e fornece resultados precisos e repetíveis que são essenciais para o desenvolvimento de produtos e verificação de conformidade. Este artigo se aprofunda na funcionalidade do LISUN EFT61000-4, destacando suas especificações, procedimentos de teste e aplicações práticas no campo de testes de EMC.

Visão geral do equipamento: LISUN EFT61000-4 Sistema de Medição de Imunidade EFT
O LISUN EFT61000-4 O sistema de Medição de Imunidade EFT foi projetado para executar testes EFT em conformidade com os padrões IEC/EN 61000-4-4. Este equipamento é amplamente utilizado em indústrias como automotiva, fabricação de eletrônicos e eletrônicos de consumo, onde a conformidade com EMC é crítica. Principais recursos do LISUN EFT61000-4 incluem:

• Faixa de tensão de pulso: O equipamento suporta uma ampla faixa de tensões de pulso, normalmente de 100 V a 4.5 kV, o que o torna adequado para testar uma variedade de dispositivos.
• Frequência de repetição: O sistema permite o ajuste de frequências de repetição de pulso de 1 kHz a 100 kHz, proporcionando flexibilidade na simulação de condições transitórias do mundo real.
• Duração do Burst: Durações de burst ajustáveis ​​permitem uma análise detalhada da resposta do equipamento a transientes.
• Rede de Acoplamento/Desacoplamento (CDN): O CDN integrado permite o acoplamento eficiente de pulsos de teste em linhas de energia, minimizando a distorção do sinal e melhorando a precisão do teste.

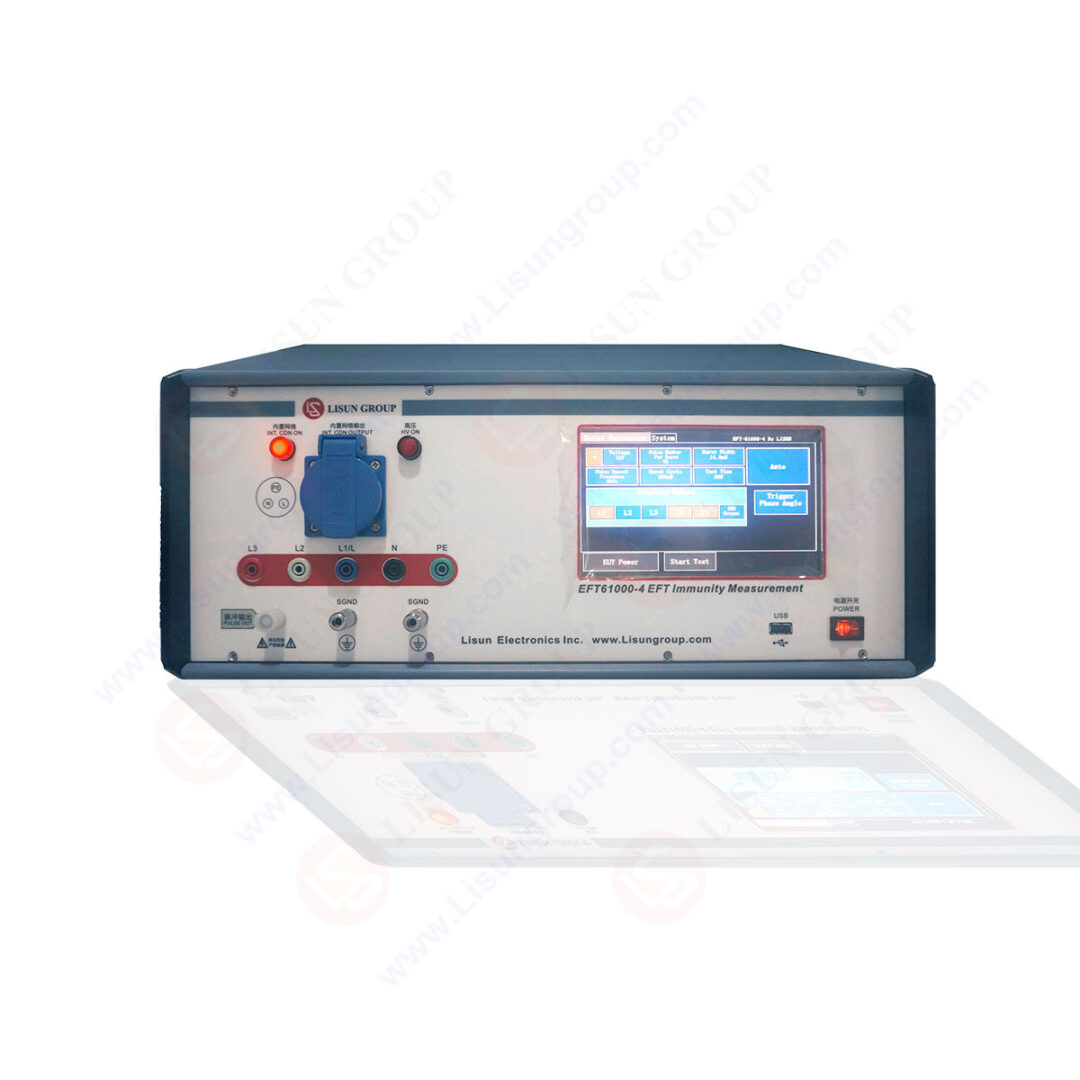

EFT61000-4_Medição de imunidade EFT

Abaixo está uma tabela resumindo as principais especificações do LISUN EFT61000-4:

Procedimento de teste EFT
O procedimento de teste EFT usando o LISUN EFT61000-4 O sistema envolve várias etapas para garantir resultados precisos e repetíveis:

• Configuração de teste: O equipamento em teste (EUT) é colocado em uma superfície não condutora, e as conexões são feitas de acordo com o padrão de teste. LISUN EFT61000-4 está conectado ao EUT por meio do CDN integrado.
• Configuração de parâmetros: Parâmetros de teste como tensão de pulso, taxa de repetição, duração de burst e modo de acoplamento são configurados com base nos requisitos de teste específicos. Esses parâmetros são críticos para simular as condições transientes desejadas.
• Execução do teste: O teste é iniciado, e os pulsos EFT são injetados no EUT. O equipamento monitora a resposta do EUT aos transientes, incluindo quaisquer distúrbios ou falhas funcionais.
. Coleta e análise de dados: Dados são coletados durante o teste, incluindo informações sobre o desempenho do EUT sob condições transitórias. A análise dos dados ajuda a identificar a suscetibilidade do EUT a perturbações de EFT.
• Relatórios: Um relatório detalhado é gerado, documentando as condições de teste, resultados e quaisquer anomalias observadas. Este relatório é essencial para documentação de conformidade e melhoria do produto.

Resultados e Análise de Testes
Um típico Teste EFT o resultado incluirá a resposta do EUT a vários níveis de perturbações transitórias. LISUN EFT61000-4 permite o controle preciso dos parâmetros de teste, possibilitando uma avaliação completa da imunidade do EUT. Abaixo está uma tabela de dados de amostra de um teste conduzido em uma unidade de controle industrial:

Condição de teste Tensão de pulso (kV) Taxa de repetição (kHz) Duração do burst (ms) Resposta EUT

A partir dos dados, pode-se observar que, à medida que a tensão de pulso e a taxa de repetição aumentam, a suscetibilidade do EUT também aumenta. A condição 5 representa o ponto crítico de falha, indicando o nível transiente máximo que o dispositivo pode suportar sem mau funcionamento completo.

Importância do teste EFT
O teste EFT é essencial para identificar vulnerabilidades em sistemas eletrônicos, especialmente aqueles que operam em ambientes propensos a distúrbios elétricos. Os resultados dos testes EFT orientam os engenheiros a projetar sistemas mais robustos, melhorando as técnicas de blindagem, aterramento e filtragem. A conformidade com os padrões EFT não é apenas um requisito regulatório, mas também um fator crucial na confiabilidade do produto e na satisfação do cliente.

Conclusão
O teste EFT, facilitado por sistemas avançados como o LISUN EFT61000-4 A Medição de Imunidade EFT é um aspecto vital do teste de EMC. Ela garante que os dispositivos eletrônicos possam suportar os transientes rápidos que podem encontrar durante sua operação. Este artigo fornece uma visão detalhada dos procedimentos de teste EFT, destacando as capacidades do LISUN EFT61000-4 na realização de avaliações precisas e confiáveis.

Por meio da configuração cuidadosa dos parâmetros de teste e análise dos resultados, o teste EFT ajuda os fabricantes a melhorar os designs dos produtos, garantindo que eles atendam aos padrões EMC e tenham desempenho confiável em condições do mundo real. À medida que a tecnologia continua a evoluir, a importância dos testes EFT rigorosos só aumentará, reforçando seu papel no desenvolvimento de equipamentos eletrônicos seguros e confiáveis.
