Um dos principais requisitos para avaliar luminárias LED instaladas em ambientes comerciais, industriais e externos é uma medição fotométrica precisa. goniofotômetro LED Será a principal ferramenta de teste quando o fabricante exigir dados precisos, distribuição espacial da luz e fluxo luminoso total em condições padronizadas. Este artigo descreve a especificação mínima de configuração de LM-79-Testes em conformidade com as normas, com ênfase principal no alinhamento mecânico, estabilização elétrica, controle ambiental e integridade de dados, juntamente com as considerações reais aplicadas em um ambiente de laboratório e de fabricação.

Compreensão LM-79 e o papel de um goniofotômetro LED

LM-79 O LM-79 é um padrão amplamente aceito que apresenta abordagens certificadas para a avaliação elétrica e fotométrica de produtos de luz em estado sólido. Diferentemente de uma medição básica de lúmen usando uma esfera integradora, o LM-79 utiliza fotômetros com resolução espacial. Nesse caso, um goniofotômetro de LED desempenha um papel fundamental.
Um goniofotômetro LED é usado para medir a distribuição da intensidade luminosa através da rotação de um detector fotométrico ou de uma luminária em torno de eixos específicos. Por meio dessas medições angulares, parâmetros muito importantes, incluindo o fluxo luminoso total, as curvas de distribuição da intensidade, o ângulo do feixe e a eficiência, são determinados. LM-79 Os resultados são frequentemente utilizados em certificações, licitações e documentação de conformidade, sendo a precisão de configuração do goniofotômetro igualmente importante para o funcionamento do instrumento.

Requisitos de alinhamento mecânico e montagem

O alinhamento mecânico é um dos fatores de configuração mais importantes de um goniofotômetro de LED. A luminária testada deve ser montada de forma que seu centro fotométrico esteja diretamente voltado para os eixos de rotação, conforme especificado no projeto do sistema. Qualquer desalinhamento causará erro de cosseno e distorção na distribuição de intensidades resultante.
Encontrar LM-79 Em relação aos requisitos, a amostra para montagem deve:
• Não deve haver deformação ao segurar a luminária.
• Permite ajustes posicionais tridimensionais precisos.
• Interrompa o movimento durante testes prolongados
Os diversos tipos de luminárias exigem estratégias de montagem diferentes. Luminárias internas menores podem ser fixadas diretamente em encaixes padronizados, enquanto postes de iluminação pública ou luminárias industriais geralmente requerem encaixes personalizados. Sistemas profissionais, como os fabricados por [nome da empresa], podem ser utilizados. LISUN Geralmente possuem acessórios de montagem modulares com a capacidade de fornecer um amplo espectro de geometrias de luminárias, garantindo ao mesmo tempo o alinhamento.

Seleção do tipo de goniofotômetro

LM-79 Não especifica nenhuma geometria de goniofotômetro em particular, embora exija que o sistema selecionado seja adequado ao tamanho da luminária e à distribuição da luz.
Os sistemas tipo C mais populares usados ​​com luminárias LED são aqueles utilizados em iluminação geral. Nesse sistema, a luminária gira em dois eixos e o detector é fixo. A geometria facilita a interpretação dos dados e é compatível com diversos formatos de arquivo fotométrico, incluindo IES e EULUMDAT.
Em qualquer formato, o goniofotômetro de LED deve apresentar movimento suave, resolução angular precisa e reprodutível para posicionar os dados de medição fotométrica, que devem estar dentro de LM-79 limites.

Estabilização elétrica e controle de fornecimento de energia

LM-79 São necessários testes das luminárias em condições elétricas e térmicas estáveis. Isso implica que o sistema goniofotômetro de LED deve ter uma fonte de alimentação estável e com baixa ondulação, capaz de fornecer a tensão e a frequência de entrada especificadas pelo fabricante. Antes do início da leitura fotométrica.
Deve-se posicionar a luminária até que ela atinja o equilíbrio térmico:
• A luminária deve ser posicionada até atingir o equilíbrio térmico.
• Deve-se realizar o monitoramento e o registro da tensão, corrente e potência de entrada.
• Quaisquer drivers ou dispositivos de controle embarcados devem estar funcionando em condições normais.
A instabilidade na alimentação elétrica também pode causar oscilações na luz, o que influencia diretamente as leituras de intensidade. Analisadores de potência são integrados ao sistema goniofotômetro em uma configuração de teste avançada, na qual os resultados elétricos e fotométricos são coletados e medidos simultaneamente.

Ambiente térmico e condições ambientais

A temperatura afeta diretamente o desempenho dos LEDs, portanto, o controle ambiental é importante. LM-79 Requisito. O espaço de teste não deve permitir qualquer fluxo de ar externo, radiadores quentes ou variações de temperatura que possam causar alterações no comportamento da luminária durante o teste.
LM-79 Os testes fotométricos são normalmente realizados em uma sala escura ou em um laboratório fotométrico especializado, onde a temperatura ambiente é controlada. O goniofotômetro de LED em si não foi projetado para bloquear o fluxo de ar ao redor da luminária, nem deve funcionar como dissipador de calor ou resfriar artificialmente os LEDs.
No caso de luminárias grandes ou de alta potência, o tempo de estabilização térmica pode ser significativo. Os operadores de teste também devem observar que as medições não devem ser iniciadas até que a emissão de luz se estabilize, pois um teste prematuro resultará em valores de desempenho superestimados.

Distância do detector e condições de campo distante

A medição fotométrica goniofotométrica exige que o detector esteja localizado no campo distante da luminária. A distribuição angular da luz não varia com a distância no campo distante e, portanto, os cálculos de intensidade podem ser feitos corretamente.
A distância do detector mínimo é determinada por:
• A dimensão de brilho máximo da luminária.
• Projeto óptico e dispersão do feixe de pó
Em teste LM-79Essa distância deve ser suficiente para evitar efeitos de campo próximo. Os melhores sistemas de goniofotômetro de LED fornecem distâncias sugeridas e incluem programas de calibração para determinar a geometria adequada. A não conformidade dos resultados pode ocorrer devido à falha em atender às condições de campo distante, que distorcem os ângulos do feixe e os picos de intensidade.

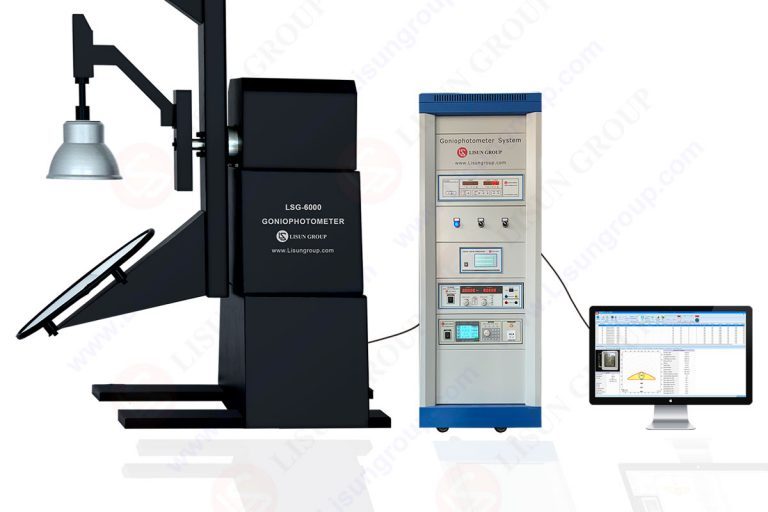

Figura: Goniofotômetro LED

Calibração e rastreabilidade

O principal aspecto LM-79 A conformidade consiste na calibração. A marcação do fotômetro em conjunto com o goniofotômetro de LED deve ser verificada por meio de referências rastreáveis. Isso inclui a calibração da responsividade da intensidade luminosa e da resposta angular.
A calibração deve ser realizada periodicamente e todos os registros da calibração devem ser incluídos nos relatórios de teste. Muitos laboratórios utilizam lâmpadas de referência ou fontes de LED controladas para verificar o desempenho de seus sistemas antes e depois de um teste. Um exemplo de sistema utilizado é LISUN sistemas, que são configurados para acomodar processos de calibração rastreáveis, o que facilita a documentação de conformidade.

Aquisição de dados e integridade do software

O software utilizado no controle do goniofotômetro de LED é muito importante em LM-79 experimentos. O sistema precisa ser capaz de registrar com precisão as posições angulares, sincronizar as leituras do detector e realizar os cálculos fotométricos apropriados. Também deve suportar a saída padronizada do software, aceita pelos projetistas de iluminação e órgãos de certificação.
Os requisitos de integridade de dados consistem em:
• Resolução angular e velocidade de digitalização autenticadas.
• Correção adequada da sensibilidade do detector realizada.
• Segurança no armazenamento de dados brutos e processados
A verificação adicional de erros e a análise de repetibilidade realizadas automaticamente também aumentam o nível de confiança dos resultados das medições fotométricas relatadas.

Relatórios e documentação para LM-79

LM-79 A conformidade não se limita à medição, mas também abrange a transparência na elaboração dos relatórios. Os relatórios de ensaio devem incluir a descrição do sistema goniofotômetro de LED, os parâmetros ambientais, os parâmetros elétricos, a calibração e a ausência de incertezas de medição.
A documentação formal também significa que é possível revisar os resultados, realizar uma auditoria e reproduzi-los, caso necessário. Tal rigor é essencial quando se trata de dados fotométricos aplicados em conformidade com normas regulamentares, iniciativas de economia de energia ou mesmo projetos de iluminação de grande escala.

Conclusão

An goniofotômetro LED é um instrumento poderoso em LM-79 As medições conformes, no entanto, dependem inteiramente do ajuste e estabilização adequados. Centragem mecânica adequada, confiabilidade no serviço elétrico, estabilização térmica, geometria adequada do detector e procedência da calibração são todos necessários para se obter uma medição fotométrica confiável. Ao seguir esses requisitos na configuração e ao utilizar sistemas projetados profissionalmente, como os fornecidos por [nome da empresa/organização], é possível obter medições fotométricas confiáveis. LISUN, laboratórios e fabricantes podem produzir LM-79 Dados com precisão e repetibilidade, nos quais se pode confiar em todo o setor de iluminação mundial.
