Aplicação e análise técnica do medidor de transmissão de luz por névoa na detecção de materiais transparentes e translúcidos.

Sumário
Na produção e no controle de qualidade de materiais transparentes e translúcidos, como plásticos, filmes, vidro e painéis de LCD, a consistência de cor, a opacidade e a transmitância luminosa são indicadores essenciais para medir o desempenho do produto. Os equipamentos de teste tradicionais frequentemente apresentam limitações, como função única, operação complexa e precisão de dados insuficiente, o que dificulta atender à demanda por medições completas. Este artigo aborda a necessidade de uma solução inovadora para avaliar a consistência de cor, a opacidade e a transmitância luminosa. LISUN HM-700 Medidor de transmissão de luz de neblina Este artigo tem como objeto de pesquisa o equipamento utilizado na detecção de materiais transparentes e translúcidos, combinando seus parâmetros técnicos, características funcionais e cenários de aplicação. Ao interpretar a conformidade do equipamento com as normas, a precisão das medições, a facilidade de operação e a adaptabilidade a diferentes cenários, o artigo expõe seu valor prático em diversos setores, fornecendo referências técnicas para que as empresas aprimorem a eficiência do controle de qualidade de seus produtos e reduzam os custos de testes.

1. Introdução
Materiais transparentes e translúcidos são amplamente utilizados em áreas como embalagens, eletrônica, materiais de construção e displays. Suas propriedades ópticas afetam diretamente a aparência do produto, a experiência do usuário e a estabilidade funcional. Por exemplo, opacidade excessiva em filmes de embalagens de alimentos prejudica a visibilidade do conteúdo; a distorção de cores em painéis de LCD pode levar a efeitos de exibição distorcidos; e a transmitância luminosa insuficiente em vidros automotivos pode afetar a segurança ao dirigir. Portanto, a detecção precisa de parâmetros como cor, opacidade e transmitância espectral desses materiais é fundamental para que as empresas garantam a qualidade do produto e atendam às demandas do mercado.

No modo de teste tradicional, as empresas geralmente precisam usar vários dispositivos, como medidores de névoa e espectrofotômetros, para medir diferentes parâmetros separadamente. Isso não apenas aumenta o custo de aquisição de equipamentos, mas também apresenta problemas como processos de teste complexos, dificuldade na integração de dados e baixa eficiência dos testes. Como fabricante profissional de instrumentos de teste, LISUN Grupo lançou o HM-700 O medidor de transmissão de luz Haze Light Transmission Meter integra de forma inovadora as funções de medição de névoa, análise de cor e detecção de transmitância de luz em um único equipamento, permitindo a detecção completa de materiais transparentes e translúcidos. Este artigo analisará de forma abrangente o valor técnico e a importância prática deste equipamento, considerando seu princípio de funcionamento, parâmetros técnicos, vantagens funcionais e cenários de aplicação.

2. Princípio de funcionamento e funções principais do medidor de transmissão de luz para névoa
2.1 Princípio de Trabalho
O LISUN HM-700 O medidor de transmissão de luz Haze baseia-se no princípio da transmissão óptica. Ele realiza a medição abrangente dos parâmetros ópticos de materiais transparentes e translúcidos, controlando com precisão a fonte de luz, os filtros ópticos e os detectores. Seu processo de funcionamento é dividido principalmente em três etapas: emissão e modulação da fonte de luz, transmissão da amostra e separação do sinal óptico, e detecção do sinal e cálculo dos dados.

Na etapa de emissão da fonte de luz, o equipamento seleciona uma fonte de luz específica (como CIE-A, CIE-D65, etc.) de acordo com os requisitos de medição e modula a fonte de luz em um feixe de luz paralelo estável através do sistema óptico. Na etapa de transmissão da amostra, após o feixe de luz passar pela amostra a ser testada, ele é dividido em luz direta e luz espalhada. A luz direta mantém sua direção de propagação original, enquanto a luz espalhada muda de direção devido à estrutura interna da amostra (como impurezas, contornos de grão, defeitos superficiais). O equipamento separa os dois tipos de luz por meio de um componente óptico dedicado. Na etapa de detecção do sinal, o detector recebe os sinais de intensidade da luz direta e da luz espalhada, respectivamente, e calcula a opacidade (a razão entre a luz espalhada e a luz total transmitida), a transmitância (a razão entre a luz total transmitida e a luz incidente) e os parâmetros de cor (valores como Lab e Luv com base no espaço de cores padrão CIE) da amostra, combinando o modelo óptico e o algoritmo predefinidos.

2.2 funções principais
As principais funções do LISUN HM-700 O medidor de transmissão de luz Haze se concentra em "medição completa, análise de alta precisão e operação amigável ao usuário", o que se reflete especificamente nos quatro aspectos a seguir:
• Capacidade abrangente de medição de parâmetros: Pode medir simultaneamente opacidade, transmitância total, transmitância espectral e uma variedade de parâmetros de cor. Entre eles, os parâmetros de cor abrangem dezenas de indicadores, como Lab, LCh, CIE Luv, XYZ, brancura (WI), amarelecimento (YI), índice de platina-cobalto (Pt-Co) e índice de Gardner, atendendo às necessidades de teste de diferentes indústrias para materiais transparentes e translúcidos.
• Sistema de Detecção Compatível com Múltiplos Padrões: Está em estrita conformidade com normas nacionais e internacionais reconhecidas, como ASTM, ISO, GB e JIS. Por exemplo, a medição de névoa está em conformidade com ASTM D1003 e GB/T 2410-08, e a medição de cor está em conformidade com CIE nº 15 e ISO 7724/1. Isso garante que os resultados dos testes sejam universais e reconhecidos, ajudando os produtos das empresas a atenderem aos requisitos de acesso ao mercado em diferentes regiões.
• Configuração flexível da fonte de luz e do ângulo de visão: Oferece três opções de fonte de luz (CIE-A, CIE-C, CIE-D65) para medição de névoa, adaptando-se às condições de iluminação em diferentes cenários. Para medição de cor, oferece 24 tipos de fontes de luz (como D50, D65, F1-F12, etc.) e dois ângulos de observação (10°/2°), que podem simular os efeitos da percepção de cor em diferentes ambientes de uso e avaliar com precisão o fenômeno do metamerismo.
• Gerenciamento e operação de dados inteligentes: Equipado com uma tela sensível ao toque capacitiva de 7 polegadas baseada em Android, oferece operação intuitiva por toque. Acompanha o software de análise e gerenciamento de dados “Haze QC” para PC, que permite armazenamento de dados (suportando 20,000 valores), plotagem de curvas (curva de transmitância espectral), geração e impressão de relatórios, melhorando significativamente a eficiência do gerenciamento de dados de teste.

3. Parâmetros técnicos e vantagens do LISUN HM-700 Medidor de transmissão de luz de neblina
3.1 Parâmetros técnicos detalhados
Os parmetros tcnicos do LISUN HM-700 O Medidor de Transmissão de Luz para Névoa determina diretamente sua precisão de detecção e faixa de aplicação. Os principais parâmetros são mostrados na Tabela 1. A partir dos parâmetros, este equipamento apresenta bom desempenho em cobertura de comprimento de onda, repetibilidade e adaptabilidade à amostra. Em especial, a repetibilidade da medição de névoa (≤0.05%) e a resolução de transmitância (0.01%) atingem um alto nível na indústria, o que pode atender à demanda por detecção de alta precisão.
Tabela 1 Parâmetros técnicos principais de LISUN HM-700 Medidor de transmissão de luz de neblina

3.2 Principais vantagens técnicas
Em comparação com os equipamentos de teste tradicionais de função única, o LISUN HM-700 O medidor de transmissão de luz Haze possui as seguintes quatro vantagens técnicas principais:
• Capacidade de Detecção de Alta Precisão: Adota uma tecnologia de medição por compensação, capaz de corrigir a influência de fatores como luz ambiente e desvios no posicionamento da amostra nos resultados dos testes. A repetibilidade da medição de opacidade chega a 0.05% e a resolução de transmitância é de 0.01%, garantindo a precisão e a estabilidade dos dados. É especialmente indicado para cenários com requisitos rigorosos em parâmetros ópticos, como painéis de exibição de alta qualidade (LCD, OLED).
• Alta adaptabilidade a diferentes cenários: O design da câmara de amostra aberta supera a limitação dos equipamentos tradicionais quanto ao tamanho da amostra, permitindo a medição horizontal ou vertical de amostras com espessura ≤145 mm. Ao mesmo tempo, oferece uma variedade de acessórios opcionais (como cubetas para líquidos e placas de abertura de diferentes tamanhos), que podem ser adaptados a amostras transparentes e translúcidas de diversos formatos, incluindo lâminas (placas de plástico, vidro), filmes e líquidos (revestimentos, resinas).
• Operação prática e eficiente: A tela sensível ao toque baseada em Android simplifica o processo de operação, permitindo que os operadores comecem a usar o sistema rapidamente, sem a necessidade de treinamento profissional. A função de medição "one-stop" evita a transferência de amostras e a calibração de parâmetros entre vários dispositivos, reduzindo o tempo de teste individual em mais de 50% e melhorando significativamente a eficiência de detecção na linha de produção.
• Gestão Inteligente de Dados: O software para PC suporta comparação de curvas espectrais, rastreabilidade de dados históricos e geração personalizada de relatórios de teste. Ele pode ser conectado diretamente ao MES (Sistema de Execução de Manufatura) da empresa para realizar o upload e a análise de dados de teste em tempo real, auxiliando as empresas na construção de um sistema digital de controle de qualidade.

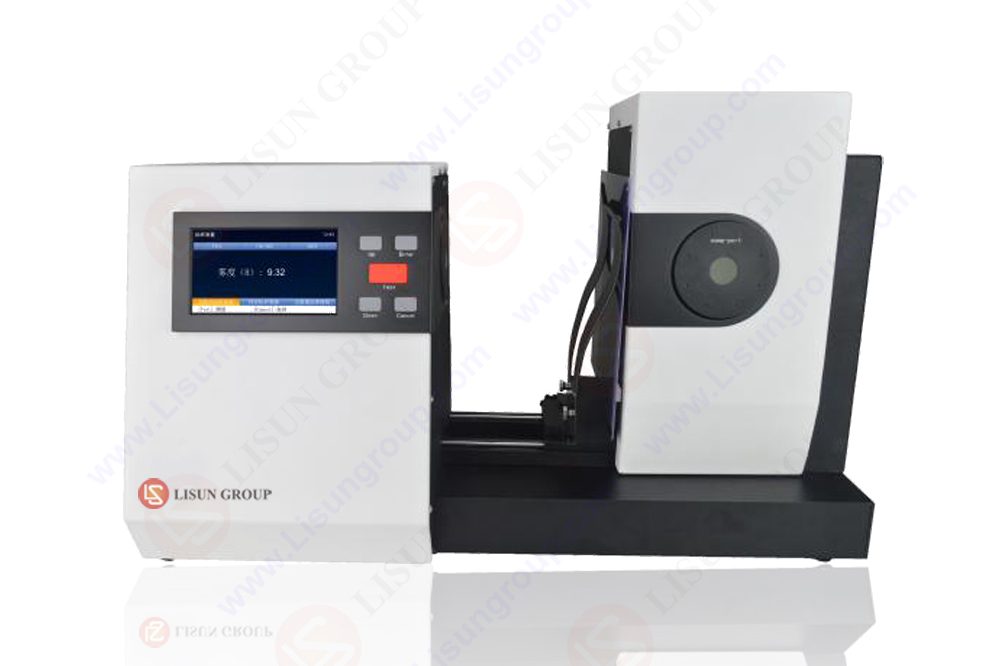

HM-700 Medidor de neblina e espectrofotômetro (transmitância)

4. Cenários de aplicação do LISUN HM-700 Medidor de transmissão de luz de neblina
Com suas funções completas de medição, alta precisão e grande adaptabilidade, o LISUN HM-700 O medidor de transmissão de luz Haze é amplamente utilizado em indústrias como a de plásticos, filmes, vidro e displays eletrônicos. Os cenários de aplicação específicos são os seguintes:
• Indústria: É utilizado para detecção de opacidade e cor em chapas/tubos plásticos, como PVC, PET e PC. Por exemplo, recipientes plásticos para contato com alimentos precisam passar por detecção de opacidade para garantir que a transparência atenda aos padrões de segurança alimentar; peças plásticas coloridas precisam controlar a consistência da cor entre lotes por meio de parâmetros de cor (como Lab, diferença de cor ΔE*ab) para evitar problemas de “diferença de cor excessiva”.
• Indústria Cinematográfica: Utilizado para detecção de transmitância e opacidade em filmes de embalagem (como filmes BOPP e PE). Filmes de embalagem de alta transparência precisam ter transmitância superior a 90% e opacidade inferior a 3% para garantir a visibilidade clara do conteúdo. Este equipamento detecta rapidamente os parâmetros ópticos do filme, auxiliando as empresas a otimizar o processo de produção (como temperatura de extrusão e velocidade de estiramento) e a melhorar a transparência do filme.
• Indústria Vidreira: É adequado para testes de transmitância e opacidade de vidros automotivos, arquitetônicos e ópticos. A transmitância de luz visível dos para-brisas dianteiros de automóveis deve estar em conformidade com as normas nacionais obrigatórias (como a GB 9656-2021, que exige ≥70%). Este equipamento pode medir com precisão a transmitância total e a transmitância espectral do vidro para garantir que o desempenho óptico do vidro atenda aos padrões. Ao mesmo tempo, pode detectar a variação de cor do vidro para evitar que a coloração irregular afete a aparência.
• Indústria de Displays Eletrônicos: Utilizado para detecção de cor e opacidade em painéis LCD, telas sensíveis ao toque e vidros de cobertura OLED. Os parâmetros de cor (como balanço de branco e gama de cores) dos painéis LCD precisam atender rigorosamente aos padrões de projeto. Através de 24 tipos de fontes de luz e configuração multiangular, este equipamento simula o efeito de exibição em diferentes ambientes de uso e avalia com precisão a consistência de cor do painel. Opacidade excessiva no vidro de cobertura da tela sensível ao toque afeta a sensibilidade ao toque e a nitidez da imagem. O equipamento realiza detecção de opacidade de alta precisão para garantir a experiência do usuário com o produto.
• Indústria de Revestimentos e Química: Utilizado para detecção de cor e transmitância de amostras líquidas, como revestimentos transparentes, resinas e adesivos. Por exemplo, vernizes automotivos precisam controlar o grau de amarelamento após o envelhecimento por meio da medição da cor (como o índice de amarelamento YI). Equipado com uma cubeta de 40×10 cm, este equipamento pode medir diretamente os parâmetros ópticos de amostras líquidas, fornecendo dados que auxiliam na otimização da formulação do produto.

5. Conclusão
A detecção do desempenho óptico de materiais transparentes e translúcidos é um elo fundamental no controle de qualidade do produto, mas as limitações funcionais dos equipamentos de teste tradicionais têm dificultado o atendimento às necessidades de alta eficiência e precisão na indústria moderna. LISUN HM-700 Medidor de transmissão de luz de neblina Resolve eficazmente os principais problemas do modo de detecção tradicional através de um design de medição "one-stop", compatibilidade com múltiplos padrões, detecção de alta precisão e operação inteligente, proporcionando uma solução de detecção eficiente e confiável para indústrias como plásticos, filmes, vidro e displays eletrônicos.

Do ponto de vista técnico, este equipamento abrange os principais parâmetros ópticos de materiais transparentes e translúcidos, e sua precisão e repetibilidade de medição atingem um nível avançado na indústria, atendendo às rigorosas necessidades de detecção de diferentes setores. Em termos de valor de aplicação, sua câmara de amostra aberta e os diversos acessórios opcionais aumentam a adaptabilidade a diferentes cenários, e a função de gerenciamento inteligente de dados auxilia as empresas na construção de um sistema digital de controle de qualidade, reduzindo custos de teste e mão de obra.
